3-teilige Echokardiographie-Liege
Modell 2695-..XLE

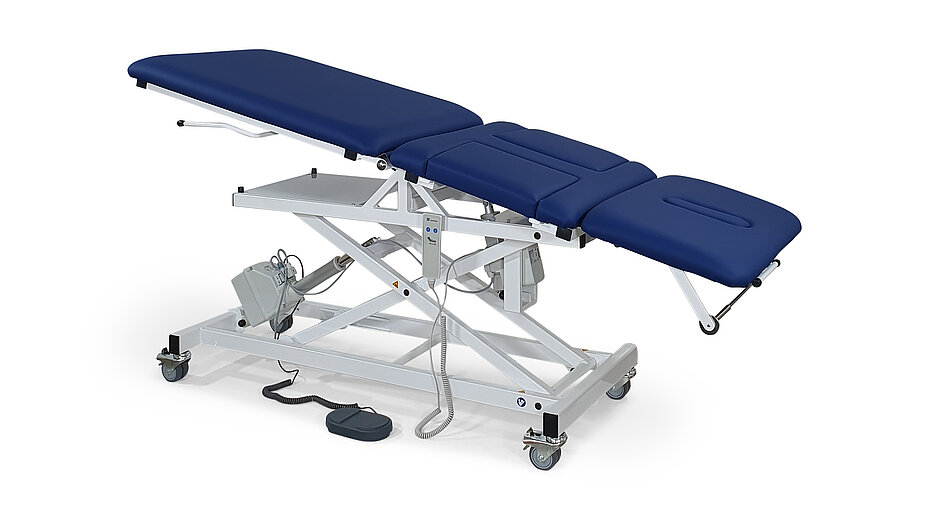

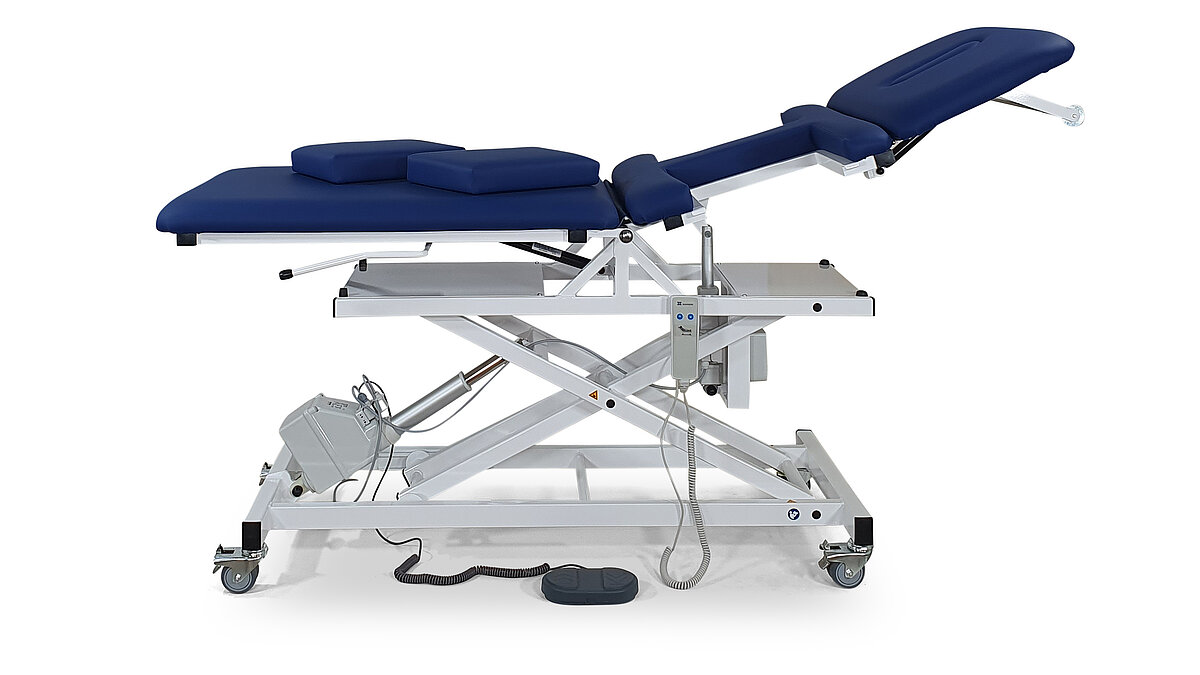

Modell 2695-00XLE (Polsterfarbe 64-717 deep sea) mit Ausstattungsoption: Papierrollenhalter (1267K), Fußschalter anstelle von Handschalter
2695-00XLE (700 mm breit) weiß pulverbeschichtet (RAL 9010)
2695-03XLE (700 mm breit) weißaluminium pulverbeschichtet (RAL 9006)
2695-04XLE (700 mm breit) graualuminium pulverbeschichtet (RAL 9007)
Zur Konfiguration des Liegengestells / Rahmens stehen Ihnen die Farben weiß (RAL 9010), weißaluminium (RAL 9006) und graualuminium (RAL 9007) zur Auswahl*.
*Abweichungen zwischen den abgebildeten Farben und dem Original sind aufgrund differierender Monitor-/Grafikkarteneinstellungen möglich.
Auf Wunsch sind weitere Farbtöne möglich.
Kontaktieren Sie uns gern!
Toronto EN: Von unten rechts (stone blue) bis oben links (rosé)
Zur Farbkonfiguration Ihres Liegenpolsters präsentieren wir Ihnen unsere Farbpalette in den zwei verschiedenen Qualitäten
- Skai Toronto EN mit staynu
und - Skai Pandoria Plus.
Grundausstattung:

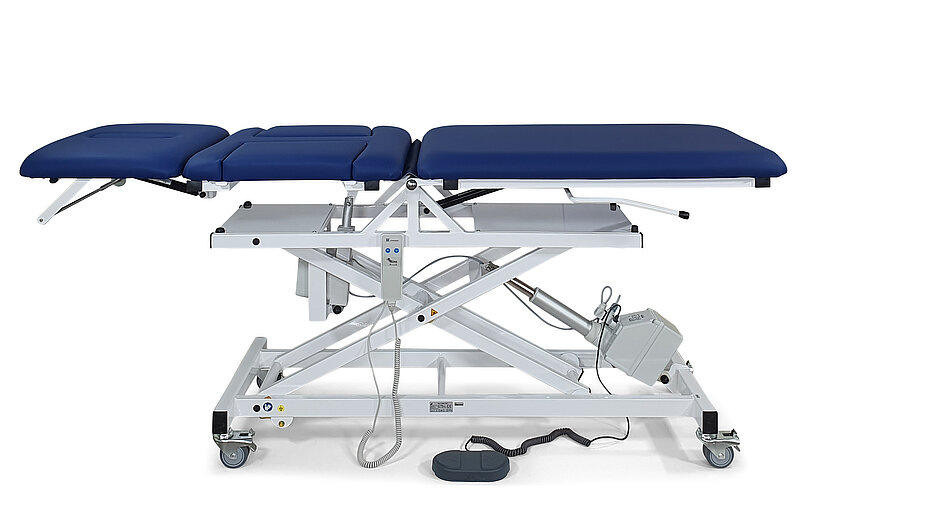

- Liegefläche 3-teilig
- Mittelteil stufenlos elektromotorisch verstellbar
- Beidseitige Echoausschnitte im Mittelteil mit Füllpolstern zum Verschließen

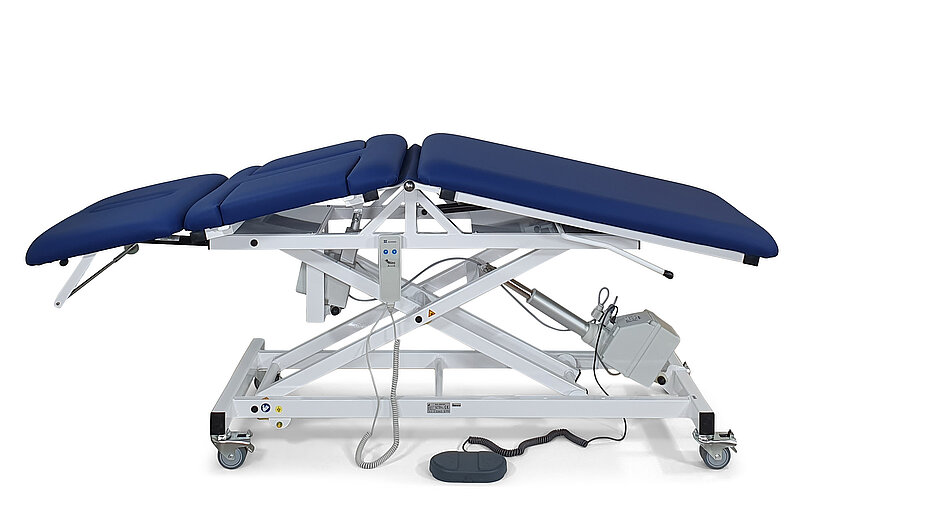

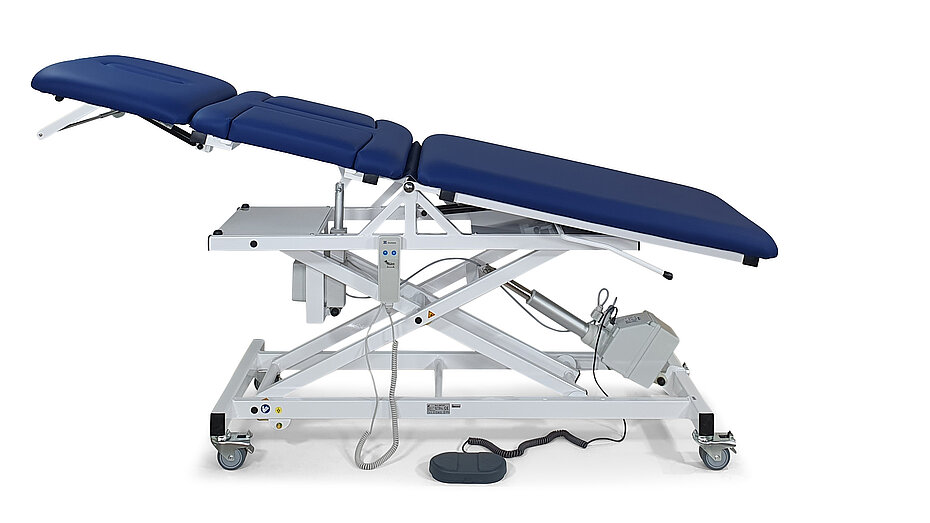

- Mögliche Verstellpositionen u.a.: Dachstellung, Trendelenburg, Anti-Trendelenburg
- Ableitstecker zum Potentialausgleich nach DIN 42801
- Liege fahrbar auf 4 einzeln feststellbaren Doppelrollen ∅ 75 mm
- Dewert-Hygiene-Ausstattung
Technische Daten:
- Elektromotorische Höhenverstellung
von 630 mm bis 1.070 mm in 22 Sek. - Elektromotorische Verstellung des Mittelteils
positiv (+20°) und negativ (-10°) - Gesamtlänge der Liegefläche: 1.950 mm
- Gesamtbreite der Liegefläche: 700 mm
- Belastbarkeit: 220 kg (mittige Belastung, bzw. Patient in liegender Position)
Elektromotorische Höhenverstellung:
- Elektromotorische Höhenverstellung von 630 mm bis 1.070 mm in 22 Sek. durch AC-Motor mit 10.000 N Druckkraft
- Motorbedienung durch einen Handschalter, optional Drei-Stufen-Fußschalter
- Mittelteil stufenlos elektromotorisch positiv und negativ verstellbar, die Bedienung erfolgt durch einen Handschalter
- Ableitstecker zum Potentialausgleich nach DIN 42801
- Konstante Verstellgeschwindigkeit auch bei hoher Last
Integriertes Sicherheitskonzept (nach neuester BfArM-Empfehlung):
- Aktivierung des Antriebes durch "Doppeltipp"-Freischaltung, automatische Sperrung bei Nicht-Benutzung
- Aktiver Freilauf des Elektromotors in Abwärtsrichtung mit automatischem Auskuppeln bei Widerstand, Unterbrechung des Kraftflusses
Technik:
Polsterfarbe: 64-717 deep sea
- Robuste und verwindungssteife Gestellkonstruktion, seit vielen Jahren im anspruchsvollen Krankenhaus-Alltag bewährt
- Liegengestell mit stabilem Twin-Scherensystem, dadurch hohe Kraftübertragung möglich
- Verwendung dickwandiger Stahlrohre mit Wandstärken bis 3,5 mm und massiven Achsen mit Ø 20 mm
- Spielfreie Rollenführungen zur Aufnahme der vertikalen und horizontalen Kräfte
- Hohe Standsicherheit durch hohes Eigengewicht und weit auseinander stehende Füße
- Einfache Hygiene durch offene Bauweise und gute Zugänglichkeit
- Hohe maximale Belastbarkeit von 220 kg bei mittiger Belastung bzw. Patient in liegender Position
Polster:
Polsteraufteilung und Verstellung:
Liegefläche 3-teilig:

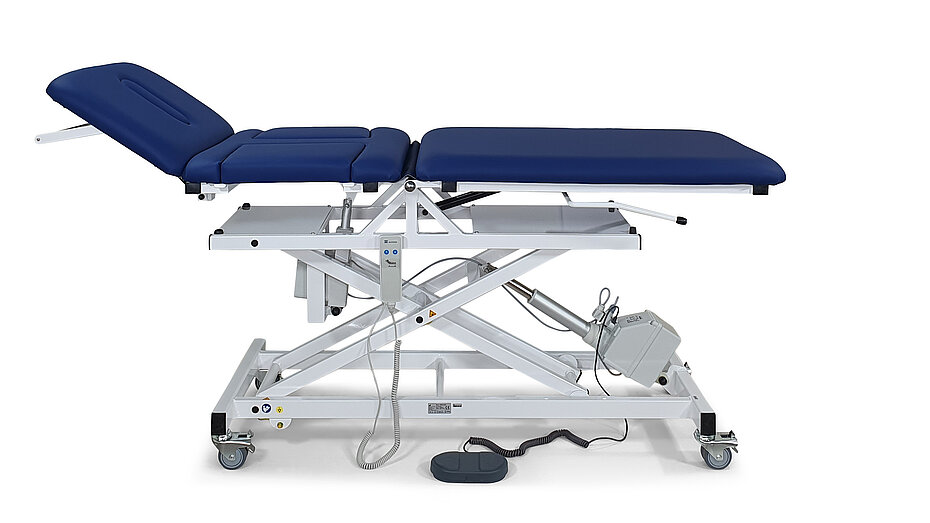

- Kopfteil stufenlos positiv (+45°) und negativ ( -30°) durch Gasdruckfeder verstellbar
- Länge Kopfteil: 400 mm
- Kopfteil mit Nasenschlitz und Füllpolster
- Mittelteil (580 mm lang) stufenlos elektromotorisch positiv (+20°) und negativ (-10°) verstellbar

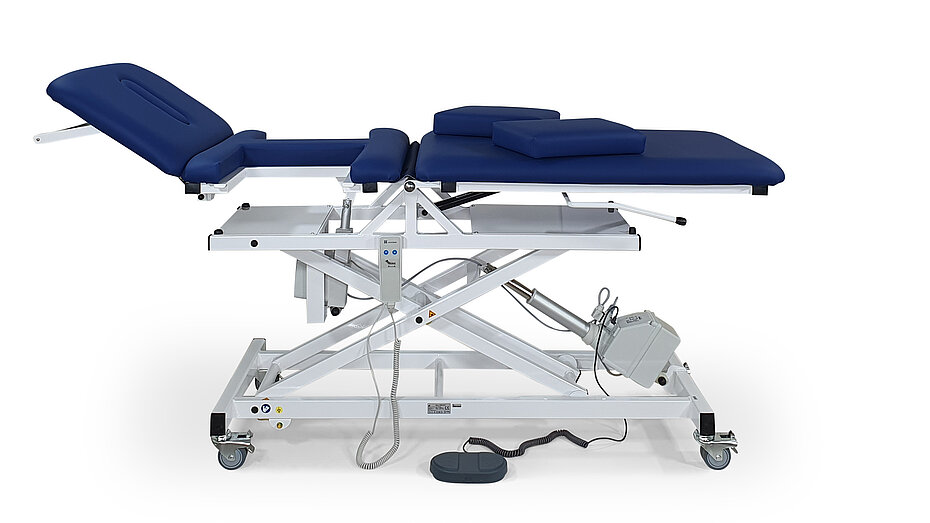

- Mittelteil mit beidseitigen Echoausschnitten und zwei Füllpolstern zum Verschließen:
Abmessungen: Länge 300 mm x Tiefe 250 mm - Fußteil stufenlos positiv (+60°) und negativ ( -12°) durch Gasdruckfeder verstellbar
- Länge Fußteil: 970 mm
Polsteraufbau:
- Polsterteilstärke 60 mm
- Trägerplatte bestehend aus massivem 18mm-Schichtholz
- 2-lagiger homogener Polyurethan-Schaumstoff (kein Verbundschaum) mit RG 46 und RG 75
- Mit Eckenradius, Polster nahtfrei bezogen
- Dewert-Hygiene-Ausstattung:
o Scharnierabdeckung aus identischem Bezugsmaterial
o Polsterunterseite komplett mit Kunstleder bezogen
o Entlüftungsöffnungen an der Polsterunterseite
o Einfache Hygiene durch offene Bauweise
o Optional: Polsterbezugsmaterial Skai Toronto EN mit staynu
Polsterbezug:
Ausstattungsoptionen

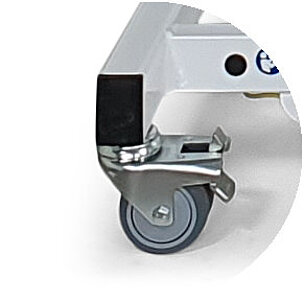

Entfall der serienmäßigen
Fahrbarkeit

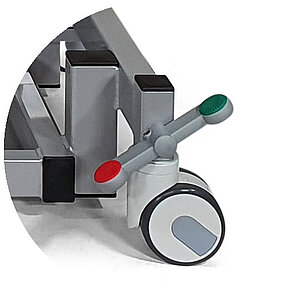

Fahrbar auf 4 Doppelrollen mit zentralem
Feststellsystem, Ø 100 mm, Untergestell
tiefergelegt
- Entfall der serienmäßigen Fahrbarkeit (fahrbar auf 4 einzeln feststellbaren Doppelrollen ∅ 75 mm) (1182)
- Fahrbar auf 4 Doppelrollen mit zentralem Feststellsystem, Ø 100 mm, Untergestell tiefergelegt, dann Liegenhöhe 540 mm – 980 mm (Art.-Nr. 1187)
1 Handschalter für Niedervoltsteuerung
1 Fixierung für Fußschalter am Untergestell
- 1 Drei-Stufen-Fußschalter für Niedervoltsteuerung (Art.-Nr. 1910-3E):
Sobald der Bediener starken Druck auf die Abwärtstaste des Fußschalters ausübt – beispielsweise, weil der Liegenoberrahmen auf sein Bein drückt – wird im Fußschalter eine dritte Stufe aktiviert. Diese löst ein sofortiges Stoppen des Motors aus. Der Motor verfährt anschließend automatisch einige cm nach oben, um den Bediener im Falle einer Einklemmung zu befreien. - 1 Handschalter für Niedervoltsteuerung (Art.-Nr. 1920E)
- 1 Fixierung für Fußschalter am Untergestell (Art.-Nr. 1940E)
Entfall Nasenschlitz
- Entfall Nasenschlitz, eingepolstert in das Kopfteil und Füllpolster (Art.-Nr. 1615-EF)

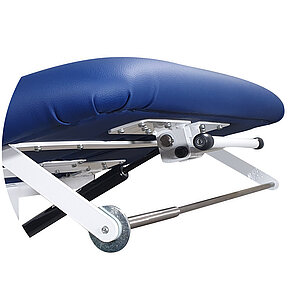

Papierrollenhalter, Befestigung unter
dem Kopfteil (nicht vorstehend),
für Liegenbreite 700 mm
Papierrollenhalter, Befestigung am Fußteil, für Liegenbreite 700 mm
- Papierrollenhalter, Befestigung unter dem Kopfteil (nicht vorstehend), für Liegenbreite 700 mm (Art.-Nr. 1270F/K)
- Papierrollenhalter, Befestigung am Fußteil, für Liegenbreite 700 mm (Art.-Nr. 1270F)
- Polster mittelweich durch Kaltschaumauflage, Liegenbreite 700 mm (Art.-Nr. 1772)
1 Stück Seitengitter für Normschiene
mit Befestigungskloben, komplett aus
Stahlrohr, Länge 800 mm
- 1 Stück Seitengitter für Normschiene mit Befestigungskloben, verchromt, komplett aus Stahlrohr, Länge 800 mm (Art.-Nr. 1005)
4 Wandabweisräder Ø 150 mm mit
Halterungen, für Liegenbreite
700 mm
- 4 Wandabweisräder Ø 150 mm mit Halterungen, für Liegenbreite 700 mm (Art.-Nr. 1175)

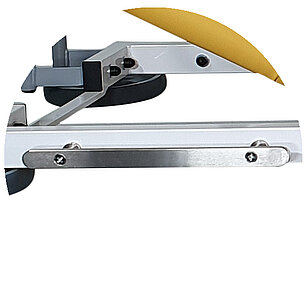

1 Stück Normschiene 350 mm lang
- 1 Stück Normschiene 350 mm lang (1410)
