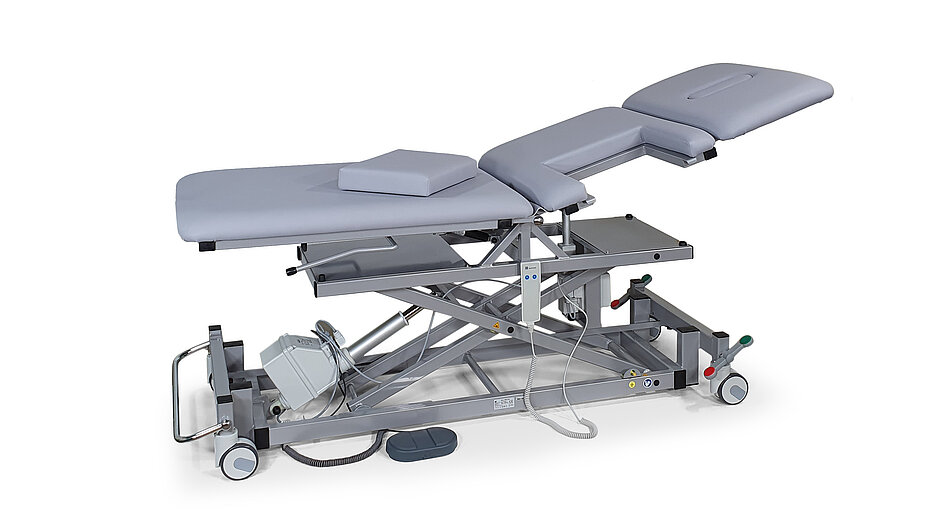

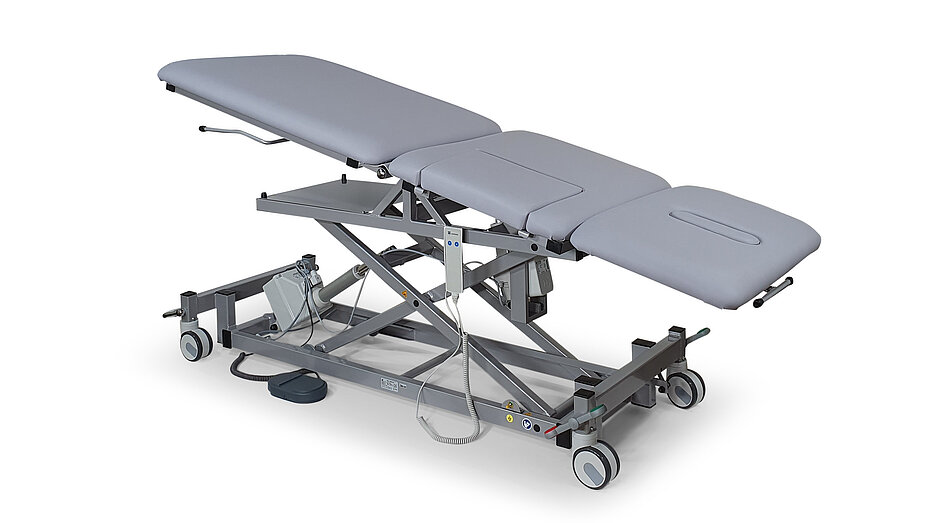

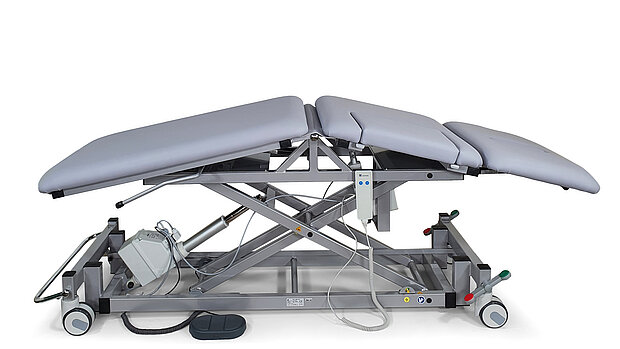

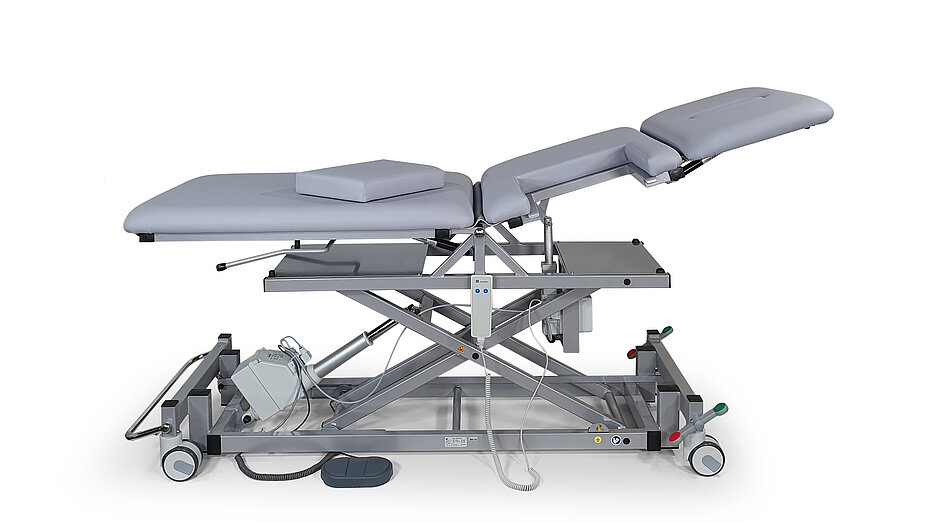

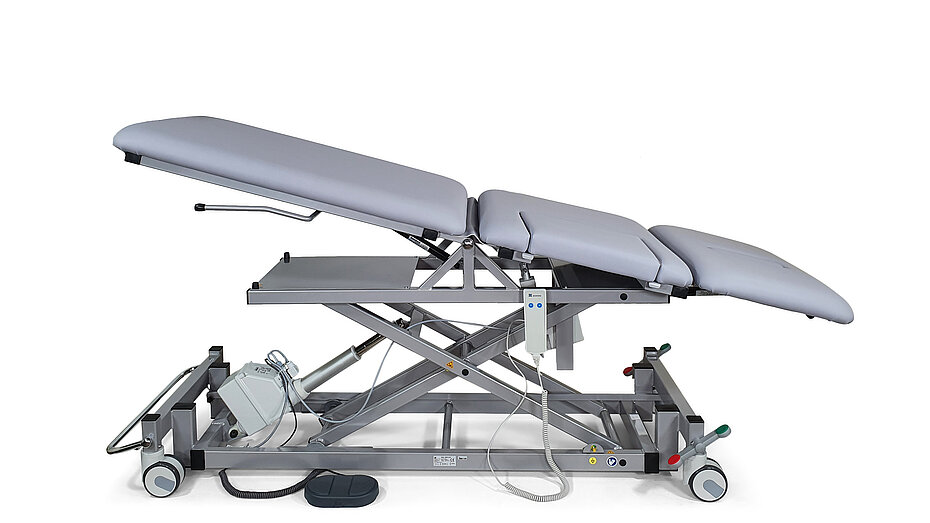

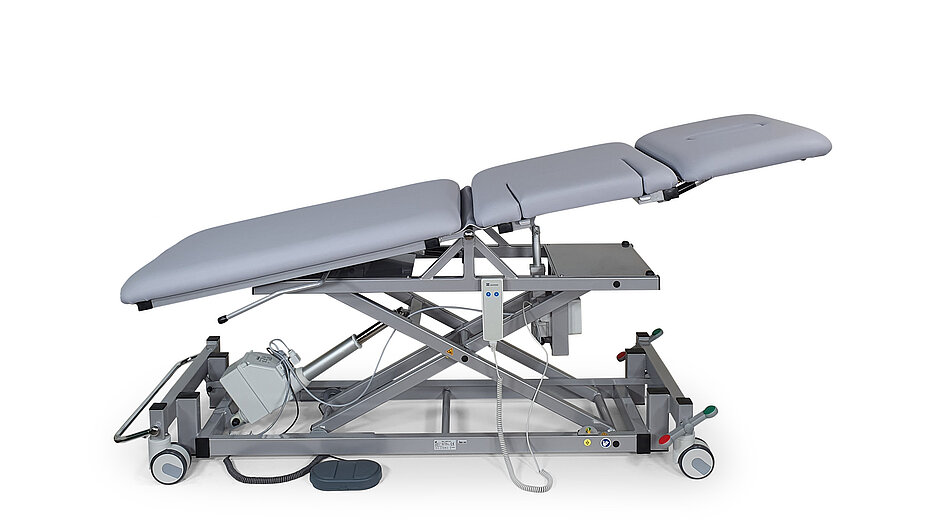

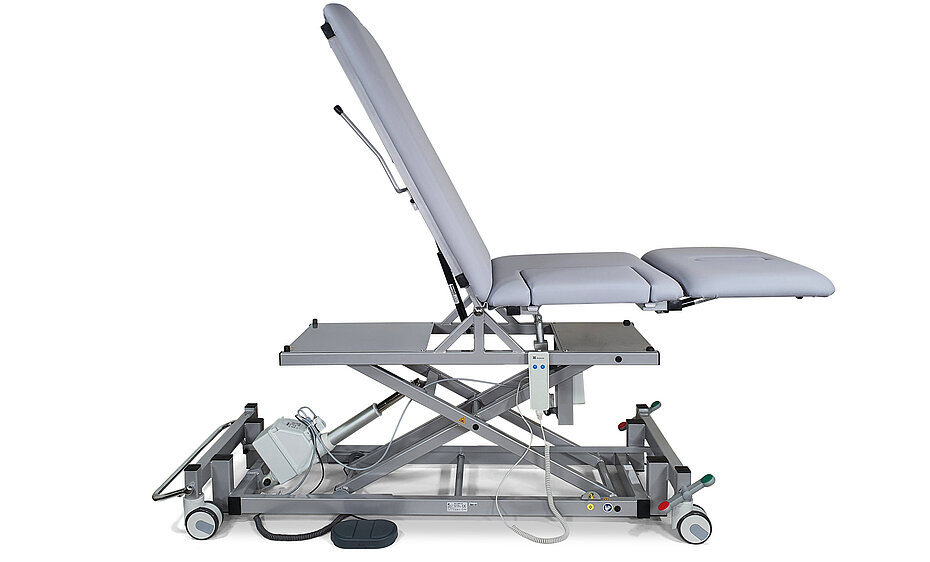

3-teilige Echokardiographie-Liege
Modell 2690-..XLE

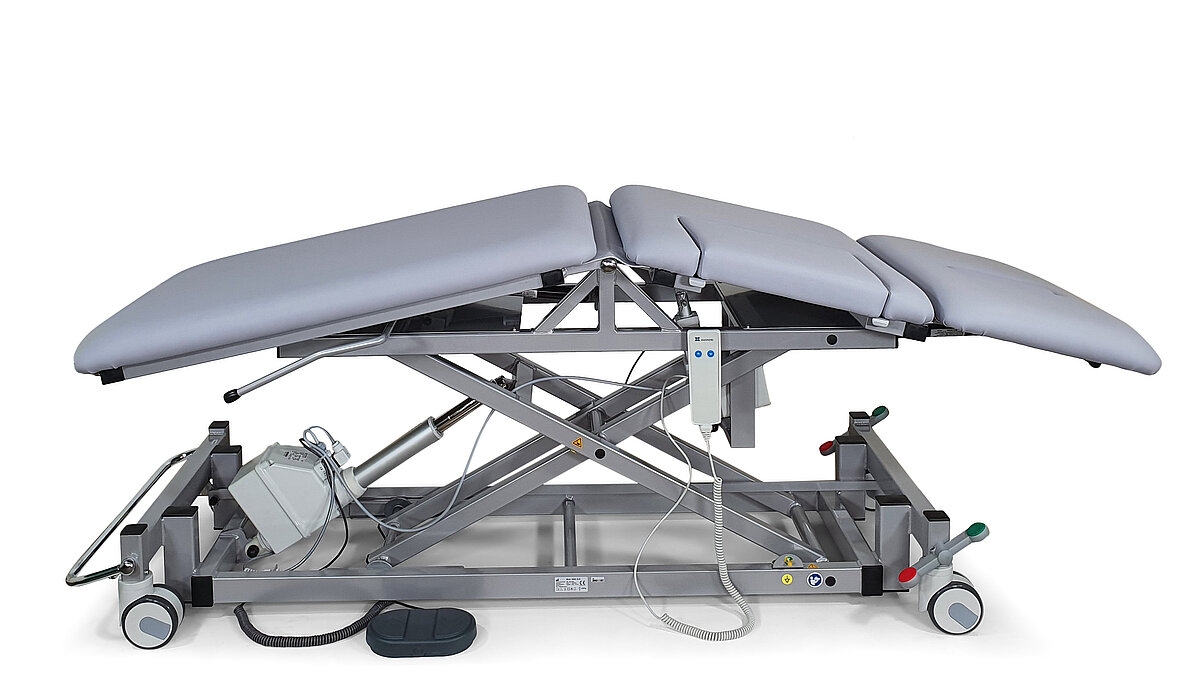

2690-04XLE (Polsterfarbe 64-175 silbergrau) mit Ausstattungsoptionen:
Fahrbar auf Doppelrollen mit zentralem Feststellsystem und tiefer gesetztem Untergestell (1187), Fußbügel zur zentralen Bremsbetätigung (1199), Fußschalter anstelle von Handschalter
2690-00XLE (700 mm breit) weiß pulverbeschichtet (RAL 9010)
2690-03XLE (700 mm breit) weißaluminium pulverbeschichtet (RAL 9006)
2690-04XLE (700 mm breit) graualuminium pulverbeschichtet (RAL 9007)
Zur Konfiguration des Liegengestells / Rahmens stehen Ihnen die Farben weiß (RAL 9010), weißaluminium (RAL 9006) und graualuminium (RAL 9007) zur Auswahl*.
*Abweichungen zwischen den abgebildeten Farben und dem Original sind aufgrund differierender Monitor-/Grafikkarteneinstellungen möglich.
Auf Wunsch sind weitere Farbtöne möglich.
Kontaktieren Sie uns gern!
Zur Farbkonfiguration Ihres Liegenpolsters präsentieren wir Ihnen unsere Farbpalette in den verschiedenen Qualitäten
- Skai Toronto EN mit staynu (mit Struktur)
- Skai Tovega EN mit staynu (glatt)
Grundausstattung:
- Liegefläche 3-teilig
- Mittelteil stufenlos elektromotorisch verstellbar
- Echoausschnitt im Mittelteil mit Füllpolster zum Verschließen
- Mögliche Verstellpositionen u.a.: Dachstellung, Trendelenburg, Anti-Trendelenburg
- Ableitstecker zum Potentialausgleich nach DIN 42801
- Liege fahrbar auf 4 einzeln feststellbaren Doppelrollen ∅ 75 mm
- Dewert-Hygiene-Ausstattung
Technische Daten:
- Elektromotorische Höhenverstellung
von 630 mm bis 1.070 mm in 22 Sek. - Elektromotorische Verstellung des Mittelteils
positiv (+20°) und negativ (-10°) - Gesamtlänge der Liegefläche: 1.950 mm
- Gesamtbreite der Liegefläche: 700 mm
- Belastbarkeit: 220 kg (mittige Belastung, bzw. Patient in liegender Position)
Elektromotorische Höhenverstellung:
- Elektromotorische Höhenverstellung von 630 mm bis 1.070 mm in 22 Sek. durch AC-Motor mit 10.000 N Druckkraft
- Motorbedienung durch einen Handschalter, optional Drei-Stufen-Fußschalter
- Mittelteil stufenlos elektromotorisch positiv und negativ verstellbar, die Bedienung erfolgt durch einen Handschalter
- Ableitstecker zum Potentialausgleich nach DIN 42801
- Konstante Verstellgeschwindigkeit auch bei hoher Last
-
Integriertes Sicherheitskonzept (nach neuester BfArM-Empfehlung):
- Aktivierung des Antriebes durch "Doppeltipp"-Freischaltung, automatische Sperrung bei Nicht-Benutzung
- Aktiver Freilauf des Elektromotors in Abwärtsrichtung mit automatischem Auskuppeln bei Widerstand, Unterbrechung des Kraftflusses
Technik:
Polsterfarbe: 64-175 silbergrau
- Robuste und verwindungssteife Gestellkonstruktion, seit vielen Jahren im anspruchsvollen Krankenhaus-Alltag bewährt
- Liegengestell mit stabilem Twin-Scherensystem, dadurch hohe Kraftübertragung möglich
- Verwendung dickwandiger Stahlrohre mit Wandstärken bis 3,5 mm und massiven Achsen mit Ø 20 mm
- Spielfreie Rollenführungen zur Aufnahme der vertikalen und horizontalen Kräfte
- Hohe Standsicherheit durch hohes Eigengewicht und weit auseinander stehende Füße
- Einfache Hygiene durch offene Bauweise und gute Zugänglichkeit
- Hohe maximale Belastbarkeit von 220 kg bei mittiger Belastung bzw. Patient in liegender Position
Polster:
Polsteraufteilung und Verstellung:
Liegefläche 3-teilig:
- Kopfteil stufenlos positiv (+45°) und negativ ( -30°) durch Gasdruckfeder verstellbar
- Länge Kopfteil: 400 mm
- Kopfteil mit Nasenschlitz und Füllpolster
- Mittelteil (580 mm lang) stufenlos elektromotorisch positiv (+15°) und negativ (-15°) verstellbar
- Mittelteil mit Echoausschnitt und Füllpolster zum Verschließen:
Abmessungen: Länge 300 mm x Tiefe 250 mm
Ausschnittseite: Patientenrückenlage links - Fußteil stufenlos positiv (+62°) und negativ ( -12°) durch Gasdruckfeder verstellbar
- Länge Fußteil 970 mm
Polsteraufbau:
- Polsterteilstärke 60 mm
- Trägerplatte bestehend aus massivem 18mm-Schichtholz
- 2-lagiger homogener Polyurethan-Schaumstoff (kein Verbundschaum) mit RG 46 und RG 75
- Mit Eckenradius, Polster nahtfrei bezogen
- Dewert-Hygiene-Ausstattung:
o Scharnierabdeckung aus identischem Bezugsmaterial
o Polsterunterseite komplett mit Kunstleder bezogen
o Entlüftungsöffnungen an der Polsterunterseite
o Einfache Hygiene durch offene Bauweise
o Optional: Polsterbezugsmaterial Skai Toronto EN mit staynu
Polsterbezug:
Ausstattungsoptionen
Entfall der serienmäßigen
Fahrbarkeit
Fahrbar auf 4 Doppelrollen mit zentralem
Feststellsystem, Ø 100 mm, Untergestell
tiefergelegt
- Entfall der serienmäßigen Fahrbarkeit (fahrbar auf 4 einzeln feststellbaren Doppelrollen ∅ 75 mm) (1182)
- Fahrbar auf 4 Doppelrollen mit zentralem Feststellsystem, Ø 100 mm, Untergestell tiefergelegt, dann Liegenhöhe 540 mm – 980 mm (Art.-Nr. 1187)
1 Fußschalter für Niedervoltsteuerung
1 Handschalter für Niedervoltsteuerung
1 Fixierung für Fußschalter am Untergestell
- 1 Fußschalter für Niedervoltsteuerung (Art.-Nr. 1910E)
- 1 Handschalter für Niedervoltsteuerung (Art.-Nr. 1920E)
- 1 Fixierung für Fußschalter am Untergestell (Art.-Nr. 1940E)
Entfall Nasenschlitz
- Entfall Nasenschlitz, eingepolstert in das Kopfteil und Füllpolster (Art.-Nr. 1615-EF)
Papierrollenhalter, Befestigung unter
dem Kopfteil (nicht vorstehend),
für Liegenbreite 700 mm
Papierrollenhalter, Befestigung am Fußteil, für Liegenbreite 700 mm
- Papierrollenhalter, Befestigung unter dem Kopfteil (nicht vorstehend), für Liegenbreite 700 mm (Art.-Nr. 1270F/K)
- Papierrollenhalter, Befestigung am Fußteil, für Liegenbreite 700 mm (Art.-Nr. 1270F)
- Polster mittelweich durch Kaltschaumauflage, Liegenbreite 700 mm (Art.-Nr. 1772)
1 Stück Seitengitter für Normschiene
mit Befestigungskloben, komplett aus
Stahlrohr, Länge 800 mm
- 1 Stück Seitengitter für Normschiene mit Befestigungskloben, verchromt, komplett aus Stahlrohr, Länge 800 mm (Art.-Nr. 1005)
4 Wandabweisräder Ø 150 mm mit
Halterungen, für Liegenbreite
700 mm
- 4 Wandabweisräder Ø 150 mm mit Halterungen, für Liegenbreite 700 mm (Art.-Nr. 1175)
1 Stück Normschiene 350 mm lang
- 1 Stück Normschiene 350 mm lang (1410)
