3-teilige Echokardiographie-Liege
Modell 2552-..XL

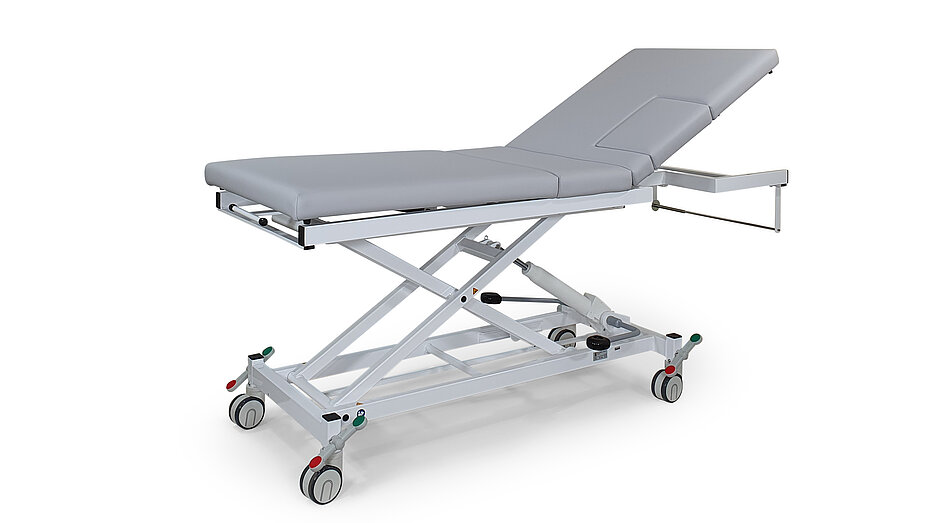

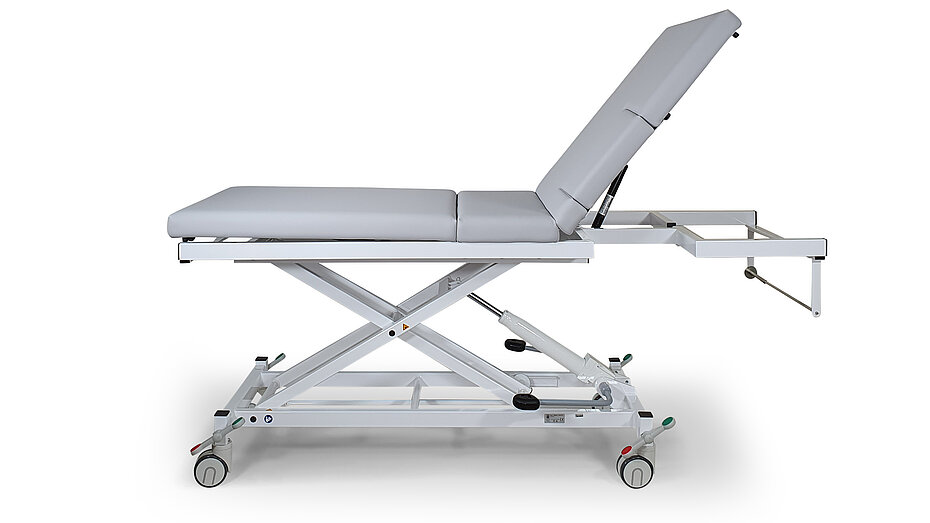

Modell 2552-00XL/H (Polsterfarbe 64-711 ashgrey) mit Ausstattungsoptionen:
Fahrbar auf zentral feststellbaren Doppelrollen (1180N), Papierrollenhalter (1270K)
Modell 2552-00XLE und 2552-00XL/H weiß pulverbeschichtet (RAL 9010)
Modell 2552-03XLE und 2552-03XL/H weißaluminium pulverbeschichtet (RAL 9006)
Modell 2552-04XLE und 2552-04XL/H graualuminium pulverbeschichtet (RAL 9007)
Zur Konfiguration des Liegengestells / Rahmens stehen Ihnen die Farben weiß (RAL 9010), weißaluminium (RAL 9006) und graualuminium (RAL 9007) zur Auswahl*.
*Abweichungen zwischen den abgebildeten Farben und dem Original sind aufgrund differierender Monitor-/Grafikkarteneinstellungen möglich.
Auf Wunsch sind weitere Farbtöne möglich.
Kontaktieren Sie uns gern!
Toronto EN: Von unten rechts (stone blue) bis oben links (rosé)
Zur Farbkonfiguration Ihres Liegenpolsters präsentieren wir Ihnen unsere Farbpalette in den zwei verschiedenen Qualitäten
- Skai Toronto EN mit staynu
und - Skai Pandoria Plus.
Grundausstattung:
- Liegefläche 3-teilig
- Echoausschnitt im Kopfteil mit Füllpolster zum Verschließen
- Liege feststehend mit Nivellierkappen zum Höhenausgleich
- Höhenverstellung wahlweise elektromotorisch oder hydraulisch
- Dewert-Hygiene-Ausstattung
Technische Daten:
- Höhenverstellbereich:
o Elektromotorisch (2552-..XLE): 540 mm bis 980 mm in 22 Sek.
o Hydraulisch (2552-..XL/H): 560 mm bis 980 mm - Gesamtlänge der Liegefläche: 1.950 mm
- Gesamtbreite der Liegefläche: 700 mm
- Belastbarkeit: 250 kg (maximales Patientengewicht)
Höhenverstellung wahlweise:
- Elektromotorische Höhenverstellung von 540 mm bis 980 mm in 22 Sek. durch AC-Motor mit 10.000 N Druckkraft
- Motorbedienung durch einen Handschalter, optional Drei-Stufen-Fußschalter
- Ableitstecker zum Potentialausgleich nach DIN 42801
- Konstante Verstellgeschwindigkeit auch bei hoher Last
Integriertes Sicherheitskonzept (nach neuester BfArM-Empfehlung):
- Aktivierung des Antriebes durch "Doppeltipp"-Freischaltung, automatische Sperrung bei Nicht-Benutzung
- Aktiver Freilauf des Elektromotors in Abwärtsrichtung mit automatischem Auskuppeln bei Widerstand, Unterbrechung des Kraftflusses
Fahrbar auf zentral feststellbaren Doppelrollen (1180N), Papierrollenhalter (1270K);
Polsterfarbe: 64-711 ashgrey
- Manuell hydraulische Höhenverstellung von 560 mm bis 980 mm durch Hydraulikpumpe mit 10.000 N Druckkraft
- Tritthebel beidseitig der Liegefläche
Technik:
Polsterfarbe: 64-711 ashgrey
- Robuste und verwindungssteife Gestellkonstruktion, seit vielen Jahren im anspruchsvollen Krankenhaus-Alltag bewährt
- Liegengestell mit stabilem Twin-Scherensystem, dadurch hohe Kraftübertragung möglich
- Verwendung dickwandiger Stahlrohre mit Wandstärken bis 3,5 mm und massiven Achsen mit Ø 20 mm
- Spielfreie Rollenführungen zur Aufnahme der vertikalen und horizontalen Kräfte
- Hohe Standsicherheit durch hohes Eigengewicht und weit auseinander stehende Füße
- Liege feststehend mit Nivellierkappen zum Höhenausgleich bei Bodenunebenheiten
- Einfache Hygiene durch offene Bauweise und gute Zugänglichkeit
- Hohe maximale Belastbarkeit von 250 kg
- Regelmäßige Prüfung mit der 4-fachen maximalen Belastung (1.000 kg)
Polster:
Polsteraufteilung und Verstellung:

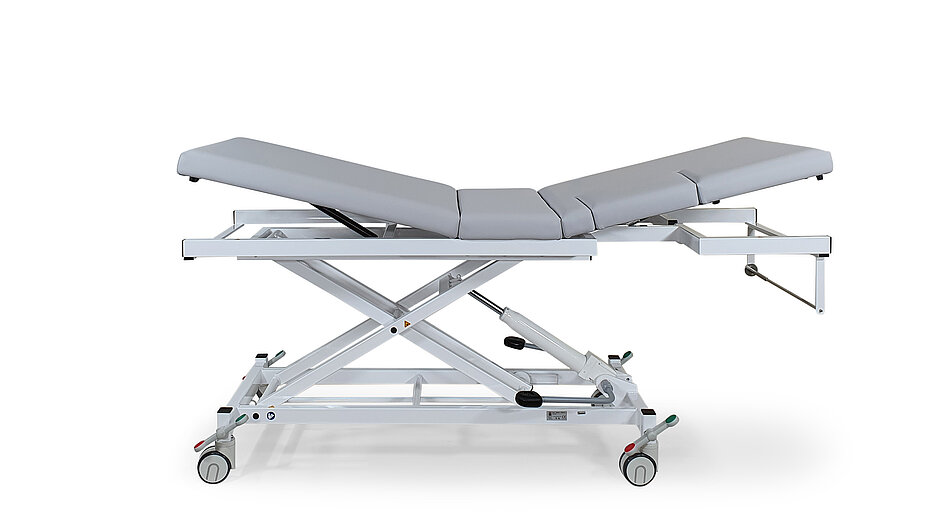

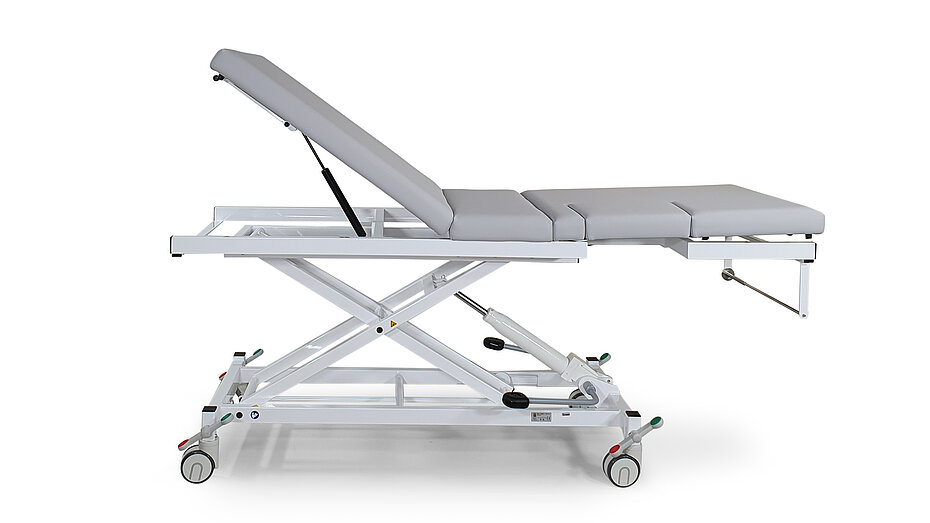

Liegefläche 3-teilig:
- Kopfteil bis 50° positiv stufenlos durch Gasdruckfeder verstellbar
- Kopfteillänge: 800 mm

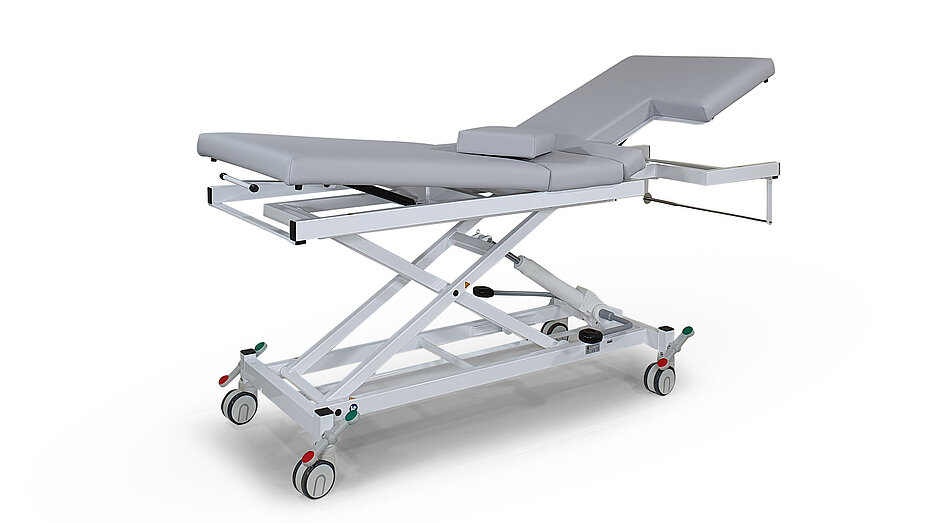

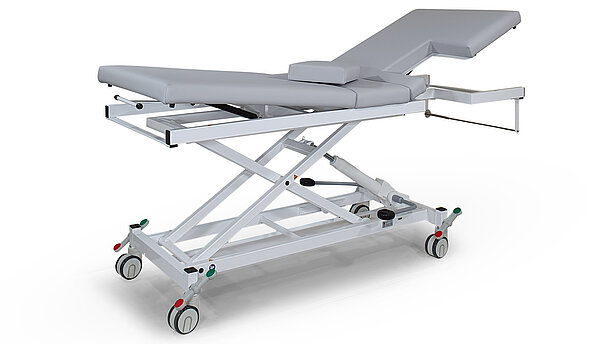

- Echoausschnitt im Kopfteil:
Abmessungen: Länge 300 mm x Tiefe 250 mm
Ausschnittseite: Patientenrückenlage links - Füllpolster zum Verschließen des Echo-Ausschnitts
- Mittelteil: fest, Mittelteillänge: 300 mm
- Fußteil stufenlos bis 25° positiv durch Gasdruckfederverstellbar, Fußteillänge: 850 mm
Polsteraufbau:
- Polsterteilstärke 80 mm
- Trägerplatte bestehend aus massivem 18mm-Schichtholz
- 2-lagiger homogener Polyurethan-Schaumstoff (kein Verbundschaum) mit RG 75
- Mit Eckenradius, Polster nahtfrei bezogen
- Dewert-Hygieneausstattung:
o Polsterunterseite komplett mit Kunstleder bezogen
o Entlüftungsöffnungen an der Polsterunterseite
o Einfache Hygiene durch offene Bauweise
o Optional: Polsterbezugsmaterial Skai Toronto EN mit staynu
Polsterbezug:
Ausstattungsoptionen
Fahrbar auf 4 einzeln
feststellbaren Comfort-Doppelrollen,
Grundhöhe - 15 mm
Fahrbar auf 4 Doppelrollen
zentral feststellbar,
Ø 100 mm,
Grundhöhe + 20 mm
Fahrbar auf 4 Comfort-Doppelrollen
zentral feststellbar,
Ø 125 mm,
Grundhöhe + 50 mm
Rad-Hebe-System
mit ergonomischen Fußhebeln
zur gesteuerten Absenkung
der Liege
- Fahrbar auf 4 Comfort-Doppelrollen, Ø 100 mm, einzeln feststellbar, Grundhöhe - 15 mm (Art.-Nr. 1120N-10)
- Fahrbar auf 4 Doppelrollen mit Zentralfeststellsystem, Ø 100 mm, Grundhöhe + 20 mm (Art.-Nr. 1180N)
- Fahrbar auf 4 Comfort-Doppelrollen mit Zentralfeststellsystem, Ø 125 mm, Grundhöhe + 50 mm (Art.-Nr. 1185)
- Rad-Hebe-System
Kombination aus festem Stand auf den Liegenfüßen und Fahrbarkeit auf Doppelrollen mit Ø 75 mm
4 Fußhebel mit 2 ergonomisch angeordneten Gegenhaltern ermöglichen ein fußgesteuertes, geräuscharmes Absenken auf die Liegenfüße oder Anheben auf die Doppelrollen. Nicht für den Patiententransport geeignet. (Art.-Nr. 1045N)
1 Handschalter für Niedervoltsteuerung
1 Fixierung für Fußschalter am Untergestell
Längsseitige Fußbedienung
- 1 Drei-Stufen-Fußschalter für Niedervoltsteuerung (Art.-Nr. 1910-3E):
Sobald der Bediener starken Druck auf die Abwärtstaste des Fußschalters ausübt – beispielsweise, weil der Liegenoberrahmen auf sein Bein drückt – wird im Fußschalter eine dritte Stufe aktiviert. Diese löst ein sofortiges Stoppen des Motors aus. Der Motor verfährt anschließend automatisch einige cm nach oben, um den Bediener im Falle einer Einklemmung zu befreien. - 1 Handschalter für Niedervoltsteuerung (Art.-Nr. 1920E)
- 1 Fixierung für Fußschalter am Untergestell (Art.-Nr. 1940E)
- Längsseitige Fußbedienung (Art.-Nr. 1950E):
Bedienung der Höhenverstellung an den Längsseiten möglich, pulverbeschichtet in RAL 9006,
mit Sicherheitsverstellrichtung: Stange drücken = Liege fährt nach oben; Stange anheben = Liege fährt nach unten
Elektromotorische
Kopfteilverstellung bis +60°
- Elektromotorische Kopfteilverstellung bis +60° (Art.-Nr. 1665-10)

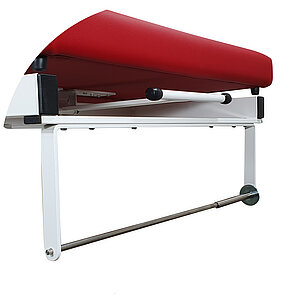

Papierrollenhalter,
Befestigung unter dem
Kopfteil (nicht vorstehend),
für Liegenbreite
700 mm / 800 mm
Papierrollenhalter, Befestigung am Fußteil, für Liegenbreite 700 mm / 800 mm
- Papierrollenhalter, Befestigung unter dem Kopfteil (nicht vorstehend), für Liegenbreite 700 mm / 800 mm (Art.-Nr. 1270K) / (Art.-Nr. 1280K)
- Papierrollenhalter, Befestigung am Fußteil, für Liegenbreite 700 mm / 800 mm (Art.-Nr. 1270F) / (Art.-Nr. 1280F)
- Polsterbreite 800 mm (Art.-Nr. 2552-800)
- Softpolster für hohen Liegekomfort für Liegenbreite 700 mm (Art.-Nr. 1770)
- Softpolster für hohen Liegekomfort für Liegenbreite 800 mm (Art.-Nr. 1780)
- Polster mittelweich durch Kaltschaumauflage, Liegenbreite 700 mm (Art.-Nr. 1772)
- Polster mittelweich durch Kaltschaumauflage, Liegenbreite 800 mm (Art.-Nr. 1782)
1 Stück Seitengitter seitlich versenkbar,
verchromt, Stahlrohr ohne brechende
Kunststoffteile
1 Stück Seitensicherung abklappbar mit Halterung, Länge 700 mm
1 Stück Seitengitter für Normschiene
mit Befestigungskloben, komplett aus
Stahlrohr, Länge 800 mm
- 1 Stück Seitengitter seitlich versenkbar, verchromt, komplett aus Stahlrohr, Länge 1.060 mm, Länge an Ausschnittseite 820 mm
(Art.-Nr. 1080-50) - 1 Stück Seitensicherung abklappbar mit Halterung, verchromt, komplett aus Stahlrohr, Länge 700 mm (Art.-Nr. 1040)
- 1 Stück Seitengitter für Normschiene mit Befestigungskloben, verchromt, komplett aus Stahlrohr, Länge 800 mm (Art.-Nr. 1005)
1 Wandabweisrad Ø 150 mm
- 1 Wandabweisrad Ø 150 mm (Art.-Nr. 1170)

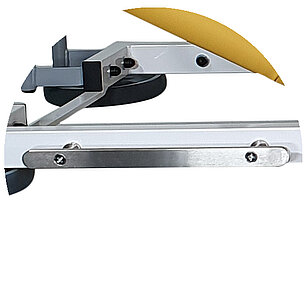

1 Stück Normschiene 350 mm lang
Ablagekorb
- 1 Stück Normschiene 350 mm lang (1410)
- Ablagekorb mit Halterung, Abmessungen: L. 530 x B. 370 x H. 80 mm (Art.-Nr. 1850)
