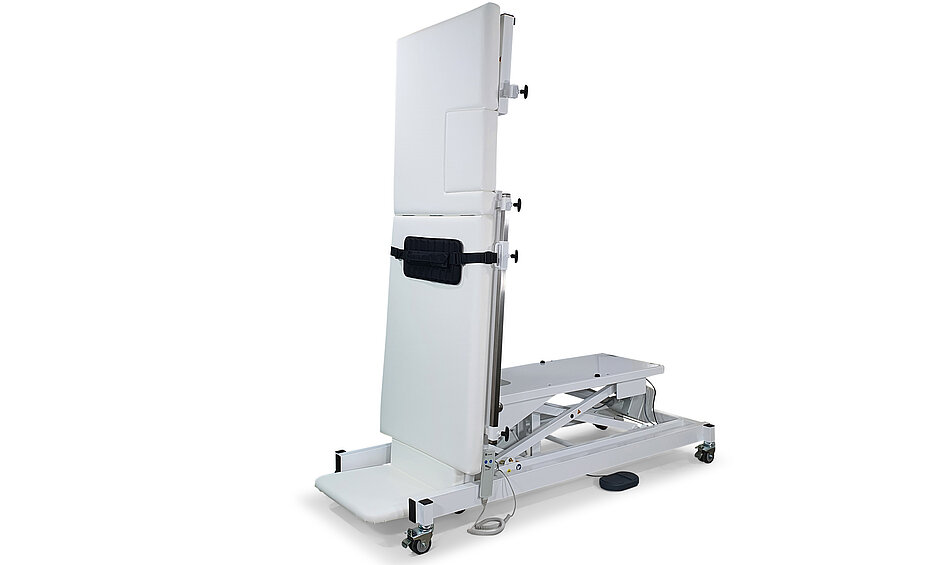

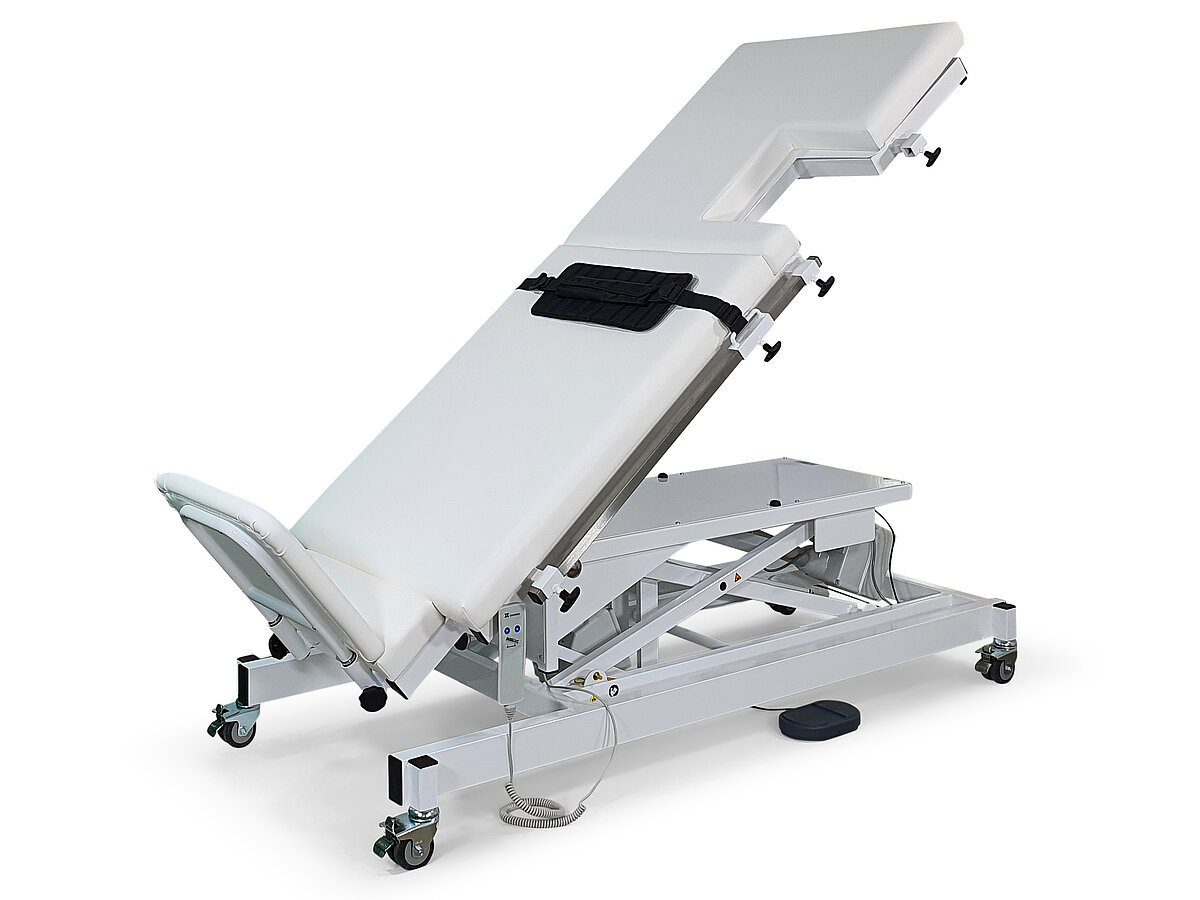

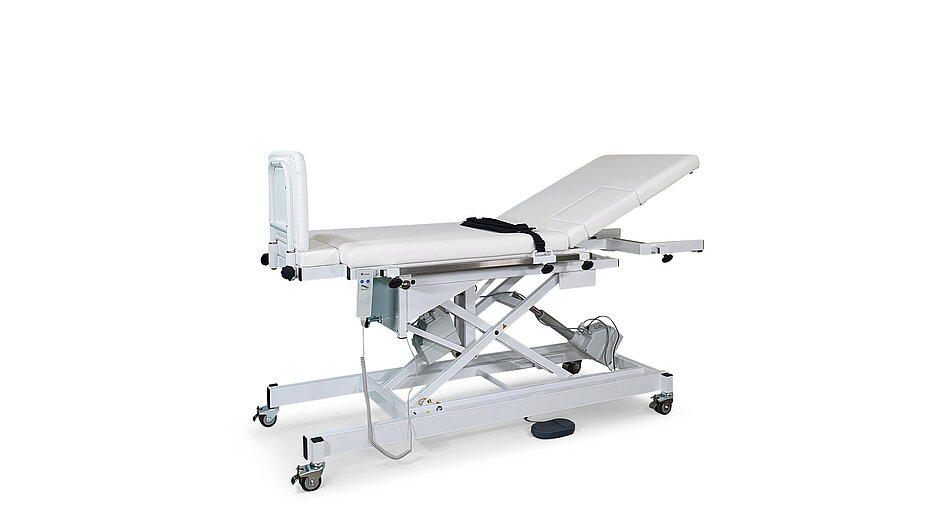

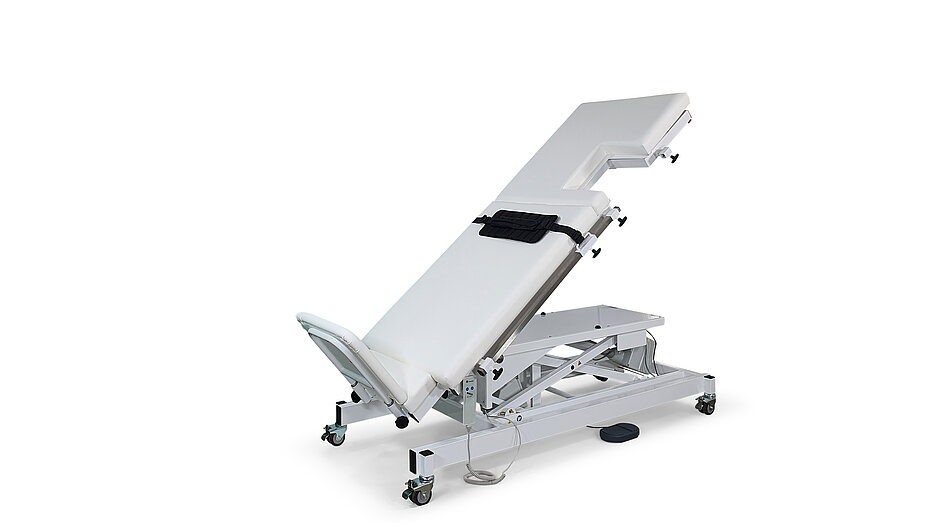

Echokardiographie-Liege mit Tilt-Funktion
Modell 2095-..E

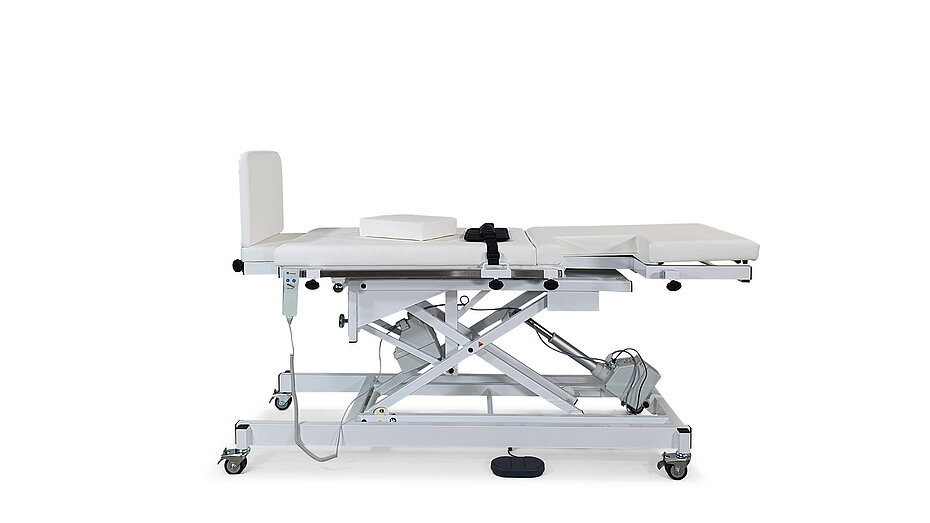

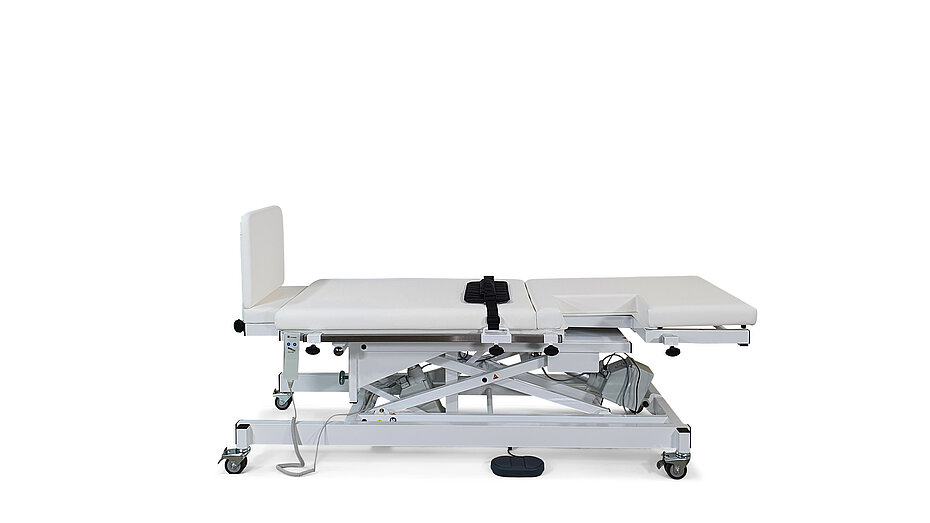

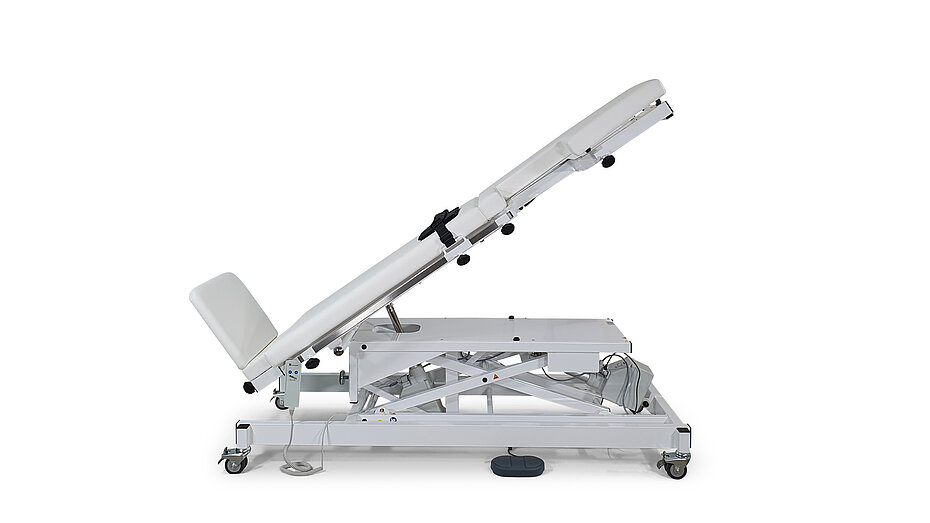

Modell 2095-00E (Polsterfarbe 64-702 white) mit Ausstattungsoptionen:
Gurtführungen (2090-036), Gurtschutzpolster (2090-034), Befestigungsgurt mit Automatikverschluss (2090-0351)
Modell 2095-00E weiß pulverbeschichtet (RAL 9010)
Modell 2095-03E weißaluminium pulverbeschichtet (RAL 9006)
Modell 2095-04E graualuminium pulverbeschichtet (RAL 9007)
Zur Konfiguration des Liegengestells / Rahmens stehen Ihnen die Farben weiß (RAL 9010), weißaluminium (RAL 9006) und graualuminium (RAL 9007) zur Auswahl*.
*Abweichungen zwischen den abgebildeten Farben und dem Original sind aufgrund differierender Monitor-/Grafikkarteneinstellungen möglich.
Auf Wunsch sind weitere Farbtöne möglich.
Kontaktieren Sie uns gern!
Toronto EN: Von unten rechts (stone blue) bis oben links (rosé)
Zur Farbkonfiguration Ihres Liegenpolsters präsentieren wir Ihnen unsere Farbpalette in den zwei verschiedenen Qualitäten
- Skai Toronto EN mit staynu
und - Skai Pandoria Plus.
Grundausstattung:
- Liegefläche 2-teilig
- Elektromotorische Höhen- und Kippverstellung

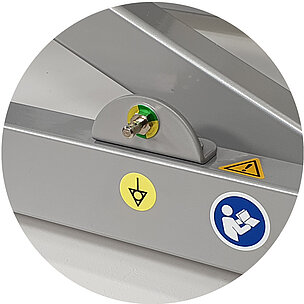

- Ableitstecker zum Potentialausgleich nach DIN 42801
- Echoausschnitt im Kopfteil mit Füllpolster zum Verschließen
- Liege fahrbar auf 4 einzeln feststellbaren Doppelrollen ∅ 75 mm
- Dewert-Hygiene-Ausstattung
Technische Daten:
- Elektromotorische Höhenverstellung von 620 mm bis 930 mm in 34 Sek.
- Elektromotorische Kippverstellung von 0° bis +85° in 22 Sek.
- Länge der Liegefläche: 1.930 mm,
Gesamtlänge der Liege: 1.960 mm - Breite der Liegefläche: 700 mm, Gesamtbreite: 850 mm
- Belastbarkeit: 180 kg (Patient in liegender Position)
- Bitte beachten: Notwendige Raumhöhe: 2,45 m
Elektromotorische Verstellung:
- Elektromotorische Höhenverstellung von 620 mm bis 930 mm durch AC-Motor mit 10.000 N Druckkraft
- Motorbedienung standardmäßig durch einen Fußschalter
- Elektromotorische Kippverstellung von 0° bis +85° durch AC-Motor mit 10.000 N Druckkraft
- Motorbedienung standardmäßig durch einen Handschalter
- Ableitstecker zum Potentialausgleich nach DIN 42801
- Konstante Verstellgeschwindigkeit auch bei hoher Last
Integriertes Sicherheitskonzept (nach neuester BfArM-Empfehlung):
- Aktivierung des Antriebes durch "Doppeltipp"-Freischaltung, automatische Sperrung bei Nicht-Benutzung
- Aktiver Freilauf des Elektromotors für die Höhenverstellung in Abwärtsrichtung mit automatischem Auskuppeln bei Widerstand, Unterbrechung des Kraftschlusses
Technik und Ausstattung:

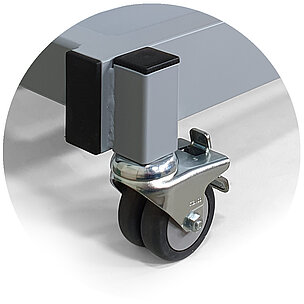

- Fahrbar auf 4 einzeln feststellbaren Doppelrollen ∅ 75 mm
- Gepolsterte Fußstütze (Stehplatte): Fußstütze einsteckbar in 2 angeschweißten Verbindungskloben, abnehmbar bzw. optional motorisch verstellbar
- Je 1 Befestigungsschiene (25 x 25 mm) links und rechts der Liegefläche zur Aufnahme von Zubehör
- Ableitstecker zum Potentialausgleich nach DIN 42801
Polsterfarbe: 64-702 white
- Robuste Gestellkonstruktion, seit vielen Jahren im anspruchsvollen Krankenhaus-Alltag bewährt
- Liegengestell mit stabilem Twin-Scherensystem, dadurch hohe Kraftübertragung möglich
- Verwendung dickwandiger Stahlrohre mit Wandstärken bis 3,5 mm und massiver Achsen mit Ø 20 mm
- Spielfreie Rollenführungen zur Aufnahme der vertikalen und horizontalen Kräfte
- Einfache Hygiene durch offene Bauweise und gute Zugänglichkeit
- Hohe maximale Belastbarkeit von 180 kg
Polsterfarbe: 64-702 white
- Robuste Gestellkonstruktion, seit vielen Jahren im anspruchsvollen Krankenhaus-Alltag bewährt
- Liegengestell mit stabilem Twin-Scherensystem, dadurch hohe Kraftübertragung möglich
- Verwendung dickwandiger Stahlrohre mit Wandstärken bis 3,5 mm und massiver Achsen mit Ø 20 mm
- Spielfreie Rollenführungen zur Aufnahme der vertikalen und horizontalen Kräfte
- Einfache Hygiene durch offene Bauweise und gute Zugänglichkeit
- Fahrbar auf 4 Doppel-Rad-Rollen 75 mm ø, Rollen einzeln feststellbar
- Mit Fußstütze (Stehplatte) gepolstert
- Fußstütze einsteckbar in 2 angeschweißten Verbindungskloben, abnehmbar
- Je 1 Befestigungsschiene (25 x 25 mm) links und rechts der Liegefläche zur Aufnahme von Zubehör
- Hohe maximale Belastbarkeit von 180 kg
Polster:
Polsteraufteilung und Verstellung:
Liegefläche 2-teilig:

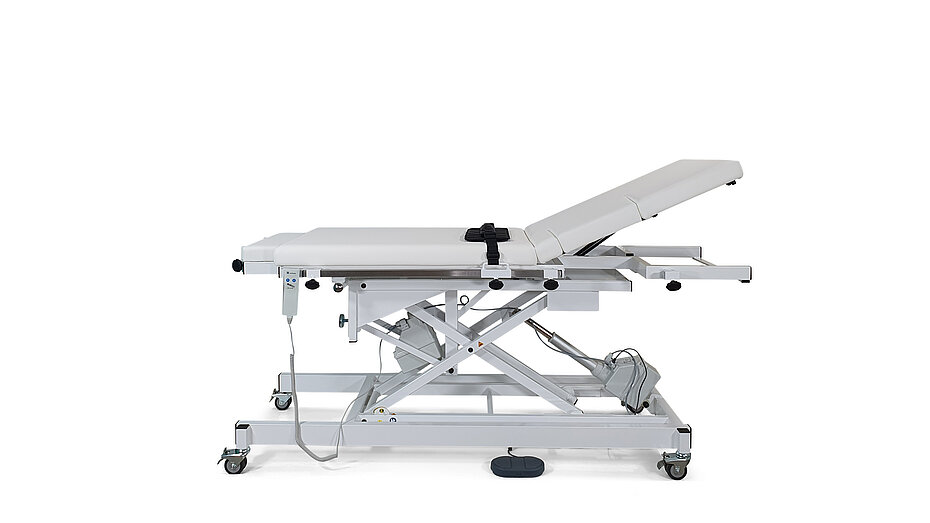

- Kopfteil stufenlos durch Gasdruckfeder bis +45° verstellbar
- Kopfteillänge: 800 mm
- Mit Echoausschnitt im Kopfteil:
Abmessungen: Länge 300 mm x Tiefe 250 mm
Ausschnittseite: Patientenrückenlage links - Mit Füllpolster zum Verschließen
- Fußteil fest
- Fußteillänge: 1.130 mm
Polsteraufbau:
- Polsterteilstärke 80 mm
- Trägerplatte bestehend aus massivem 18mm-Schichtholz mit zusätzlicher Aufdoppelung
- 2-lagiger homogener Polyurethan-Schaumstoff (kein Verbundschaum) mit RG 75
- Polsterecken gerade, abgenäht
- Dewert-Hygieneausstattung:
o Polsterunterseite komplett mit Kunstleder bezogen
o Entlüftungsöffnungen an der Polsterunterseite
o Einfache Hygiene durch offene Bauweise
o Optional: Polsterbezugsmaterial Skai Toronto EN mit staynu
Polsterbezug:
Ausstattungsoptionen
1 Fußschalter
1 Handschalter mit Magnet zur
Befestigung an der Rückseite

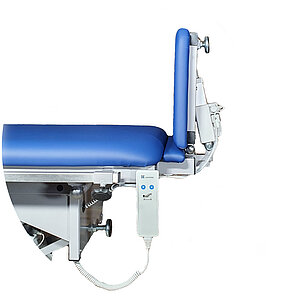

Fußplatte motorisch
positiv und negativ
verstellbar (dann Fußplatte
nicht mehr abnehmbar
- 1 Fußschalter für Niedervoltsteuerung (Art.-Nr. 1910E)
- 1 Handschalter für Niedervoltsteuerung (Art.-Nr. 1920E)
- Fußplatte motorisch positiv/negativ verstellbar (dann Fußplatte nicht mehr abnehmbar) (Art.-Nr. 2090-043E)

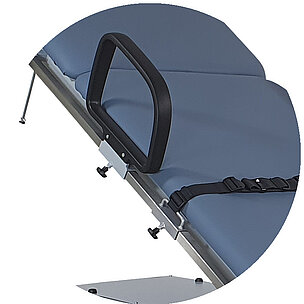

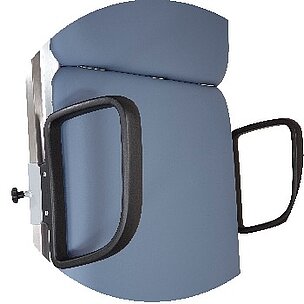

1 Paar Haltegriffe, groß

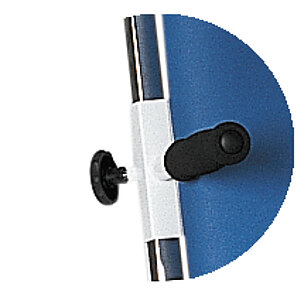

1 Paar Haltegriffe, klein
- 1 Paar Haltegriffe, klein (Art.-Nr. 2090-028)
- 1 Paar Haltegriffe, groß (Art.-Nr. 2090-038)

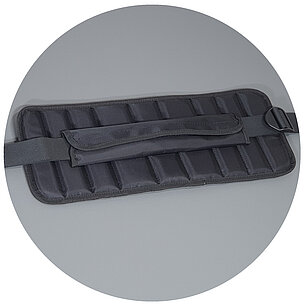

Gurtschutzpolster
- Gurtschutzpolster (Art.-Nr. 2090-034)
- 1 Befestigungsgurt mit Klettverschluss (Art.-Nr. 2090-035)

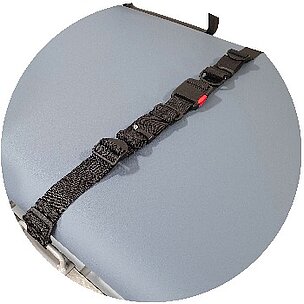

- 1 Befestigungsgurt mit Automatikverschluss (Art.-Nr. 2090-0351)

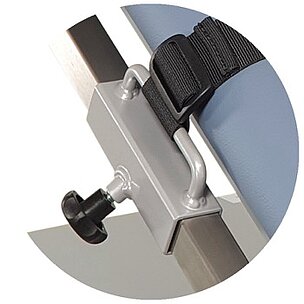

- 1 Paar Gurtführungen (Art.-Nr. 2090-036)
- Arbeitsplatte, positiv/negativ verstellbar (Art.-Nr. 2090-037)
- Arbeitsplatte, starr (Art.-Nr. 2090-039)

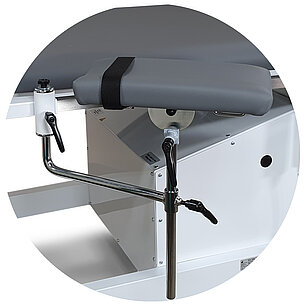

Befestigungskloben für Armauflage
Art.-Nr. 2090-059
Armauflage
- Armauflage (Art.-Nr. 2090-059)
- Befestigungskloben für Armauflage (Art.-Nr. 2090-0143)
- Polsterbreite 800 mm (Art.-Nr. 2090-080)

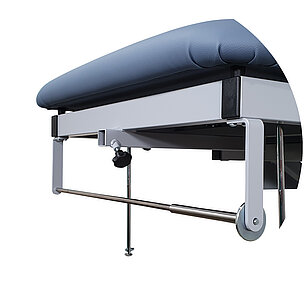

Papierrollenhalter, Befestigung
unter dem Kopfteil (nicht
vorstehend)
- Papierrollenhalter (Art.-Nr. 2090-1272)
Extensionsgalgen

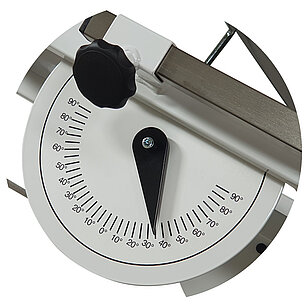

Winkelgradanzeige,
beidseitig der Liege
- Extensionsgalgen (Art.-Nr. 2090-25)
- Winkelgradanzeige, beidseitig der Liege (Art.-Nr. 2090-090)
