Therapieliege mit großem Verstellbereich und 3 verstellbaren Polstersegmenten
4840-..E
*Höhenverstellung mit großem Verstellbereich*
durch einen leistungsstarken Freilauf-Elektromotor mit sehr hoher Geschwindigkeit, der der neusten BfArM-Empfehlung entspricht.

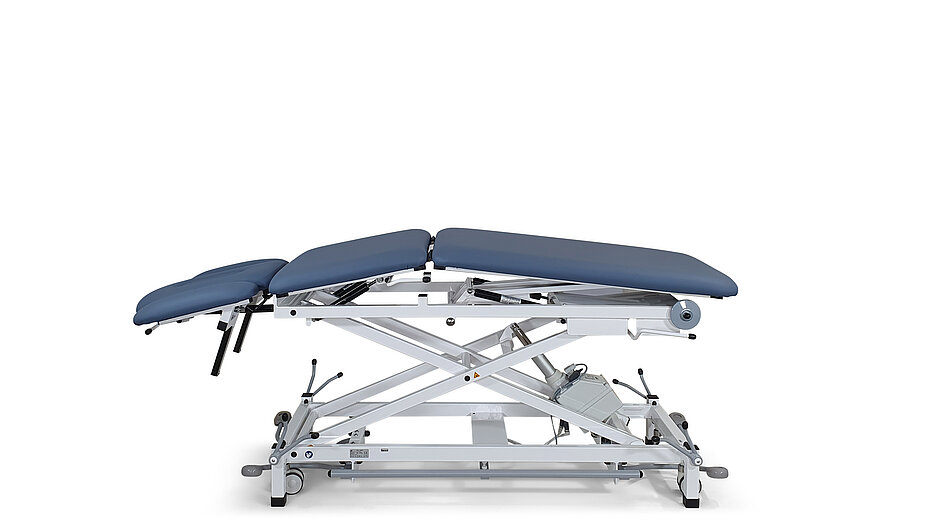

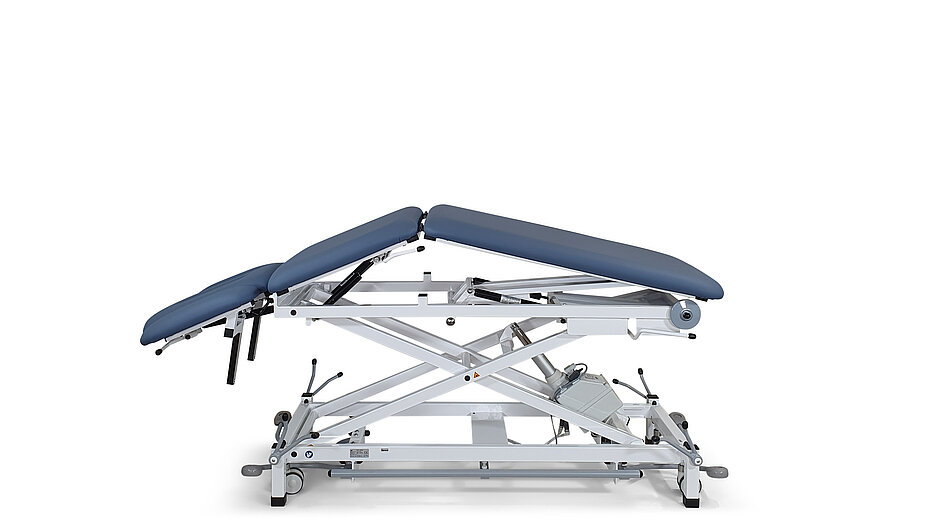

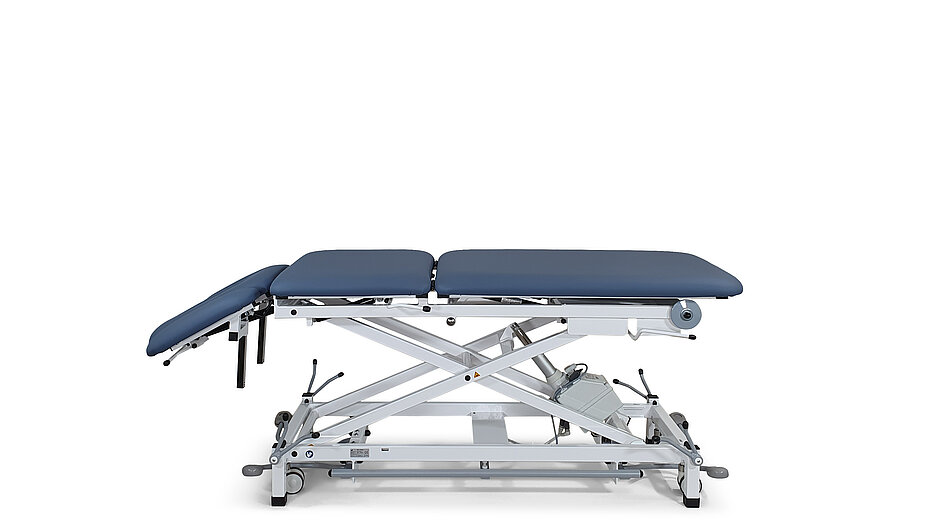

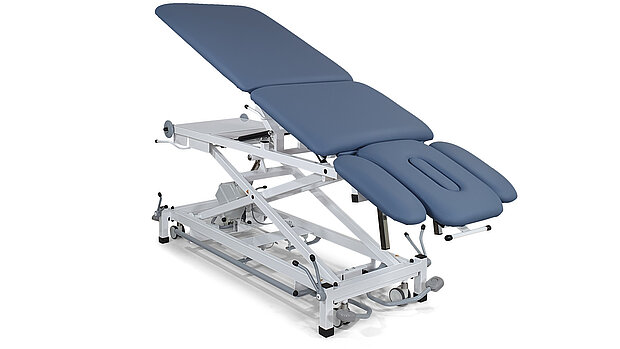

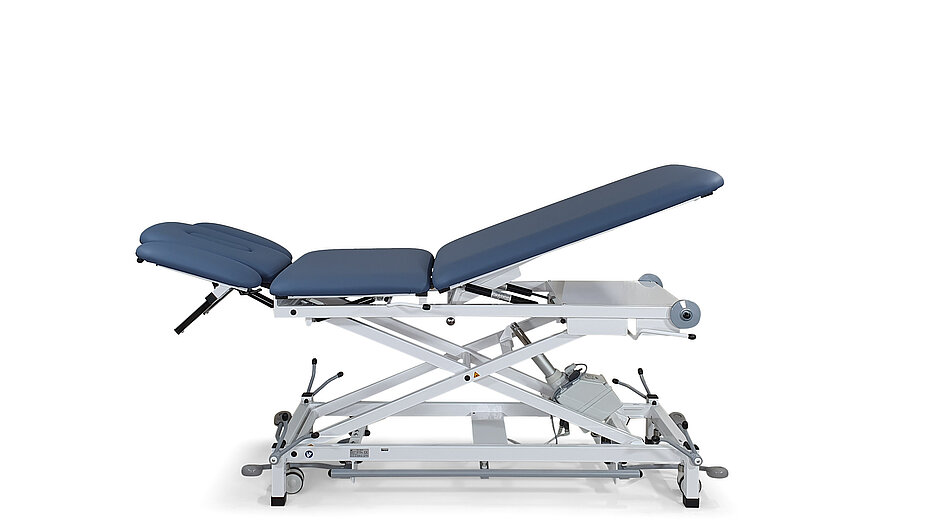

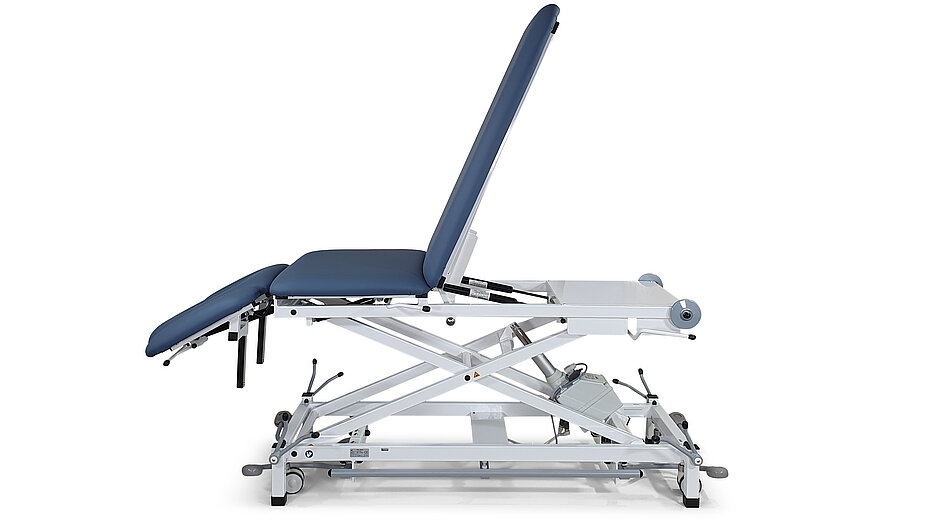

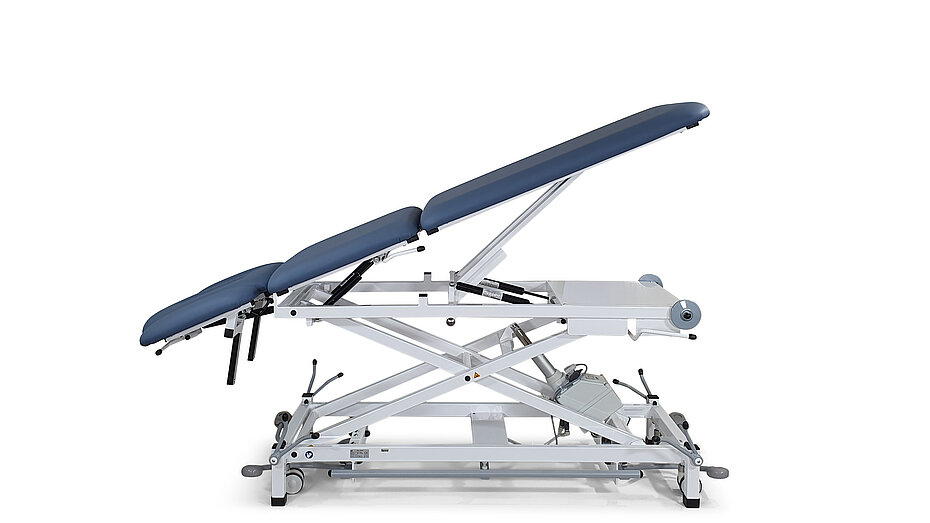

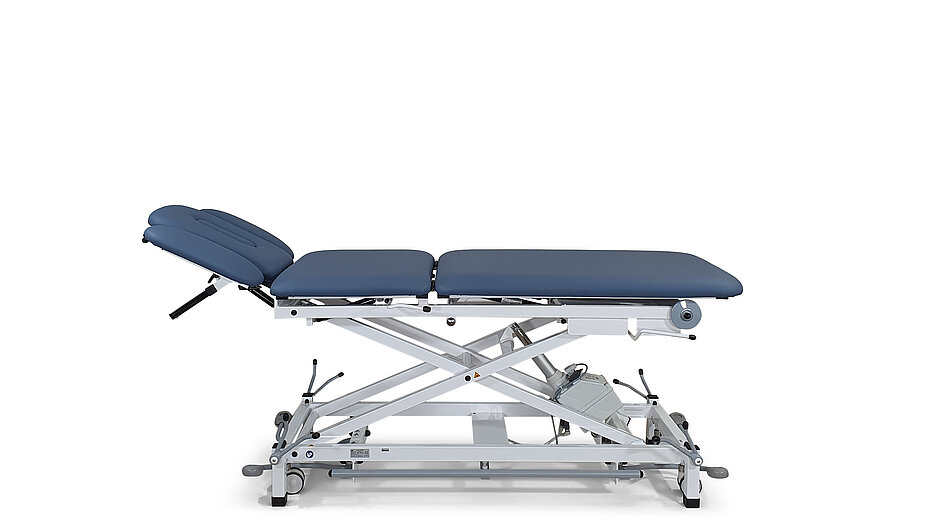

Modell 4840-00E (Polsterfarbe 64-701 stone blue) mit Ausstattungsoptionen:
Rad-Hebe-System (045N), umlaufende Fußbedienung (095E), Kopfteil 3-teilig (055-10)
4840-00E (700 mm breit) weiß pulverbeschichtet (RAL 9010)
4840-03E (700 mm breit) weißaluminium pulverbeschichtet (RAL 9006)
4840-04E (700 mm breit) graualuminium pulverbeschichtet (RAL 9007)
Zur Konfiguration des Liegengestells / Rahmens stehen Ihnen die Farben weiß (RAL 9010), weißaluminium (RAL 9006) und graualuminium (RAL 9007) zur Auswahl*.
*Abweichungen zwischen den abgebildeten Farben und dem Original sind aufgrund differierender Monitor-/Grafikkarteneinstellungen möglich.
Auf Wunsch sind weitere Farbtöne möglich.
Kontaktieren Sie uns gern!
Toronto EN: Von unten rechts (stone blue) bis oben links (rosé)
Zur Farbkonfiguration Ihres Liegenpolsters präsentieren wir Ihnen unsere Farbpalette in den zwei verschiedenen Qualitäten
- Skai Toronto EN mit staynu
und - Skai Pandoria Plus.
Grundausstattung:
- Liegefläche 3-teilig
- Mittelteil zu Dachstellung verstellbar
- Integrierte Sicherheitseinrichtung zur automatischen Verriegelung des Elektromotors
- Liege feststehend mit Nivellierkappen zum Höhenausgleich
- Dewert-Hygiene-Ausstattung
Technische Daten:
- Höhenverstellbereich: 510 mm bis 1.030 mm in 17 Sek.
- Länge der Liegefläche: 2.000 mm
- Breite der Liegefläche: 700 mm
- Belastbarkeit: 250 kg (maximales Patientengewicht)
Elektromotorische Höhenverstellung:
- Elektromotorische Höhenverstellung von 510 bis 1.030 mm in 17 Sek.
- Motorbedienung durch einen Handschalter, optional Drei-Stufen-Fußschalter
- Konstante Verstellgeschwindigkeit auch bei hoher Last
Integriertes Sicherheitskonzept (nach neuester BfArM-Empfehlung):
- Aktivierung des Antriebes durch "Doppeltipp"-Freischaltung, automatische Sperrung bei Nicht-Benutzung
- Aktiver Freilauf des Elektromotors in Abwärtsrichtung mit automatischem Auskuppeln bei Widerstand, Unterbrechung des Kraftflusses
Technik:
Polsterfarbe: 64-701 stone blue
- Robuste und verwindungssteife Gestellkonstruktion, seit vielen Jahren im anspruchsvollen Krankenhaus-Alltag bewährt
- Liegengestell mit stabilem Twin-Scherensystem, dadurch hohe Kraftübertragung möglich
- Verwendung dickwandiger Stahlrohre mit Wandstärken bis 3,5 mm und massiven Achsen mit Ø 20 mm
- Spielfreie Rollenführungen zur Aufnahme der vertikalen und horizontalen Kräfte
- Hohe Standsicherheit durch hohes Eigengewicht und weit auseinander stehende Füße
- Liege feststehend mit Nivellierkappen zum Höhenausgleich bei Bodenunebenheiten
- Einfache Hygiene durch offene Bauweise und gute Zugänglichkeit
- Hohe maximale Belastbarkeit von 250 kg
- Regelmäßige Prüfung mit der 4-fachen maximalen Belastung (1.000 kg)
Polster:
Polsteraufteilung und Verstellung:
Liegefläche 3-teilig:
- Kopfteil stufenlos durch Gasdruckfeder von -35° bis +45° verstellbar, Kopfteillänge: 450 mm, mit Nasenschlitz und Abdeckpolster
- Mittelteil sufenlos positiv zur Dachstellung verstellbar durch 2 Gasdruckfedern, Mittelteillänge: 530 mm
- Fußteil stufenlos positiv (+65°) zur Sitzposition verstellbar durch 2 Gasdruckfedern, Fußteillänge: 1.020 mm
- Alle Betätigungsgriffe an beiden Längsseiten der Liege
Polsteraufbau:
- Polsterteilstärke 60 mm
- Trägerplatte bestehend aus massivem 18mm-Schichtholz
- 2-lagiger homogener Polyurethan-Schaumstoff (kein Verbundschaum) mit RG 46 und RG 75
- Mit Eckenradius, Polster nahtfrei bezogen
- Dewert-Hygiene-Ausstattung:
o Scharnierabdeckung aus identischem Bezugsmaterial
o Polsterunterseite komplett mit Kunstleder bezogen
o Entlüftungsöffnungen an der Polsterunterseite
o Einfache Hygiene durch offene Bauweise
o Optional: Polsterbezugsmaterial Skai Toronto EN mit staynu
Polsterbezug:
Ausstattungsoptionen
Fahrbar auf 4 einzeln
feststellbaren Comfort-Doppelrollen,
Grundhöhe - 15 mm
Fahrbar auf 4 Doppelrollen
zentral feststellbar,
Ø 100 mm,
Grundhöhe + 20 mm
Rad-Hebe-System
mit ergonomischen Fußhebeln
zur gesteuerten Absenkung
der Liege
- Fahrbar auf 4 Comfort-Doppelrollen, Ø 100 mm, einzeln feststellbar, Grundhöhe - 15 mm (Art.-Nr. 040N)
- Fahrbar auf 4 Doppelrollen mit Zentralfeststellsystem, Ø 100 mm, Grundhöhe + 20 mm (Art.-Nr. 046)
- Rad-Hebe-System
Kombination aus festem Stand auf den Liegenfüßen und Fahrbarkeit auf Doppelrollen mit Ø 75 mm
4 Fußhebel mit 2 ergonomisch angeordneten Gegenhaltern ermöglichen ein fußgesteuertes, geräuscharmes Absenken auf die Liegenfüße oder Anheben auf die Doppelrollen. Nicht für den Patiententransport geeignet. (Art.-Nr. 045N)
1 Handschalter für Niedervoltsteuerung
1 Fixierung für Fußschalter am Untergestell
Längsseitige Fußbedienung
Umlaufende ergonomische Fußbedienung
mit Sicherheitsverstellung
- 1 Drei-Stufen-Fußschalter für Niedervoltsteuerung (Art.-Nr. 091-3E):
Sobald der Bediener starken Druck auf die Abwärtstaste des Fußschalters ausübt – beispielsweise, weil der Liegenoberrahmen auf sein Bein drückt – wird im Fußschalter eine dritte Stufe aktiviert. Diese löst ein sofortiges Stoppen des Motors aus. Der Motor verfährt anschließend automatisch einige cm nach oben, um den Bediener im Falle einer Einklemmung zu befreien. - 1 Handschalter für Niedervoltsteuerung (Art.-Nr. 090E)
- 1 Fixierung für Fußschalter am Untergestell (Art.-Nr. 092E)
- Längsseitige Fußbedienung (Art.-Nr. 094E):
Bedienung der Höhenverstellung an den Längsseiten möglich, pulverbeschichtet in RAL 9006,
mit Sicherheitsverstellrichtung: Stange drücken = Liege fährt nach oben; Stange anheben = Liege fährt nach unten - Umlaufende Fußbedienung (Art.-Nr. 095E):
Bedienung der Höhenverstellung an allen Seiten möglich, pulverbeschichtet in RAL 9006,
mit Sicherheitsverstellrichtung: Stange drücken = Liege fährt nach oben; Stange anheben = Liege fährt nach unten
Entfall Nasenschlitz und Füllpolster
Kopf 3-teilig mit Armstützen,
stufenlos absenk- und abnehmbar
- Entfall Nasenschlitz, eingepolstert in das Kopfteil und Füllpolster für Nasenschlitz (Art.-Nr. 1615-EF)
- Kopf 3-teilig mit Armstützen, stufenlos absenk- und abnehmbar, dann Papierrollenhalter am Kopfteil nicht möglich (Art.-Nr. 055-10)
Verstellbereich -25° bis +45°
Abmessungen: Kopfteil: L 500 mm x B 370 mm | Armteil: L 420 mm x B 160 mm
Papierrollenhalter, Befestigung unter dem Kopfteil, für Liegenbreite 700 mm
Papierrollenhalter, Befestigung am Fußteil, für Liegenbreite 700 mm / 800 mm
- Papierrollenhalter, Befestigung unter dem Kopfteil (nicht vorstehend), für Liegenbreite 700 mm, nicht bei Kopfteil 3-teilig (Art.-Nr. 010K)
- Papierrollenhalter, Befestigung am Fußteil (70 mm vorstehend), für Liegenbreite 700 mm (Art.-Nr. 010F)
- Polsterbreite 800 mm (Art.-Nr. 007)
- Polster mittelweich durch Kaltschaumauflage, für Liegenbreite 700 mm, Polsterstärke 70 mm (Art.-Nr. B1772)
- 1 seitliche Armstütze, schwenk- und abnehmbar, zusätzlich dreh- und kippbar, fest angebracht (Art.-Nr. 088)
