5-teilige Säulenliege mit neigbarer Liegefläche
Modell 6085-04E (700 mm breit)

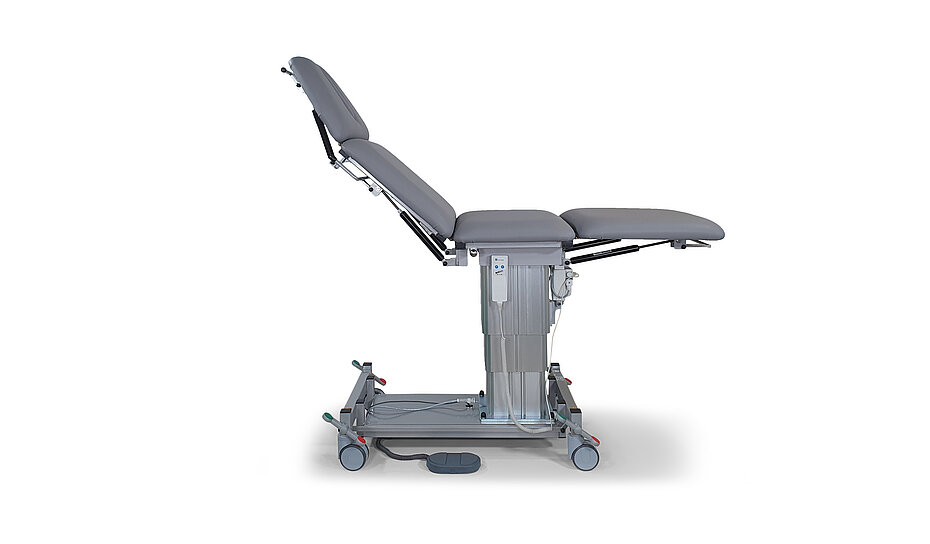

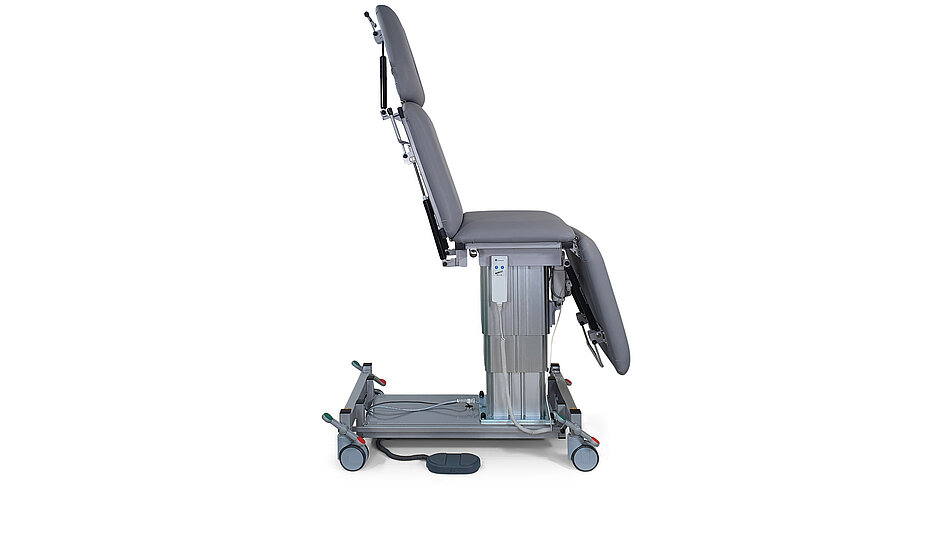

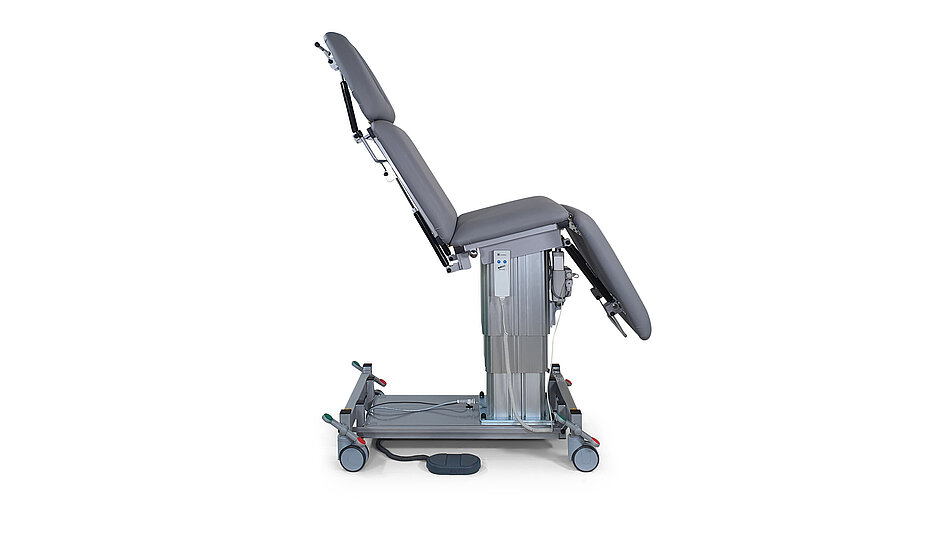

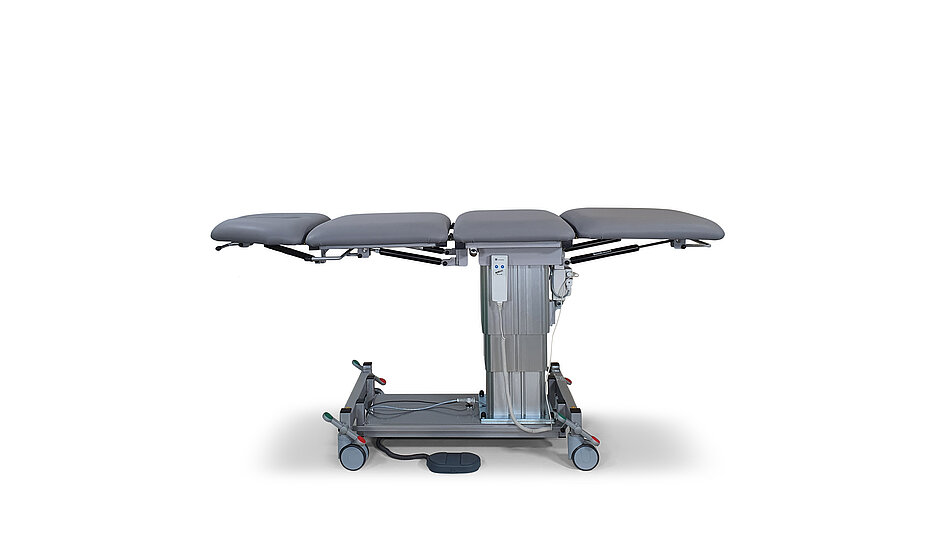

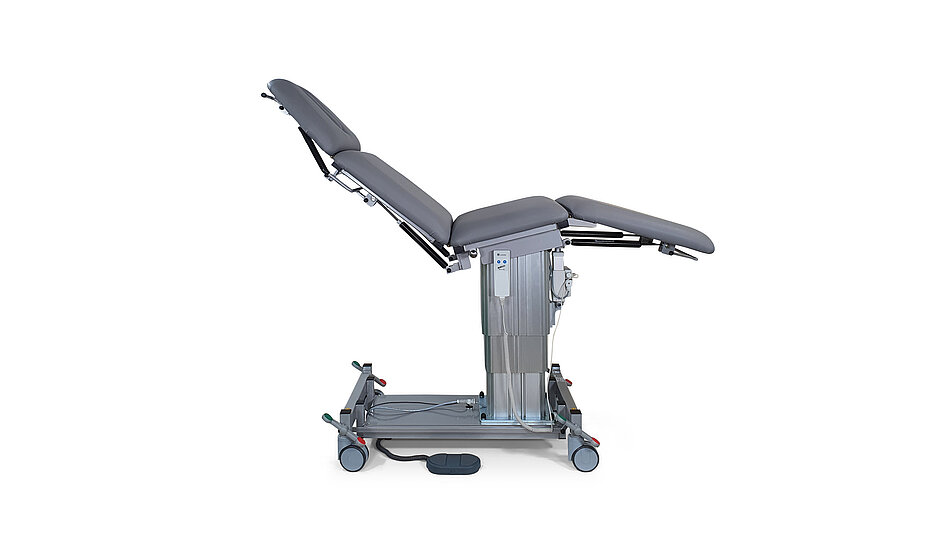

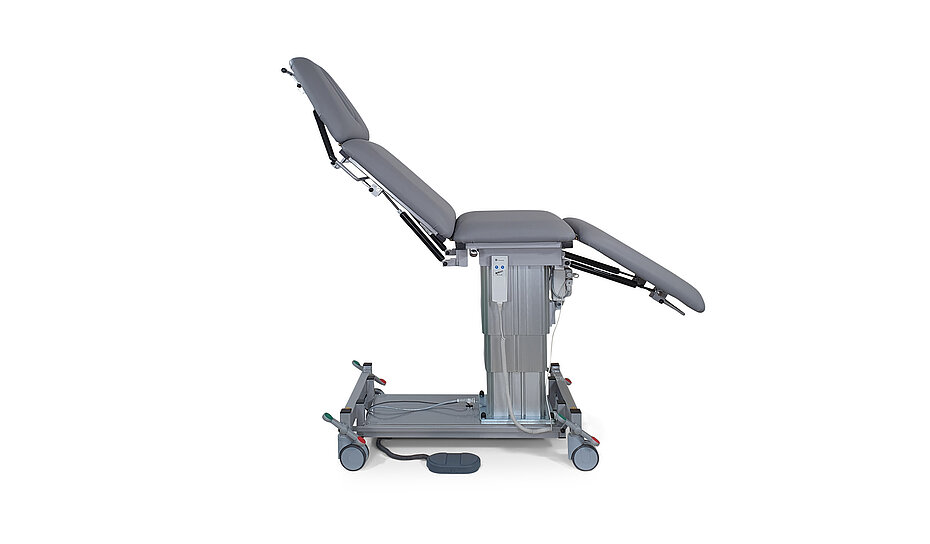

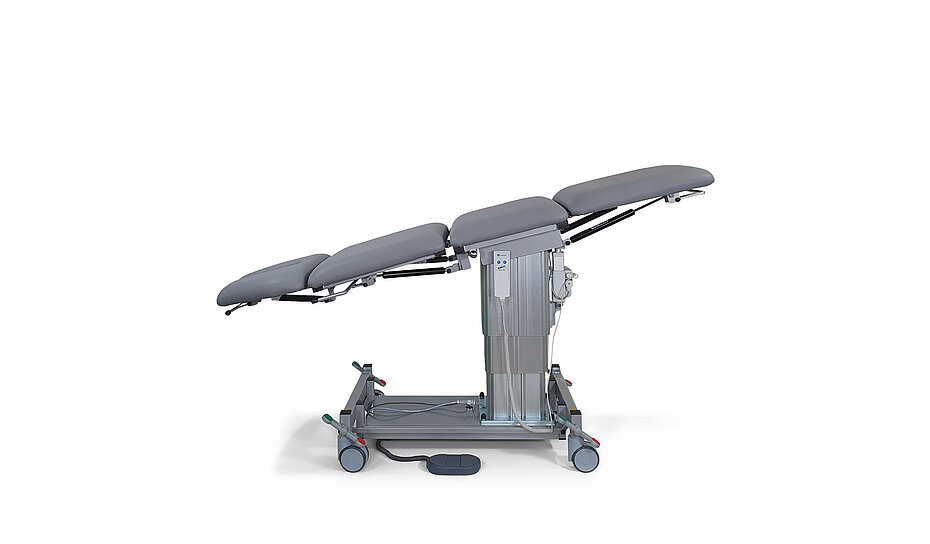

Liege grau: Modell 6085-04XLE (Polsterfarbe 64-712 slate grey) mit Ausstattungsoptionen:
Fahrbar auf zentral feststellbaren Doppelrollen, Untergestell tiefergelegt (1048), Fußteil 1-teilig (G101), Fußschalter anstelle von Handschalter

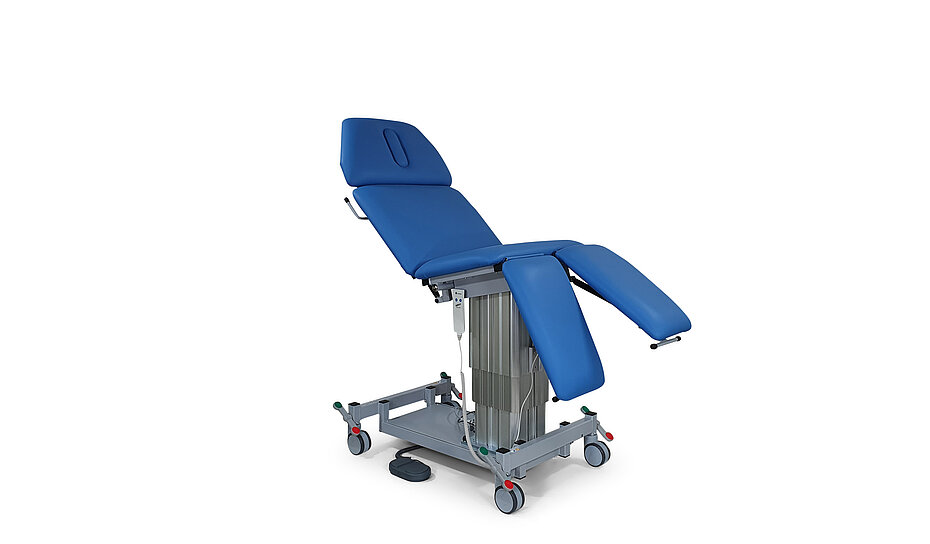

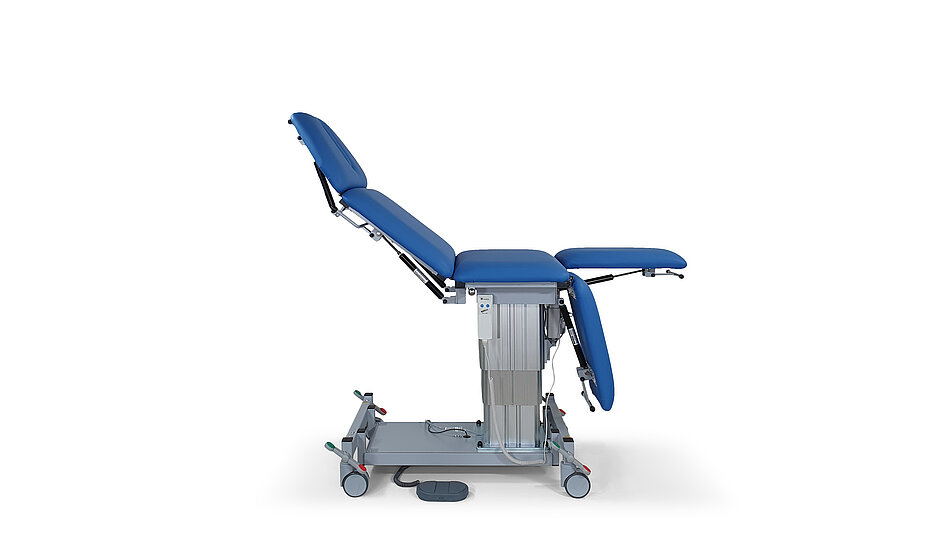

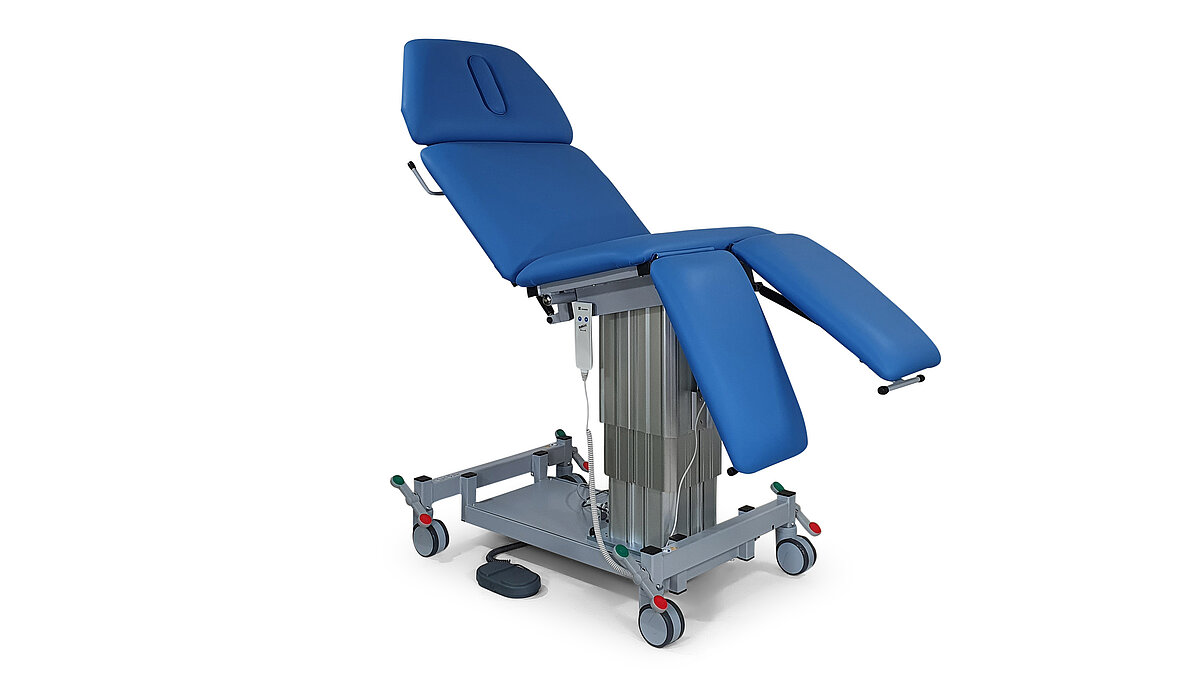

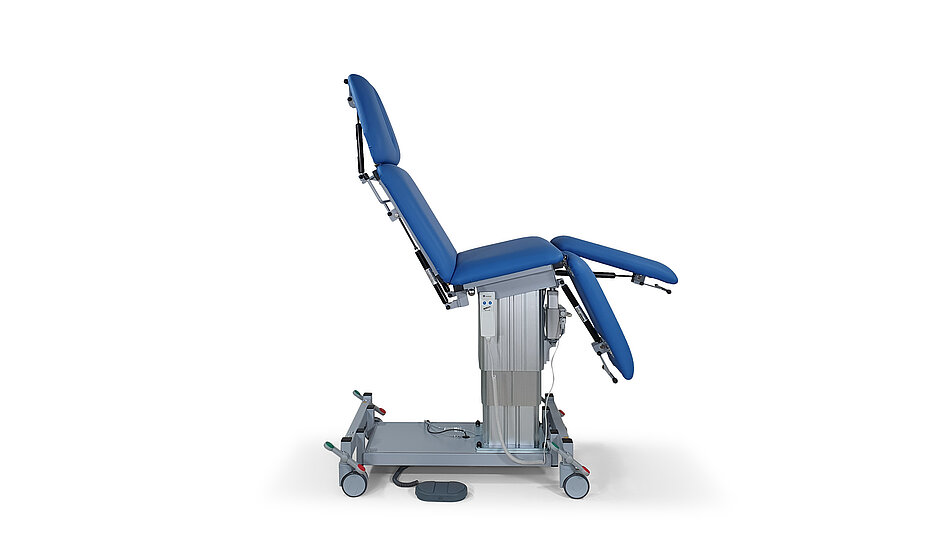

Liege blau: 6085-04E (Polsterfarbe 64-174 sky) mit Ausstattungsoption:
Fahrbar auf zentral feststellbaren Doppelrollen (1048-10), Fußschalter anstelle von Handschalter
Hubsäule aus eloxiertem Aluminium, silberfarbig
Modell 6080-03E weißaluminium pulverbeschichtet (RAL 9006)
Modell 6080-04E graualuminium pulverbeschichtet (RAL 9007)
Zur Konfiguration des Liegengestells / Rahmens stehen Ihnen die Farben weißaluminium (RAL 9006) und graualuminium (RAL 9007) zur Auswahl*.
*Abweichungen zwischen den abgebildeten Farben und dem Original sind aufgrund differierender Monitor-/Grafikkarteneinstellungen möglich.
Auf Wunsch sind weitere Farbtöne möglich.
Kontaktieren Sie uns gern!
Zur Farbkonfiguration Ihres Liegenpolsters präsentieren wir Ihnen unsere Farbpalette in den verschiedenen Qualitäten
- Skai Toronto EN mit staynu (mit Struktur)
- Skai Tovega EN mit staynu (glatt)
Grundausstattung:
- Liegefläche 5-teilig
- Beinteile nahezu senkrecht abklappbar, dadurch sehr gute Sitzposition
- Gesamte Liegefläche elektromotorisch neigbar bis 12° (Trendelenburg)
- Liege feststehend mit Nivellierkappen zum Höhenausgleich
- Bedienung Hubsäule durch einen Handschalter, optional Drei-Stufen-Fußschalter
- Integrierte Sicherheitseinrichtung zur automatischen Verriegelung des Elektromotors
- Dewert-Hygiene-Ausstattung
Technische Daten:
- Elektromotorische Höhenverstellung von 620 mm bis 1.020 mm in 24 sec.
- Elektromotorische Neigungsverstellung bis 12° (Trendelenburg)
- Gesamtlänge der Liegefläche: 1.950 mm
- Gesamtbreite: 700 mm
- Belastbarkeit: 220 kg
Elektromotorische Höhenverstellung durch Hubsäule:
- Elektromotorische Höhenverstellung von 620 bis 1.020 mm durch mittig angeordnete Hubsäule,
dadurch großer Freiraum unterhalb der Liegefläche - Motorbedienung durch einen Handschalter, optional Drei-Stufen-Fußschalter
- Konstante Verstellgeschwindigkeit auch bei hoher Last durch integrierten AC-Motor mit 3.000 N
- Sanfte, ruckfreie Höhenverstellbarkeit
- Gesamte Liegefläche elektromotorisch neigbar bis 12° (Trendelenburg)
- Bedienung des Neigungsmotors durch Handschalter
- Individuelle Verstellmöglichkeiten aller Polstersegmente unabhängig weiterhin möglich
- Mit integrierter Sicherheitsfunktion nach neuester BfArM-Empfehlung:
Aktivierung des Antriebes durch "Doppeltipp"-Freischaltung, automatische Sperrung bei Nicht-Benutzung
Technik:
Fahrbar auf zentral feststellbaren Doppelrollen (1048-10);
Polsterfarbe: 64-174 sky
- Hohe Stabilität auch bei außermittiger Belastung der Liege durch spezielles, integriertes Führungssystem
- Verkleidung der Hubsäule durch 3 ineinandergleitende Kulissen aus eloxiertem Aluminium, silberfarbig
- Hohe Verwindungssteifigkeit durch Verwendung von großvolumigem Rechteck-Stahlrohr für Oberrahmen und Untergestell mit Materialwandstärken bis 3 mm
- Hohe Standsicherheit durch hohes Eigengewicht und weit auseinander stehende Füße
- Liege feststehend mit Nivellierkappen zum Höhenausgleich
- Einfache Hygiene durch offene Bauweise und gute Zugänglichkeit
- Hohe maximale Belastbarkeit von 220 kg
Polster:
Polsteraufteilung und Verstellung:
Liegefläche 5-teilig
- Kopfteil stufenlos durch Gasdruckfeder von -30° bis +35° verstellbar
- Kopfteillänge: 360 mm, mit Nasenschlitz und Abdeckung
- Rückenteil stufenlos durch 2 Gasdruckfedern von -15° bis +70°verstellbar
- Rückenteillänge: 570 mm
- Kopf- und Rückenteil miteinander verbunden, durch Verstellung des Rückenteils wird das Kopfteil ebenfalls verstellt
- Sitzteil fest, Sitzteillänge: 460 mm
- Fußteil 2-teilig: jedes Beinteil unabhängig voneinander nahezu senkrecht abklappbar, dadurch ideale Sitzposition
- Jedes Beinteil stufenlos durch Gasdruckfeder von -85° bis +20° verstellbar
- Beinteillänge: 550 mm, Beinteilbreite: 320 mm
- Höhenunabhängige Verstellung aller Liegeflächensegmente
- Gesamte Polsterauflage in ergonomischer Form, Verjüngung von Kopf- und Fußteil
- Neigungsverstellung der gesamten Liegefläche bis 12° (Trendelenburg)
Polsteraufbau:
- Polsterteilstärke 60 mm
- Trägerplatte bestehend aus massivem 18mm-Schichtholz
- 2-lagiger homogener Polyurethan-Schaumstoff (kein Verbundschaum) mit RG 46 und RG 75
- Mit Eckenradius, Polster nahtfrei bezogen
- Dewert-Hygiene-Ausstattung:
o Scharnierabdeckung aus identischem Bezugsmaterialo Polsterunterseite komplett mit Kunstleder bezogen
o Entlüftungsöffnungen an der Polsterunterseite
o Einfache Hygiene durch offene Bauweise
o Optional: Polsterbezugsmaterial Skai Toronto EN mit staynu
Polsterbezug:
Ausstattungsoptionen

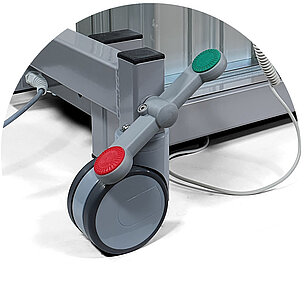

Fahrbar auf 4 Doppelrollen zentral
feststellbar, Ø 100 mm, Untergestell
tiefergelegt
Rad-Hebe-System mit ergonomischen Fuß-
hebeln zur gesteuerten Absenkung der Liege,
Untergestell tiefergelegt
(Abb. ähnlich)
- Fahrbar auf 4 Doppelrollen mit Zentralfeststellsystem, Ø 100 mm, Untergestell tiefergelegt, Grundhöhe + 20 mm (Art.-Nr. 1048)
- Rad-Hebe-System
Kombination aus festem Stand auf den Liegenfüßen und Fahrbarkeit auf Doppelrollen mit Ø 75 mm
4 Fußhebel mit 2 ergonomisch angeordneten Gegenhaltern ermöglichen ein fußgesteuertes, geräuscharmes Absenken auf die Liegenfüße oder Anheben auf die Doppelrollen. Nicht für den Patiententransport geeignet.
Untergestell tiefergelegt, Grundhöhe +20 mm (Art.-Nr. 1047)

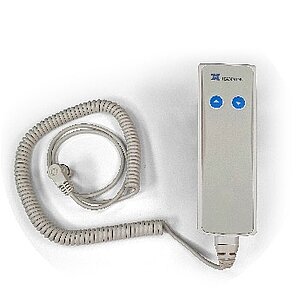

1 Handschalter mit Magnet
zur Befestigung an der
Rückseite
- 1 Drei-Stufen-Fußschalter für Niedervoltsteuerung (Art.-Nr. 1910-3E):
Sobald der Bediener starken Druck auf die Abwärtstaste des Fußschalters ausübt – beispielsweise, weil der Liegenoberrahmen auf sein Bein drückt – wird im Fußschalter eine dritte Stufe aktiviert. Diese löst ein sofortiges Stoppen des Motors aus. Der Motor verfährt anschließend automatisch einige cm nach oben, um den Bediener im Falle einer Einklemmung zu befreien. - 1 Handschalter für Niedervoltsteuerung (Art.-Nr. 1920E)
Entfall Nasenschlitz und Füllpolster
- Entfall Nasenschlitz, eingepolstert in das Kopfteil und Füllpolster für Nasenschlitz (Art.-Nr. 1615-EF)
- Softpolster für hohen Liegekomfort für Liegenbreite 700 mm, Stärke: + 20 mm (Art.-Nr. 1770)
- Softpolster für hohen Liegekomfort für Liegenbreite 800 mm, Stärke: + 20 mm (Art.-Nr. 1780)
- Polster mittelweich durch Kaltschaumauflage, Liegenbreite 700 mm, Stärke: + 10 mm (Art.-Nr. 1772)
- Polster mittelweich durch Kaltschaumauflage, Liegenbreite 800 mm, Stärke: + 10 mm (Art.-Nr. 1782)

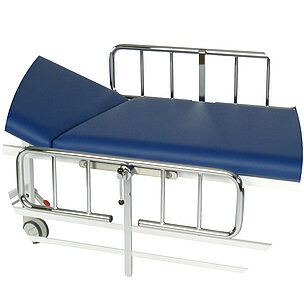

1 Stück Seitensicherung für Normschiene
mit Befestigungskloben, komplett aus
Stahlrohr, Länge 800 mm
- 1 Stück Seitensicherung für Normschiene mit Befestigungskloben, verchromt, komplett aus Stahlrohr, Länge 800 mm (Art.-Nr. 1005)

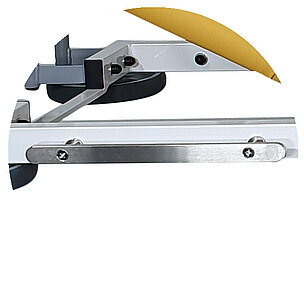

1 Stück Normschiene 350 mm lang
1 Befestigungskloben für
Normschiene, Aufnahme passend für
Rohr-Ø 18 mm
1 seitliche Armstütze, schwenk- und
abnehmbar, zusätzlich dreh- und
kippbar, für Normschiene
- 1 Stück Normschiene 350 mm lang (Art.-Nr. 1410)
- 1 Befestigungskloben für Normschiene, Aufnahme passend für Rohr-Ø 18 mm (Art.-Nr. 1430)
- 1 Armauflage für Normschiene, ohne Befestigungskloben (Art.-Nr. 1440)
Fußteil 1-teilig
- Fußteil 1-teilig (Art.-Nr. G101)
