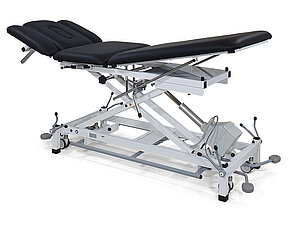

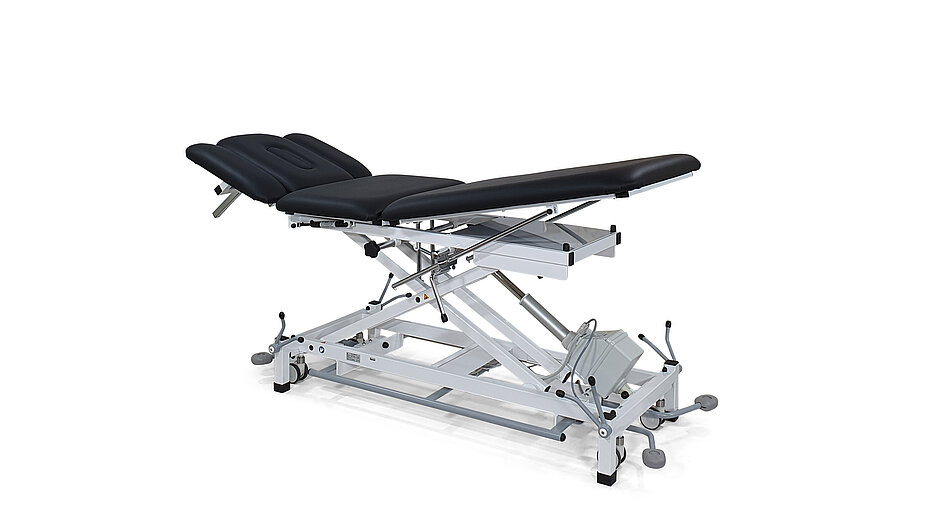

Therapie-Liege mit 3 verstellbaren Polstersegmenten
Modell 2830-..XL
Modell 2830-00XLE
Modell 2830-00XL/H

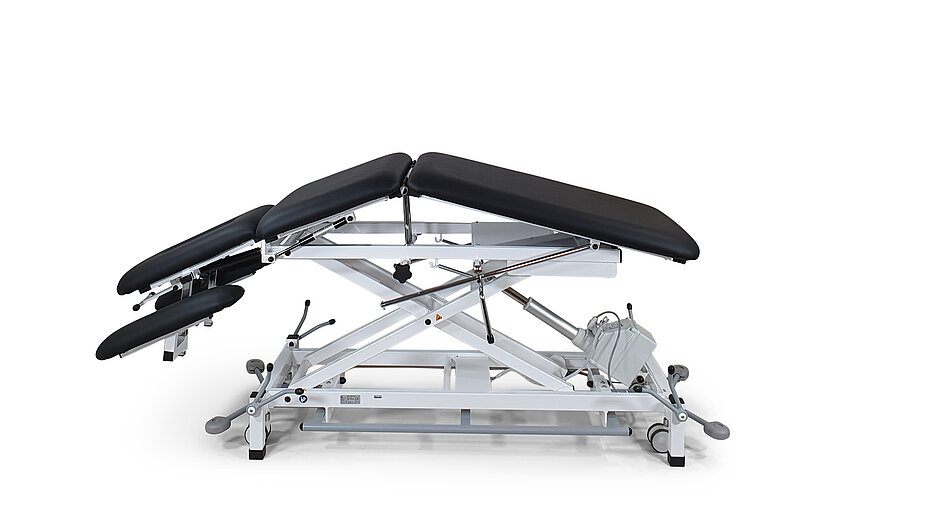

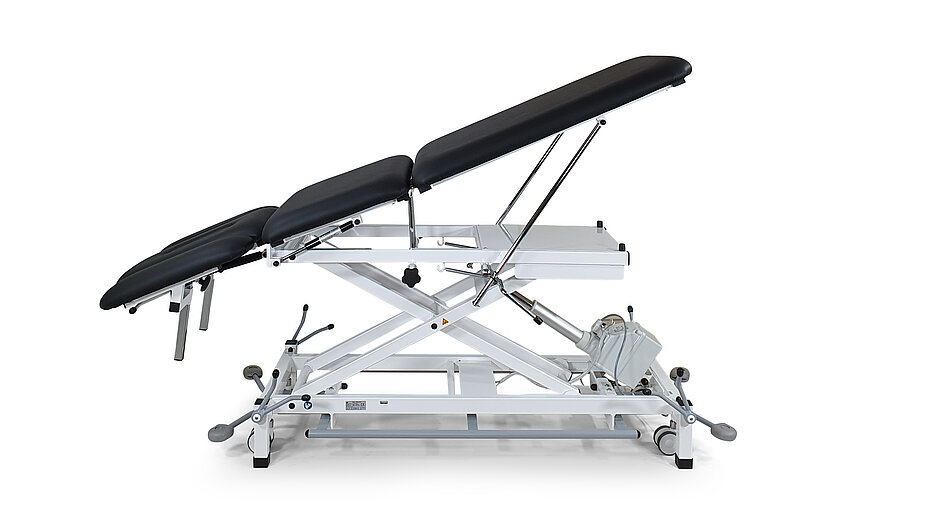

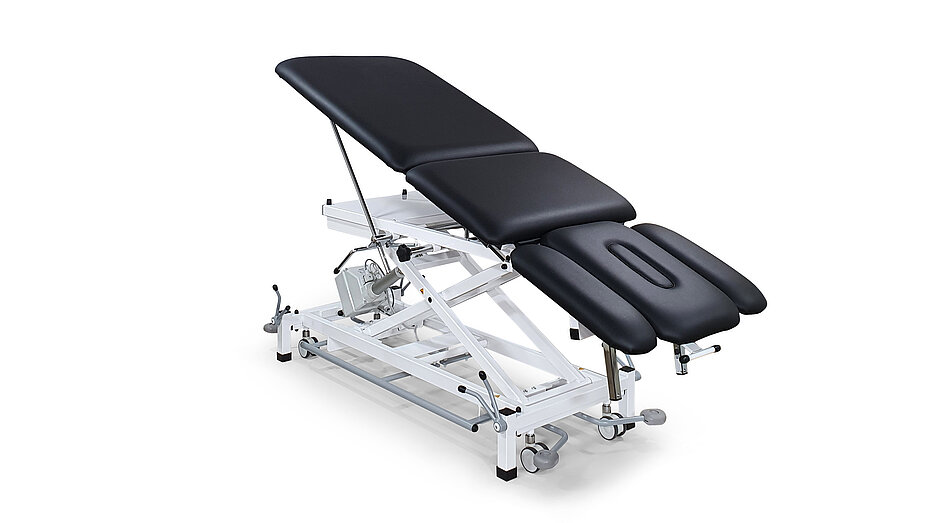

Modell 2830-00XLE (Polsterfarbe 64-716 black) mit Ausstattungsoptionen:
Rad-Hebe-System (045N), umlaufende Fußbedienung (095E), Kopfteil 3-teilig (056)

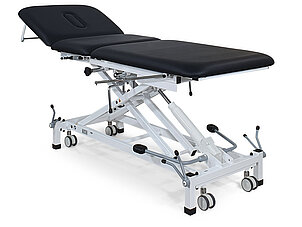

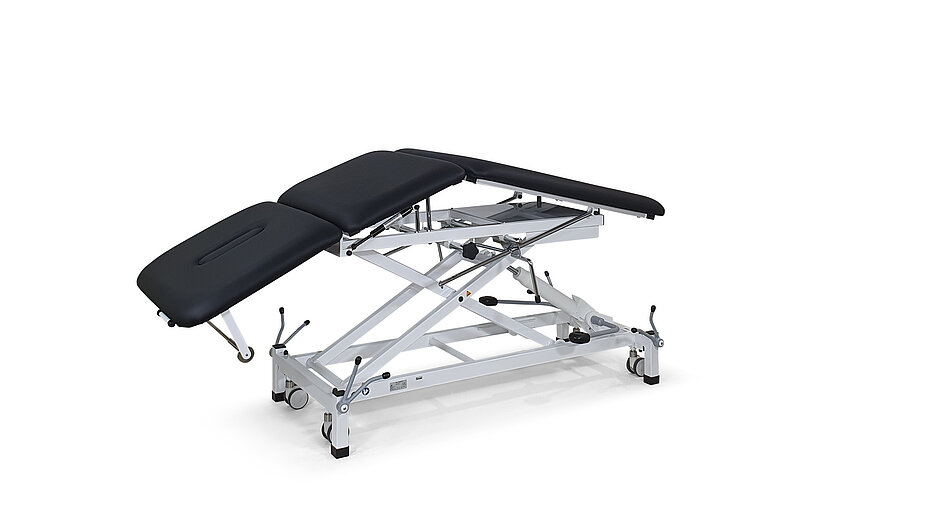

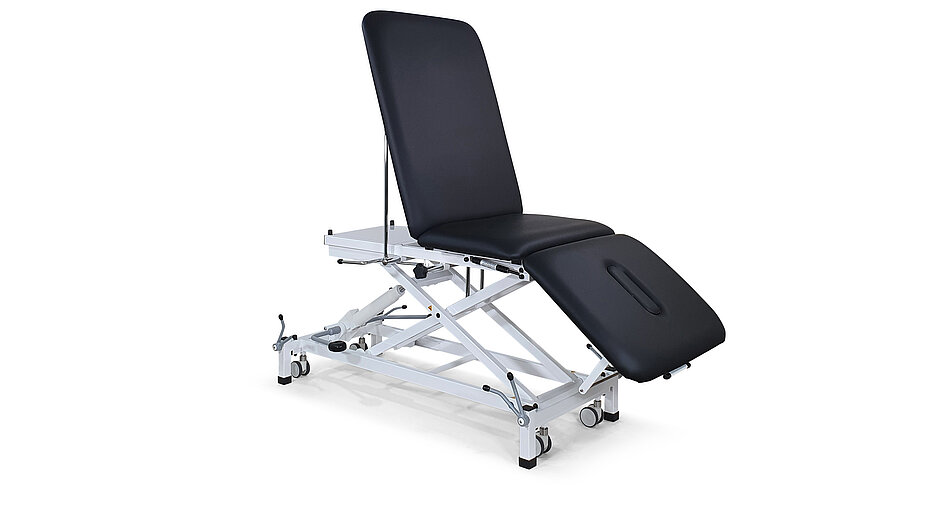

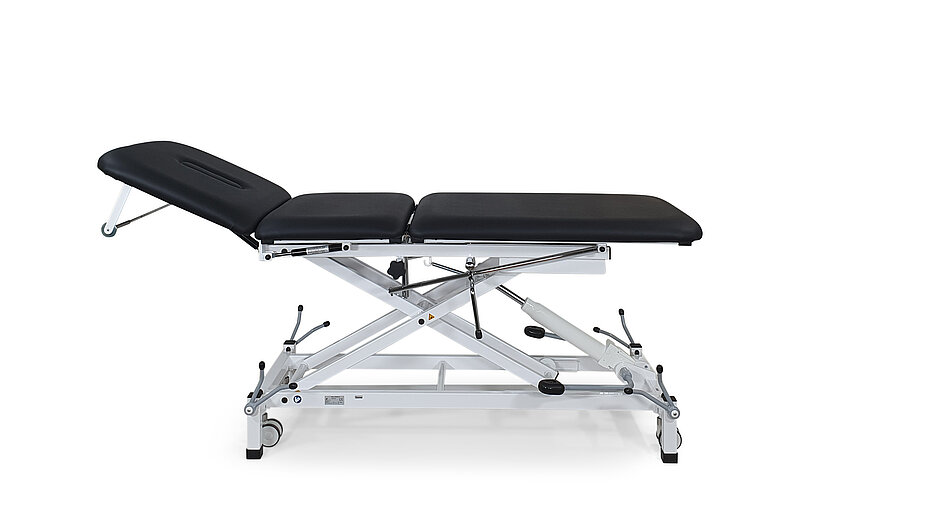

Modell 2830-00XL/H (Polsterfarbe 64-716 black) mit Ausstattungsoptionen:
Rad-Hebe-system (045N), Papierrollenhalter (010K)
2830-00XLE und 2830-00XL/H (700 mm breit) weiß pulverbeschichtet (RAL 9010)
2830-03XLE und 2830-03XL/H (700 mm breit) weißaluminium pulverbeschichtet (RAL 9006)
2830-04XLE und 2830-04XL/H (700 mm breit) graualuminium pulverbeschichtet (RAL 9007)
Zur Konfiguration des Liegengestells / Rahmens stehen Ihnen die Farben weiß (RAL 9010), weißaluminium (RAL 9006) und graualuminium (RAL 9007) zur Auswahl*.
*Abweichungen zwischen den abgebildeten Farben und dem Original sind aufgrund differierender Monitor-/Grafikkarteneinstellungen möglich.
Auf Wunsch sind weitere Farbtöne möglich.
Kontaktieren Sie uns gern!
Zur Farbkonfiguration Ihres Liegenpolsters präsentieren wir Ihnen unsere Farbpalette in den verschiedenen Qualitäten
- Skai Toronto EN mit staynu (mit Struktur)
- Skai Tovega EN mit staynu (glatt)
Grundausstattung:
- Liegefläche 3-teilig
- Mittelteil zur Dachstellung verstellbar, Trendelenburgpositionierung möglich
- Liege feststehend mit Nivellierkappen zum Höhenausgleich
- Höhenverstellung wahlweise elektromotorisch oder hydraulisch
- Dewert-Hygiene-Ausstattung
Technische Daten:
- Höhenverstellbereich:
o Elektromotorisch (Modell 2830-..XLE): 510 mm bis 950 mm
in 22 Sek.
o Hydraulisch (Modell 2830-..XL/H): 530 mm bis 950 mm - Länge der Liegefläche: 1.950 mm
- Breite der Liegefläche: 700 mm
- Belastbarkeit: 250 kg (maximales Patientengewicht)
Höhenverstellung wahlweise:
Polsterfarbe: 64-716 black
- Elektromotorische Höhenverstellung von 510 mm bis 950 mm in 22 Sek durch AC-Motor mit 10.000 N Druckkraft
- Bedienung des Elektromotors durch einen Handschalter, optional Drei-Stufen-Fußschalter
- Konstante Verstellgeschwindigkeit auch bei hoher Last
Integriertes Sicherheitskonzept (nach neuester BfArM-Empfehlung):
- Aktivierung des Antriebes durch "Doppeltipp"-Freischaltung, automatische Sperrung bei Nicht-Benutzung
- Aktiver Freilauf des Elektromotors in Abwärtsrichtung mit automatischem Auskuppeln bei Widerstand, Unterbrechung des Kraftflusses
Polsterfarbe: 64-716 black
- Manuell hydraulische Höhenverstellung von 530 mm bis 950 mm durch Hydraulikpumpe mit 10.000 N Druckkraft
- Tritthebel beidseitig der Liegefläche
Technik:
- Robuste und verwindungssteife Gestellkonstruktion, seit vielen Jahren im anspruchsvollen Krankenhaus-Alltag bewährt
- Liegengestell mit stabilem Twin-Scherensystem, dadurch hohe Kraftübertragung möglich
- Verwendung dickwandiger Stahlrohre mit Wandstärken bis 3,5 mm und massiven Achsen mit Ø 20 mm
- Spielfreie Rollenführungen zur Aufnahme der vertikalen und horizontalen Kräfte
- Hohe Standsicherheit durch hohes Eigengewicht und weit auseinander stehende Füße
- Liege feststehend mit Nivellierkappen zum Höhenausgleich bei Bodenunebenheiten
- Einfache Hygiene durch offene Bauweise und gute Zugänglichkeit
- Hohe maximale Belastbarkeit von 250 kg
- Regelmäßige Prüfung mit der 4-fachen maximalen Belastung (1.000 kg)
Polster:
Polsteraufteilung und Verstellung:
Liegefläche 3-teilig:
- Kopfteil stufenlos durch Gasdruckfeder von -40 bis +45° verstellbar
- Kopfteillänge: 540 mm, mit Nasenschlitz und Abdeckpolster
- Mittelteil zur Dachstellung verstellbar, unterstützt durch 2 Gasdruckfedern, spielfreie Einstellung der gewünschten Position durch die Fixierung von 2 Führungsstangen
- Mittelteillänge: 470 mm
- Fußteil stufenlos bis +70° verstellbar durch selbstfixierendes und spielfreies Stangensystem
- Fußteillänge: 940 mm
- Trendelenburgpositionierung möglich
Polsteraufbau:
- Polsterteilstärke 60 mm
- Trägerplatte bestehend aus massivem 18mm-Schichtholz
- 2-lagiger homogener Polyurethan-Schaumstoff (kein Verbundschaum) mit RG 46 und RG 75
- Mit Eckenradius, Polster nahtfrei bezogen
- Dewert-Hygiene-Ausstattung:
o Scharnierabdeckung aus identischem Bezugsmaterial
o Polsterunterseite komplett mit Kunstleder bezogen
o Entlüftungsöffnungen an der Polsterunterseite
o Einfache Hygiene durch offene Bauweise
o Optional: Polsterbezugsmaterial Skai Toronto EN mit staynu
Polsterbezug:
Ausstattungsoptionen
Fahrbar auf 4 einzeln
feststellbaren Comfort-Doppelrollen,
Grundhöhe - 15 mm
Fahrbar auf 4 Doppelrollen
zentral feststellbar,
Ø 100 mm,
Grundhöhe + 20 mm
Rad-Hebe-System
mit ergonomischen Fußhebeln
zur gesteuerten Absenkung
der Liege
- Fahrbar auf 4 Comfort-Doppelrollen, Ø 100 mm, einzeln feststellbar, Grundhöhe - 15 mm (Art.-Nr. 040N)
- Fahrbar auf 4 Doppelrollen mit Zentralfeststellsystem, Ø 100 mm, Grundhöhe + 20 mm (Art.-Nr. 046)
- Rad-Hebe-System
Kombination aus festem Stand auf den Liegenfüßen und Fahrbarkeit auf Doppelrollen mit Ø 75 mm
4 Fußhebel mit 2 ergonomisch angeordneten Gegenhaltern ermöglichen ein fußgesteuertes, geräuscharmes Absenken auf die Liegenfüße oder Anheben auf die Doppelrollen. Nicht für den Patiententransport geeignet. (Art.-Nr. 045N)
1 Drei-Stufen-Fußschalter
1 Handschalter für Niedervoltsteuerung
1 Fixierung für Fußschalter am Untergestell
Dachstellung elektromotorisch
Längsseitige Fußbedienung
Umlaufende ergonomische Fußbedienung
mit Sicherheitsverstellung
- 1 Drei-Stufen-Fußschalter für Niedervoltsteuerung (Art.-Nr. 091-3E):
Sobald der Bediener starken Druck auf die Abwärtstaste des Fußschalters ausübt – beispielsweise, weil der Liegenoberrahmen auf sein Bein drückt – wird im Fußschalter eine dritte Stufe aktiviert. Diese löst ein sofortiges Stoppen des Motors aus. Der Motor verfährt anschließend automatisch einige cm nach oben, um den Bediener im Falle einer Einklemmung zu befreien. - 1 Handschalter für Niedervoltsteuerung (Art.-Nr. 090E)
- 1 Fixierung für Fußschalter am Untergestell (Art.-Nr. 092E)
- Dachstellung elektromotorisch (Art.-Nr. 065E)
- Längsseitige Fußbedienung (Art.-Nr. 094E):
Bedienung der Höhenverstellung an den Längsseiten möglich, pulverbeschichtet in RAL 9006,
mit Sicherheitsverstellrichtung: Stange drücken = Liege fährt nach oben; Stange anheben = Liege fährt nach unten - Umlaufende Fußbedienung (Art.-Nr. 095E):
Bedienung der Höhenverstellung an allen Seiten möglich, pulverbeschichtet in RAL 9006,
mit Sicherheitsverstellrichtung: Stange drücken = Liege fährt nach oben; Stange anheben = Liege fährt nach unten
Entfall Nasenschlitz und Füllpolster

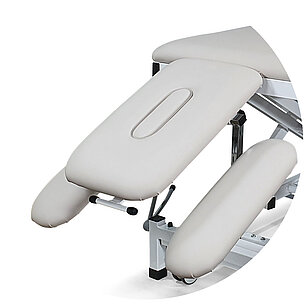

Kopf 3-teilig mit Armstützen,
stufenlos absenk- und abnehmbar
- Entfall Nasenschlitz, eingepolstert in das Kopfteil und Füllpolster für Nasenschlitz (Art.-Nr. 1615-EF)
- Kopf 3-teilig mit Armstützen, stufenlos absenk- und abnehmbar, dann Papierrollenhalter am Kopfteil nicht möglich (Art.-Nr. 056)
Verstellbereich -25° bis +45°
Abmessungen: Kopfteil: L 540 mm x B 370 mm | Armteil: L 500 mm x B 160 mm
Papierrollenhalter, Befestigung unter dem Kopfteil, für Liegenbreite 700 mm
Papierrollenhalter, Befestigung am Fußteil
(nicht vorstehend), für Liegenbreite 700 mm
- Papierrollenhalter, Befestigung unter dem Kopfteil (nicht vorstehend), für Liegenbreite 700 mm, nicht bei Kopfteil 3-teilig (Art.-Nr. 010K)
- Papierrollenhalter, Befestigung am Fußteil (nicht vorstehend), für Liegenbreite 700 mm (Art.-Nr. 010K/F)
- Polsterbreite 800 mm (Art.-Nr. 007)
- Polster mittelweich durch Kaltschaumauflage, für Liegenbreite 700 mm, Polsterstärke 70 mm (Art.-Nr. B1772)

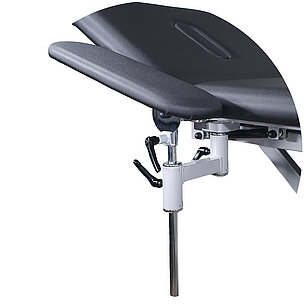

1 seitliche Armstütze, schwenk- und abnehmbar, zusätzlich dreh- und kippbar, fest angebracht
- 1 seitliche Armstütze, schwenk- und abnehmbar, zusätzlich dreh- und kippbar, fest angebracht (Art.-Nr. 088)
