2-teilige Schwerlastliege mit elektromotorischer Höhenverstellung
Modell 7209-..E

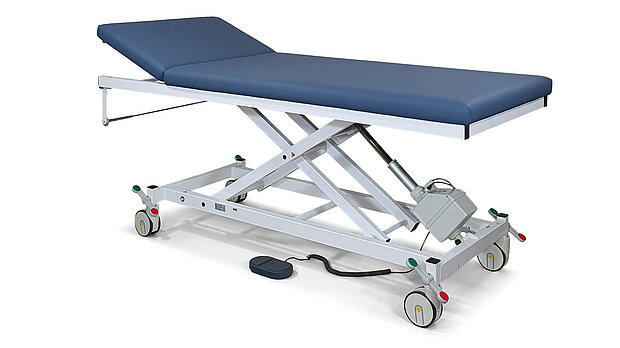

7209-00E (Polsterfarbe 64-701 stone blue) mit Ausstattungsoptionen:
Fahrbar auf Schwerlastrollen mit Zentralfeststellsystem (1189), Papierrollenhalter (1280K), Fußschalter anstelle von Handschalter

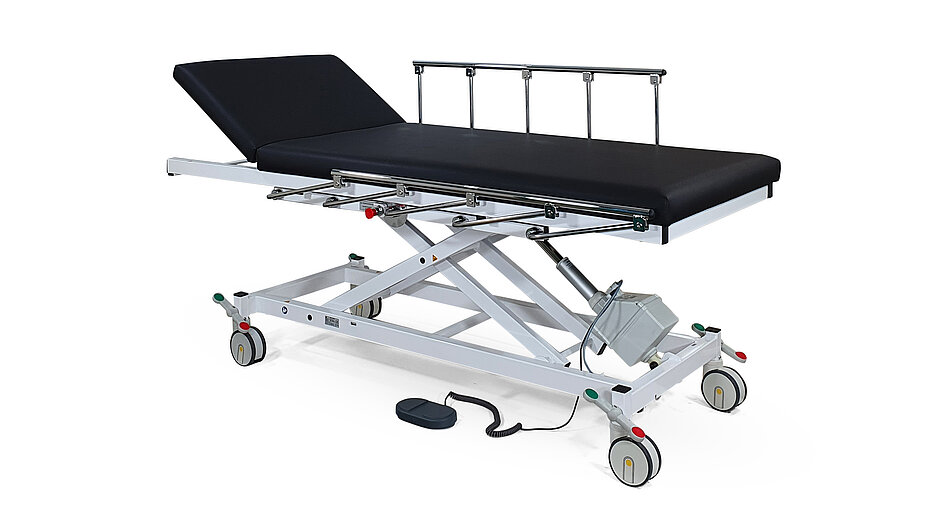

7209-00E (Polsterfarbe 64-716 black) mit Ausstattungsoptionen:
Fahrbar auf Schwerlastrollen mit Zentralfeststellsystem (1189), Seitensicherung seitlich versenkbar (1080), Fußschalter anstelle von Handschalter
Modell 7209-00E (800 mm breit) weiß pulverbeschichtet (RAL 9010)
Modell 7209-03E (800 mm breit) weißaluminium pulverbeschichtet (RAL 9006)
Modell 7209-04E (800 mm breit) graualuminium pulverbeschichtet (RAL 9007)
Zur Konfiguration des Liegengestells / Rahmens stehen Ihnen die Farben weiß (RAL 9010), weißaluminium (RAL 9006) und graualuminium (RAL 9007) zur Auswahl*.
*Abweichungen zwischen den abgebildeten Farben und dem Original sind aufgrund differierender Monitor-/Grafikkarteneinstellungen möglich.
Auf Wunsch sind weitere Farbtöne möglich.
Kontaktieren Sie uns gern!
Zur Farbkonfiguration Ihres Liegenpolsters präsentieren wir Ihnen unsere Farbpalette in den verschiedenen Qualitäten
- Skai Toronto EN mit staynu (mit Struktur)
- Skai Tovega EN mit staynu (glatt)
Grundausstattung:
- Liegefläche 2-teilig
- Hohe maximale Belastbarkeit von 400 kg
- Liege feststehend
- Integrierte Sicherheitseinrichtung zur automatischen Verriegelung des Elektromotors
- Dewert-Hygiene-Ausstattung
Technische Daten:
- Elektromotorisch höhenverstellbar von 500 mm bis 850 mm in 36 sec.
- Gesamtlänge der Liegefläche: 1.950 mm
- Gesamtbreite der Liegefläche: 800 mm
- Belastbarkeit: 400 kg (maximales Patientengewicht)
Elektromotorische Höhenverstellung:
- Elektromotorische Höhenverstellung durch speziellen leistungsstarken AC-Schwerlast-Elektromotor von 500 mm bis 850 mm
- Motorbedienung durch einen Handschalter, optional Drei-Stufen-Fußschalter
- Konstante Hubgeschwindigkeit auch bei Volllast
-
Integriertes Sicherheitskonzept (nach neuester BfArM-Empfehlung):
- Aktivierung des Antriebes durch "Doppeltipp"-Freischaltung, automatische Sperrung bei Nicht-Benutzung
- Aktiver Freilauf des Elektromotors in Abwärtsrichtung mit automatischem Auskuppeln bei Widerstand, Unterbrechung des Kraftflusses
Technik:

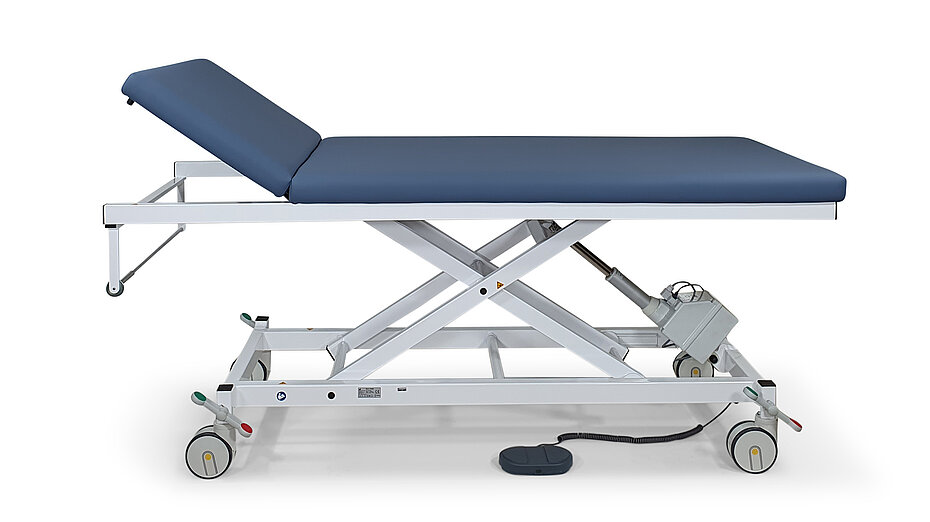

Fahrbar auf Schwerlastrollen mit Zentralfeststellsystem (1189), Papierrollenhalter (1280K);
Polsterfarbe: 64-701 stone blue
- Robuste Gestellkonstruktion, seit vielen Jahren im anspruchsvollen Krankenhaus-Alltag bewährt
- Liegengestell mit äußerst stabilem, verbreitertem Twin-Scherensystem, dadurch sehr hohe Kraftübertragung möglich
- Verwendung dickwandiger Stahlrohre mit Wandstärken bis 3,5 mm und massiver Achsen mit Ø 20 mm
- Hohe Standsicherheit durch hohes Eigengewicht und weit auseinander stehende Füße
- Liege feststehend mit Nivellierkappen zum Höhenausgleich
- Einfache Hygiene durch offene Bauweise und gute Zugänglichkeit
- Hohe maximale Belastbarkeit von 400 kg
- Regelmäßige Prüfung mit der 4-fachen maximalen Belastung (1600 kg)
Polster:
Polsteraufteilung und Verstellung:
Liegefläche 2-teilig:
- Kopfteil stufenlos durch Gasdruckfeder von 0° bis +40° verstellbar
- Kopfteillänge: 500 mm, optional mit Nasenschlitz und Abdeckpolster
- Fußteil fest
- Fußteillänge: 1.450 mm
Polsteraufbau:
- Polsterteilstärke 80 mm
- Trägerplatte bestehend aus massivem 18 mm-Schichtholz, zusätzlich mit massivem Schichtholzrahmen
- 2-lagiger homogener Polyurethan-Schaumstoff (kein Verbundschaum) mit RG 75
- Dewert-Hygieneausstattung:
o Polsterunterseite komplett mit Kunstleder bezogen
o Entlüftungsöffnungen an der Polsterunterseite
o Einfache Hygiene durch offene Bauweise
o Optional: Polsterbezugsmaterial Skai Toronto EN mit staynu
Polsterbezug:
Ausstattungsoptionen
Fahrbar auf 4 Schwerlast-Doppelrollen
zentral feststellbar, Ø 125 mm
- Fahrbar auf 4 Schwerlast-Doppelrollen mit Zentralfeststellsystem, Ø 125 mm (Art.-Nr. 1189)
1 Drei-Stufen-Fußschalter für Niedervoltsteuerung
1 Handschalter für Niedervoltsteuerung
1 Fixierung für Fußschalter am Untergestell

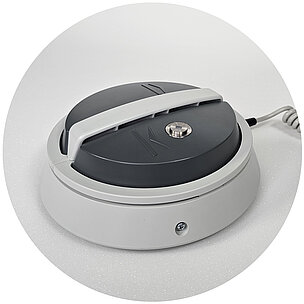

- 1 Drei-Stufen-Fußschalter für Niedervoltsteuerung (Art.-Nr. 1910-3E):
Sobald der Bediener starken Druck auf die Abwärtstaste des Fußschalters ausübt – beispielsweise, weil der Liegenoberrahmen auf sein Bein drückt – wird im Fußschalter eine dritte Stufe aktiviert. Diese löst ein sofortiges Stoppen des Motors aus. Der Motor verfährt anschließend automatisch einige cm nach oben, um den Bediener im Falle einer Einklemmung zu befreien. - 1 Handschalter für Niedervoltsteuerung (Art.-Nr. 1920E)
- 1 Fixierung für Fußschalter am Untergestell (Art.-Nr. 1940E)
Nasenschlitz, eingepolstert in das Kopfteil
Art.-Nr. 1620
Füllpolster für Nasenschlitz
- Nasenschlitz, eingepolstert in das Kopfteil (Art.-Nr. 1610)
- Füllpolster für Nasenschlitz (Art.-Nr. 1620)
Papierrollenhalter, Befestigung unter
dem Kopfteil (nicht vorstehend),
für Liegenbreite 800 mm
Papierrollenhalter, Befestigung am Fußteil
(nicht vorstehend), für Liegenbreite 800 mm
- Papierrollenhalter, Befestigung unter dem Kopfteil (nicht vorstehend), für Liegenbreite 800 mm (Art.-Nr. 1280K)
- Papierrollenhalter, Befestigung am Fußteil (nicht vorstehend), für Liegenbreite 800 mm (Art.-Nr. 1280F)

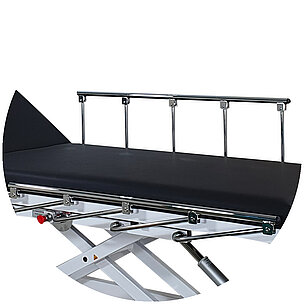

1 Stück Seitensicherung seitlich versenkbar,
verchromt, Stahlrohr ohne brechende
Kunststoffteile, Länge 1.060 mm
- 1 Stück Seitensicherung seitlich versenkbar, verchromt, Stahlrohr ohne brechende Kunststoffteile, Länge 1.060 mm (Art.-Nr. 1080)
- 1 Wandabweisrad Ø 150 mm (Art.-Nr. 1170)
Ablagekorb mit Halterung,
Abmessungen:
L. 530 x B. 370 x H. 80 mm
- Ablagekorb mit Halterung,
Abmessungen:
L. 530 x B. 370 x H. 80 mm (Art.-Nr. 1850)
