Universal-Liege mit elektromotorischer Höhenverstellung
Modell 1000-..E
Liege gelb: 1000-04E (Polsterfarbe 64-713 corn) mit Fußschalter anstelle von Handschalter

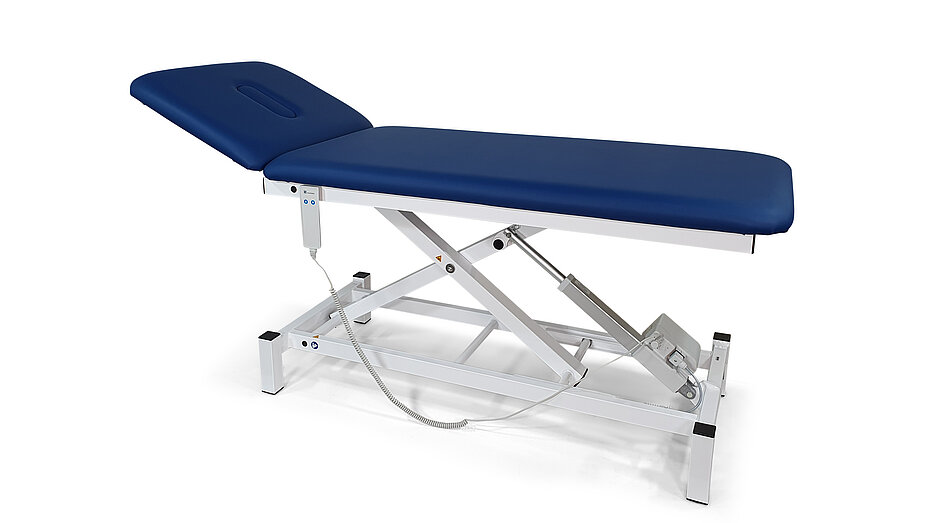

Liege blau: 1000-00E (Polsterfarbe 64-717 deep sea) in Grundausstattung

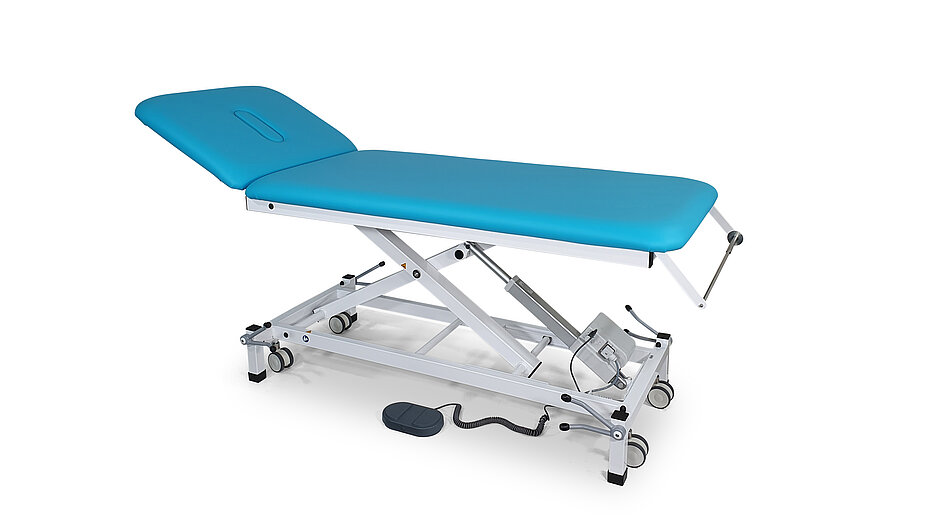

Liege türkis: 1000-00E (Polsterfarbe 64-173 smaragd) mit Ausstattungsoptionen:
Rad-Hebe-System (045N), Papierrollenhalter (010F), Fußschalter anstelle von Handschalter
Modell 1000-00E weiß pulverbeschichtet (RAL 9010)
Modell 1000-03E weißaluminium pulverbeschichtet (RAL 9006)
Modell 1000-04E graualuminium pulverbeschichtet (RAL 9007)
Zur Konfiguration des Liegengestells / Rahmens stehen Ihnen die Farben weiß (RAL 9010), weißaluminium (RAL 9006) und graualuminium (RAL 9007) zur Auswahl*.
*Abweichungen zwischen den abgebildeten Farben und dem Original sind aufgrund differierender Monitor-/Grafikkarteneinstellungen möglich.
Auf Wunsch sind weitere Farbtöne möglich.
Kontaktieren Sie uns gern!
Toronto EN: Von unten rechts (stone blue) bis oben links (rosé)
Zur Farbkonfiguration Ihres Liegenpolsters präsentieren wir Ihnen unsere Farbpalette in den zwei verschiedenen Qualitäten
- Skai Toronto EN mit staynu
und - Skai Pandoria Plus.
Grundausstattung:
- Liege feststehend mit Nivellierkappen zum Höhenausgleich
- Liegefläche 2-teilig
- Bedienung des Elektromotors durch einen Handschalter, optional Drei-Stufen-Fußschalter
- Integrierte Sicherheitseinrichtung zur automatischen Verriegelung des Elektromotors
- Mit Nasenschlitz und Abdeckpolster
- Dewert-Hygiene-Ausstattung
Technische Daten:
- Elektromotorisch höhenverstellbar
von 480 mm bis 920 mm in 22 Sek. - Gesamtlänge der Liegefläche: 1.950 mm
- Gesamtbreite der Liegefläche: 700 mm
- Belastbarkeit: 225 kg
Elektromotorische Höhenverstellung:
- Elektromotorische Höhenverstellung von 480 mm bis 920 mm durch AC-Motor mit 10.000 N Druckkraft
- Motorbedienung durch einen Handschalter, optional Drei-Stufen-Fußschalter
- Konstante Verstellgeschwindigkeit auch bei hoher Last
Integriertes Sicherheitskonzept (nach neuester BfArM-Empfehlung):
- Aktivierung des Antriebes durch "Doppeltipp"-Freischaltung, automatische Sperrung bei Nicht-Benutzung
- Aktiver Freilauf des Elektromotors in Abwärtsrichtung mit automatischem Auskuppeln bei Widerstand, Unterbrechung des Kraftflusses
- Das gleiche Modell mit hydraulischer Höhenverstellung finden Sie hier
Technik:

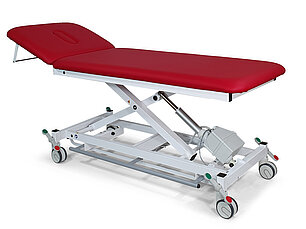

Fahrbar auf zentral feststellbaren Doppelrollen (046), längseitige Fußbedienung (094E), Papierrollenhalter (010K);
Polsterfarbe: 64-708 cherry
- Robuste und verwindungssteife Gestellkonstruktion, seit vielen Jahren im anspruchsvollen Krankenhaus-Alltag bewährt
- Liegengestell mit stabilem Single-Frame-Scherensystem
- Verwendung dickwandiger Stahlrohre mit Wandstärken bis 3,5 mm und massiven Achsen mit Ø 20 mm
- Spielfreie Rollenführungen zur Aufnahme der vertikalen und horizontalen Kräfte
- Hohe Standsicherheit durch hohes Eigengewicht und weit auseinander stehende Füße
- Liege feststehend mit Nivellierkappen zum Höhenausgleich bei Bodenunebenheiten
- Einfache Hygiene durch offene Bauweise und gute Zugänglichkeit
- Hohe maximale Belastbarkeit von 225 kg
- Regelmäßige Prüfung mit der 4-fachen maximalen Belastung
Polster:
Polsteraufteilung und Verstellung:
Liegefläche 2-teilig:
- Kopfteil stufenlos durch Gasdruckfeder von -35 bis +40° verstellbar
- Kopfteillänge: 550 mm, mit Nasenschlitz und Abdeckpolster
- Fußteil fest
- Fußteillänge: 1.400 mm
Polsteraufbau:
- Polsterteilstärke 65 mm
- Trägerplatte bestehend aus massivem 18mm-Schichtholz
- 2-lagiger homogener Polyurethan-Schaumstoff (kein Verbundschaum) mit RG 46 und RG 75
- Mit Eckenradius, Polster nahtfrei bezogen
- Dewert-Hygiene-Ausstattung:
- Scharnierabdeckung aus identischem Bezugsmaterial
- Polsterunterseite komplett mit Kunstleder bezogen
- Entlüftungsöffnungen an der Polsterunterseite
- Einfache Hygiene durch offene Bauweise
- Optional: Polsterbezugsmaterial Skai Toronto EN mit staynu
Polsterbezug:
Ausstattungsoptionen
Fahrbar auf 4 einzeln
feststellbaren Comfort-Doppelrollen,
Grundhöhe - 15 mm
Fahrbar auf 4 Doppelrollen
zentral feststellbar,
Ø 100 mm,
Grundhöhe + 20 mm
Fahrbar auf 4 Comfort-Doppelrollen
zentral feststellbar,
Ø 125 mm,
Grundhöhe + 50 mm
Rad-Hebe-System
mit ergonomischen Fußhebeln
zur gesteuerten Absenkung
der Liege
- Fahrbar auf 4 Comfort-Doppelrollen, Ø 100 mm, leicht laufend, einzeln feststellbar, Grundhöhe - 15 mm (Art.-Nr. 040N)
- Fahrbar auf 4 Doppelrollen mit Zentralfeststellsystem, Ø 100 mm, Grundhöhe + 20 mm (Art.-Nr. 046)
- Fahrbar auf 4 Comfort-Doppelrollen mit Zentralfeststellsystem, Ø 125mm, Grundhöhe + 50 mm (Art.-Nr. B1185)
- Rad-Hebe-System
Kombination aus festem Stand auf den Liegenfüßen und Fahrbarkeit auf Doppelrollen mit Ø 75 mm
4 Fußhebel mit 2 ergonomisch angeordneten Gegenhaltern ermöglichen ein fußgesteuertes, geräuscharmes Absenken auf die Liegenfüße oder Anheben auf die Doppelrollen. Nicht für den Patiententransport geeignet. (Art.-Nr. 045N)
1 Handschalter für Niedervoltsteuerung
1 Fixierung für Fußschalter am Untergestell
Längsseitige Fußbedienung mit
Sicherheitsverstellung
Umlaufende ergonomische Fußbedienung
mit Sicherheitsverstellung
- 1 Drei-Stufen-Fußschalter für Niedervoltsteuerung (Art.-Nr. 091-3E):
Sobald der Bediener starken Druck auf die Abwärtstaste des Fußschalters ausübt – beispielsweise, weil der Liegenoberrahmen auf sein Bein drückt – wird im Fußschalter eine dritte Stufe aktiviert. Diese löst ein sofortiges Stoppen des Motors aus. Der Motor verfährt anschließend automatisch einige cm nach oben, um den Bediener im Falle einer Einklemmung zu befreien. - 1 Handschalter für Niedervoltsteuerung (Art.-Nr. 090E)
- 1 Fixierung für Fußschalter am Untergestell (Art.-Nr. 092E)
- Längsseitige Fußbedienung (Art.-Nr. 094E),
Bedienung der Höhenverstellung an den Längsseiten möglich, pulverbeschichtet in RAL 9006
Mit Sicherheitsverstellrichtung: Stange drücken: Liege fährt nach oben; Stange anheben: Liege fährt nach unten - Umlaufende Fußbedienung (Art.-Nr. 096E),
Bedienung der Höhenverstellung an allen Seiten möglich, pulverbeschichtet in RAL 9006
Mit Sicherheitsverstellrichtung: Stange drücken: Liege fährt nach oben; Stange anheben: Liege fährt nach unten
Kopf 3-teilig mit Armstützen
Entfall Nasenschlitz und Füllpolster
- Kopf 3-teilig mit Armstützen, stufenlos absenk- und abnehmbar,
Verstellbereich -25° bis +45°, Papierrollenhalter Art.-Nr. 010K / 015K nicht möglich (Art.-Nr. 056) - Entfall Nasenschlitz und Füllpolster (Art.-Nr. 1615-EF)
Papierrollenhalter, Befestigung unter dem Kopfteil, für Liegenbreite 700 mm / 800 mm
Papierrollenhalter, Befestigung am Fußteil, für Liegenbreite 700 mm / 800 mm
- Papierrollenhalter, Befestigung unter dem Kopfteil, für Liegenbreite 700 mm / 800 mm (Art.-Nr. 010K) / (Art.-Nr. 015K)
- Papierrollenhalter, Befestigung am Fußteil, für Liegenbreite 700 mm / 800 mm (Art.-Nr. 010F) / (Art.-Nr. 015F)
- Polsterbreite: 800 mm (Art.-Nr. 006)
- Softpolster für hohen Liegekomfort für Liegenbreite 700 mm (Art.-Nr. B1770)
- Softpolster für hohen Liegekomfort für Liegenbreite 800 mm (Art.-Nr. B1780)
- Polster mittelweich durch Kaltschaumauflage, Liegenbreite 700 mm (Art.-Nr. B1772)
- Polster mittelweich durch Kaltschaumauflage, Liegenbreite 800 mm (Art.-Nr. B1782)
1 Paar Seitensicherungen seitlich versenkbar
- 1 Paar Seitensicherungen seitlich versenkbar, RAL 9006 pulverbeschichtet, komplett aus Stahlrohr, Länge 820 mm, dann mit Polster in mittelweicher Ausführung (Art.-Nr. 1008)
4 Wandabweisräder Ø 150 mm mit
Halterungen, für Liegenbreite
700 mm / 800 mm
- 4 Wandabweisräder Ø 150 mm mit Halterungen, für Liegenbreite 700 mm / 800 mm (Art.-Nr. B1175) / (Art.-Nr. B1176)
