5-teilige Säulenliege mit neigbarer Liegefläche
Modell 6075-04E (700 mm breit)

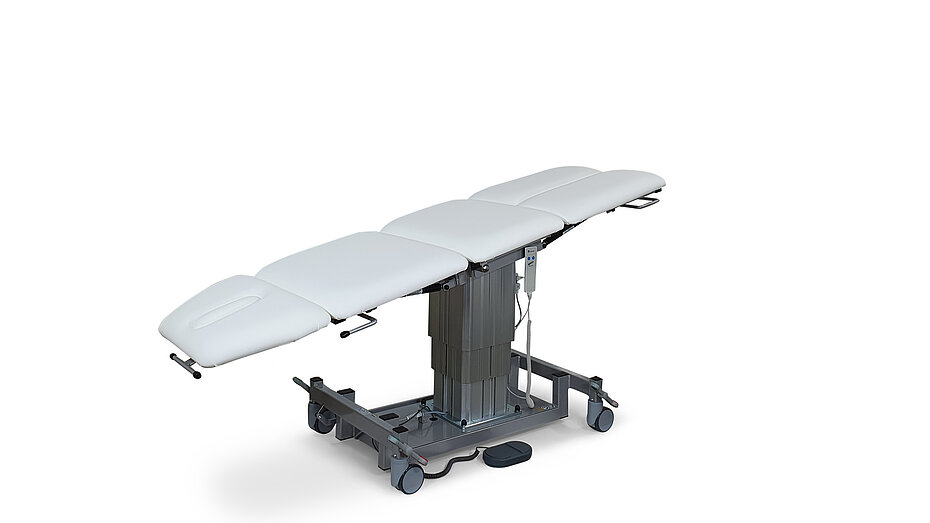

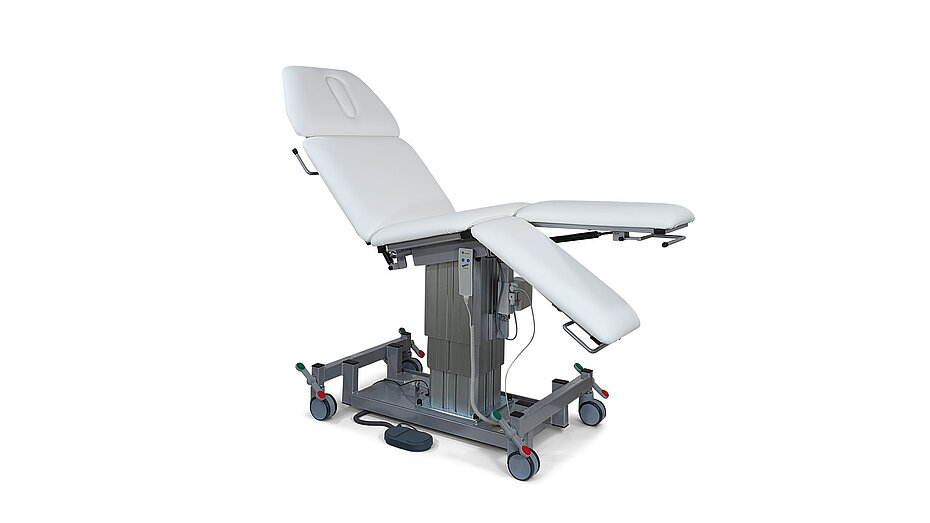

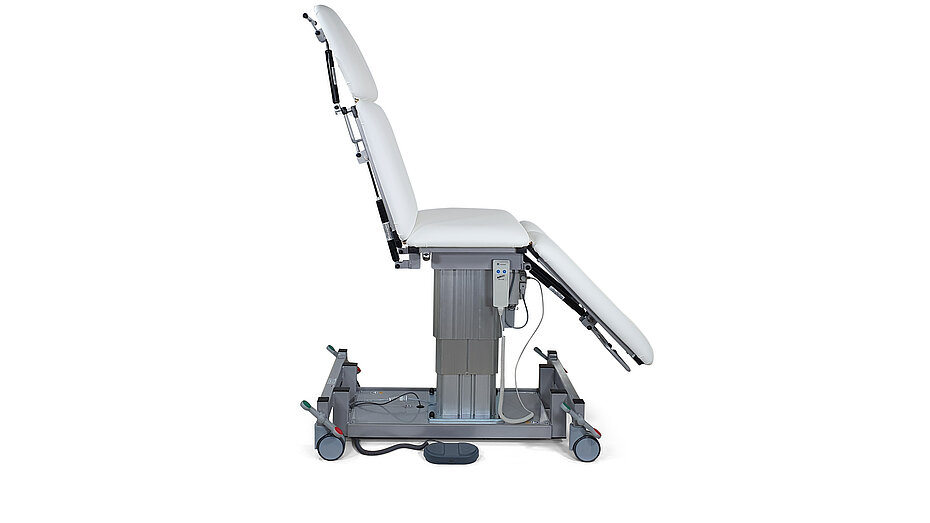

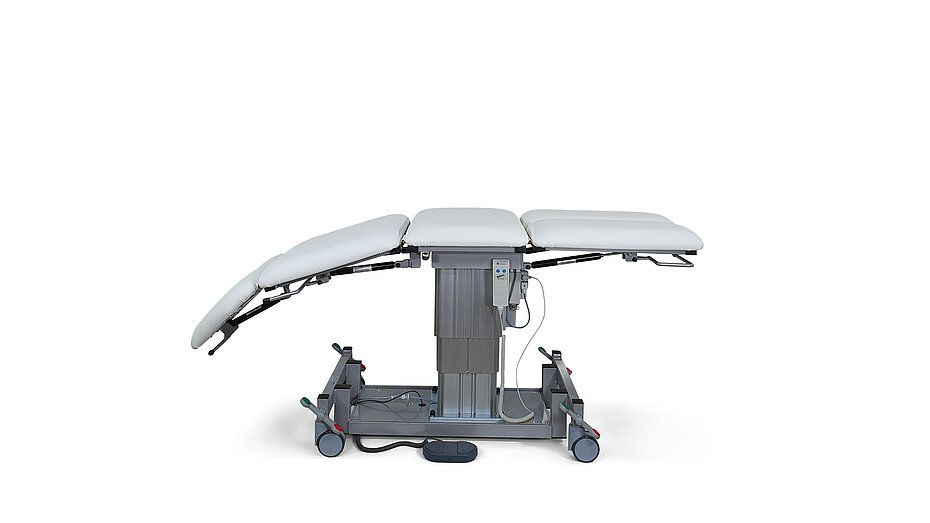

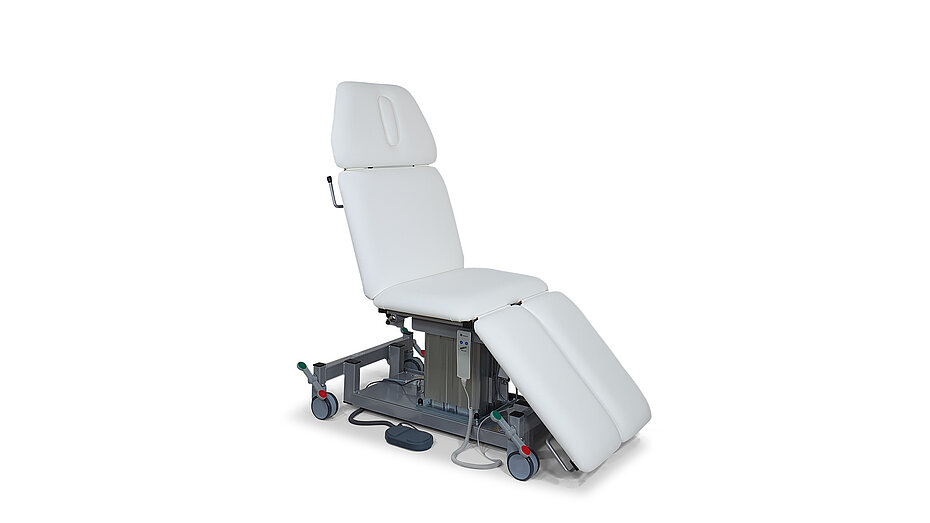

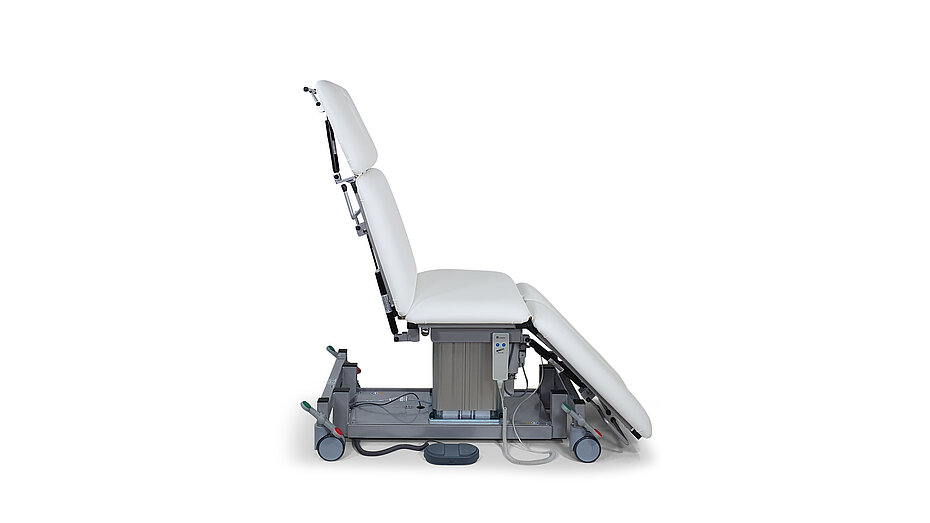

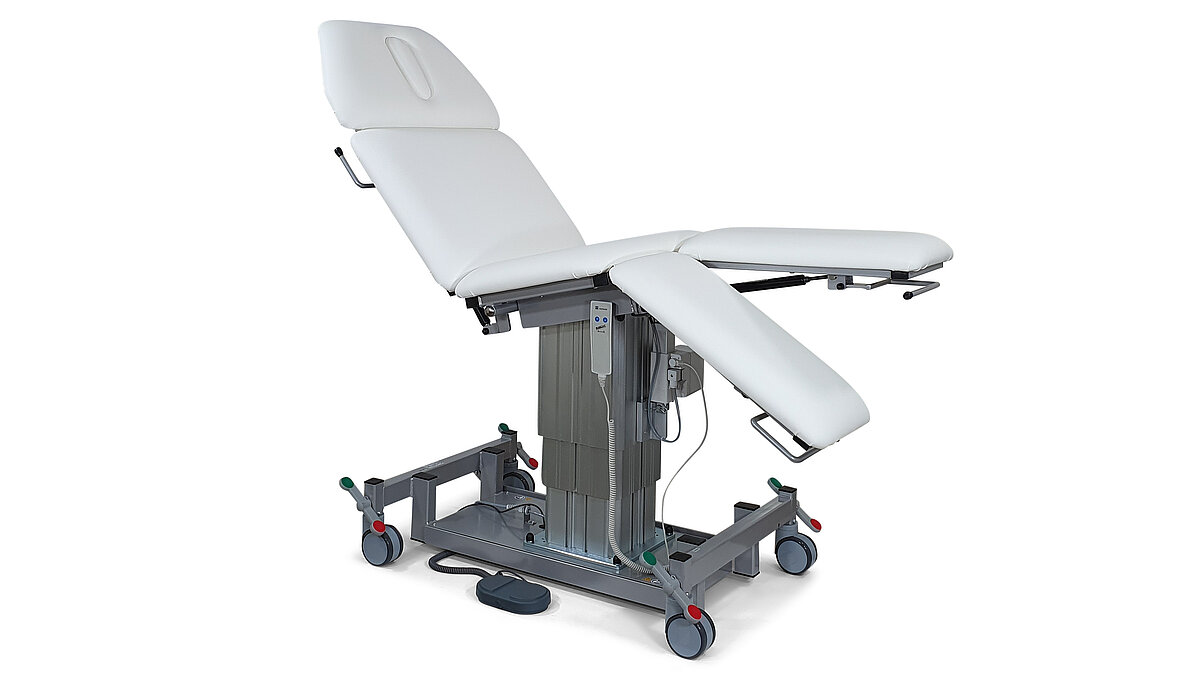

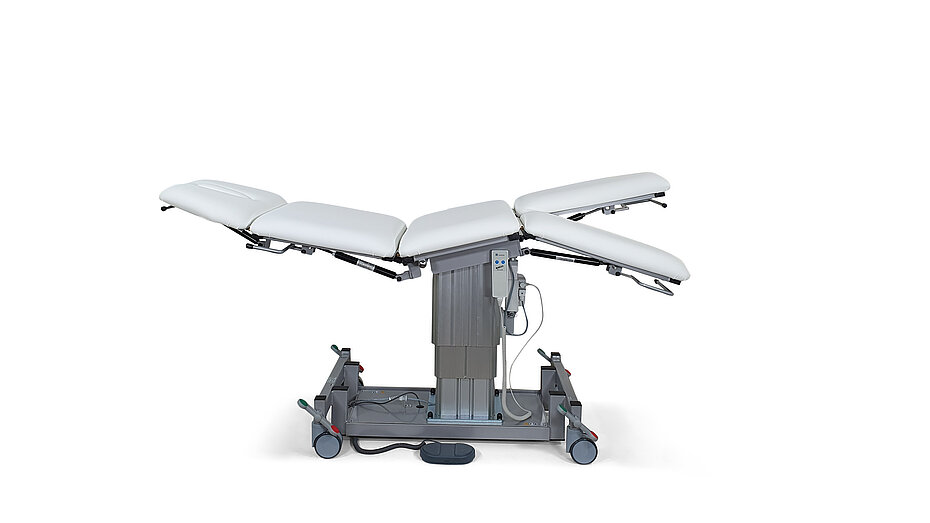

Modell 6075-04E (Polsterfarbe 64-702 white) mit Ausstattungsoption:
Fahrbar auf zentral feststellbaren Doppelrollen, Untergestell tiefer gelegt (1048), Fußschalter anstelle von Handschalter
Hubsäule aus eloxiertem Aluminium, silberfarbig
Modell 6075-03E weißaluminium pulverbeschichtet (RAL 9006)
Modell 6075-04E graualuminium pulverbeschichtet (RAL 9007)
Zur Konfiguration des Liegengestells / Rahmens stehen Ihnen die Farben weißaluminium (RAL 9006) und graualuminium (RAL 9007) zur Auswahl*.
*Abweichungen zwischen den abgebildeten Farben und dem Original sind aufgrund differierender Monitor-/Grafikkarteneinstellungen möglich.
Auf Wunsch sind weitere Farbtöne möglich.
Kontaktieren Sie uns gern!
Toronto EN: Von unten rechts (stone blue) bis oben links (rosé)
Zur Farbkonfiguration Ihres Liegenpolsters präsentieren wir Ihnen unsere Farbpalette in den zwei verschiedenen Qualitäten
- Skai Toronto EN mit staynu
und - Skai Pandoria Plus.
Grundausstattung:
- Liegefläche 5-teilig
- Gesamte Liegefläche elektromotorisch neigbar bis 12° (Trendelenburg)
- Liege feststehend mit Nivellierkappen zum Höhenausgleich
- Bedienung Hubsäule durch einen Hanschalter, optional Drei-Stufen-Fußschalter
- Integrierte Sicherheitseinrichtung zur automatischen Verriegelung des Elektromotors
- Dewert-Hygiene-Ausstattung
Technische Daten:
- Elektromotorische Höhenverstellung von 560 mm bis 960 mm in 24 sec.
- Elektromotorische Neigungsverstellung bis 12°
(Trendelenburg) - Gesamtlänge der Liegefläche: 2.040 mm
- Gesamtbreite der Liegefläche: 700 mm
- Belastbarkeit: 220 kg
Elektromotorische Höhenverstellung durch Hubsäule:
- Elektromotorische Höhenverstellung von 560 mm bis 960 mm durch mittig angeordnete Hubsäule, dadurch großer Freiraum unterhalb der Liegefläche
- Motorbedienung durch einen Handschalter, optional Drei-Stufen-Fußschalter
- Konstante Verstellgeschwindigkeit auch bei hoher Last durch integrierten AC-Motor mit 3.000 N
- Gesamte Liegefläche elektromotorisch neigbar bis 12° (Trendelenburg)
- Bedienung des Neigungsmotors durch Handschalter
- Individuelle Verstellmöglichkeiten aller Polstersegmente unabhängig weiterhin möglich
- Sanfte, ruckfreie Höhenverstellbarkeit
- Mit integrierter Sicherheitsfunktion nach neuester BfArM-Empfehlung:
Aktivierung des Antriebes durch "Doppeltipp"-Freischaltung, automatische Sperrung bei Nicht-Benutzung
Technik:
Polsterfarbe: 64-702 white
- Hohe Stabilität auch bei außermittiger Belastung der Liege durch spezielles, integriertes Führungssystem
- Verkleidung der Hubsäule durch 3 ineinandergleitende Kulissen aus eloxiertem Aluminium, silberfarbig
- Hohe Verwindungssteifigkeit durch Verwendung von großvolumigem Rechteck-Stahlrohr für Oberrahmen und Untergestell mit Materialwandstärken bis 3 mm
- Hohe Standsicherheit durch hohes Eigengewicht und weit auseinander stehende Füße
- Liege feststehend mit Nivellierkappen zum Höhenausgleich
- Einfache Hygiene durch offene Bauweise und gute Zugänglichkeit
- Hohe maximale Belastbarkeit von 220 kg
Polster:
Polsteraufteilung und Verstellung:
Liegefläche 5-teilig
- Kopfteil stufenlos durch Gasdruckfeder von -30° bis +35° verstellbar
- Kopfteillänge: 360 mm, mit Nasenschlitz und Abdeckung
- Rückenteil stufenlos durch 2 Gasdruckfedern von -15° bis +70°verstellbar
- Kopf- und Rückenteil miteinander verbunden, durch Verstellung des Rückenteils wird das Kopfteil ebenfalls verstellt
- Rückenteillänge: 570 mm
- Sitzteil fest, Sitzteillänge: 460 mm
- Fußteil 2-teilig: jedes Beinteil individuell stufenlos durch Gasdruckfeder von -50° bis +50° verstellbar
- Beinteillänge: 650 mm, Beinteilbreite: 320 mm
- Höhenunabhängige Verstellung aller Liegeflächensegmente
- Gesamte Polsterauflage in ergonomischer Form, Verjüngung von Kopf- und Fußteil
- Neigungsverstellung der gesamten Liegefläche bis 12° (Trendelenburg)
Polsteraufbau:
- Polsterteilstärke 60 mm
- Trägerplatte bestehend aus massivem 18mm-Schichtholz
- 2-lagiger homogener Polyurethan-Schaumstoff (kein Verbundschaum) mit RG 46 und RG 75
- Mit Eckenradius, Polster nahtfrei bezogen
- Dewert-Hygiene-Ausstattung:
o Scharnierabdeckung aus identischem Bezugsmaterialo Polsterunterseite komplett mit Kunstleder bezogen
o Entlüftungsöffnungen an der Polsterunterseite
o Einfache Hygiene durch offene Bauweise
o Optional: Polsterbezugsmaterial Skai Toronto EN mit staynu
Polsterbezug:
Ausstattungsoptionen
Fahrbar auf 4 Doppelrollen zentral
feststellbar, Ø 100 mm, Untergestell
tiefergelegt
Rad-Hebe-System mit ergonomischen Fuß-
hebeln zur gesteuerten Absenkung der Liege,
Untergestell tiefergelegt
(Abb. ähnlich)
- Fahrbar auf 4 Doppelrollen mit Zentralfeststellsystem, Ø 100 mm, Untergestell tiefergelegt, Grundhöhe + 20 mm (Art.-Nr. 1048)
- Rad-Hebe-System
Kombination aus festem Stand auf den Liegenfüßen und Fahrbarkeit auf Doppelrollen mit Ø 75 mm
4 Fußhebel mit 2 ergonomisch angeordneten Gegenhaltern ermöglichen ein fußgesteuertes, geräuscharmes Absenken auf die Liegenfüße oder Anheben auf die Doppelrollen. Nicht für den Patiententransport geeignet.
Untergestell tiefergelegt, Grundhöhe +20 mm (Art.-Nr. 1047)
1 Handschalter mit Magnet
zur Befestigung an der
Rückseite
- 1 Drei-Stufen-Fußschalter für Niedervoltsteuerung (Art.-Nr. 1910-3E):
Sobald der Bediener starken Druck auf die Abwärtstaste des Fußschalters ausübt – beispielsweise, weil der Liegenoberrahmen auf sein Bein drückt – wird im Fußschalter eine dritte Stufe aktiviert. Diese löst ein sofortiges Stoppen des Motors aus. Der Motor verfährt anschließend automatisch einige cm nach oben, um den Bediener im Falle einer Einklemmung zu befreien. - 1 Handschalter für Niedervoltsteuerung (Art.-Nr. 1920E)
Entfall Nasenschlitz und Füllpolster
- Entfall Nasenschlitz, eingepolstert in das Kopfteil und Füllpolster für Nasenschlitz (Art.-Nr. 1615-EF)
- Softpolster für hohen Liegekomfort für Liegenbreite 700 mm, Stärke: + 20 mm (Art.-Nr. 1770)
- Softpolster für hohen Liegekomfort für Liegenbreite 800 mm, Stärke: + 20 mm (Art.-Nr. 1780)
- Polster mittelweich durch Kaltschaumauflage, Liegenbreite 700 mm, Stärke: + 10 mm (Art.-Nr. 1772)
- Polster mittelweich durch Kaltschaumauflage, Liegenbreite 800 mm, Stärke: + 10 mm (Art.-Nr. 1782)
1 Stück Seitensicherung für Normschiene
mit Befestigungskloben, komplett aus
Stahlrohr, Länge 800 mm
- 1 Stück Seitensicherung für Normschiene mit Befestigungskloben, verchromt, komplett aus Stahlrohr, Länge 800 mm (Art.-Nr. 1005)
1 Stück Normschiene 350 mm lang
1 Befestigungskloben für
Normschiene, Aufnahme passend für
Rohr-Ø 18 mm
1 seitliche Armstütze, schwenk- und
abnehmbar, zusätzlich dreh- und
kippbar, für Normschiene
- 1 Stück Normschiene 350 mm lang (Art.-Nr. 1410)
- 1 Befestigungskloben für Normschiene, Aufnahme passend für Rohr-Ø 18 mm (Art.-Nr. 1430)
- 1 Armauflage für Normschiene, ohne Befestigungskloben (Art.-Nr. 1440)
Fußteil 1-teilig
- Fußteil 1-teilig (Art.-Nr. G101)
