Liegen mit durchgehendem Rahmen
Modell 2610-..XL und 2615-..XL

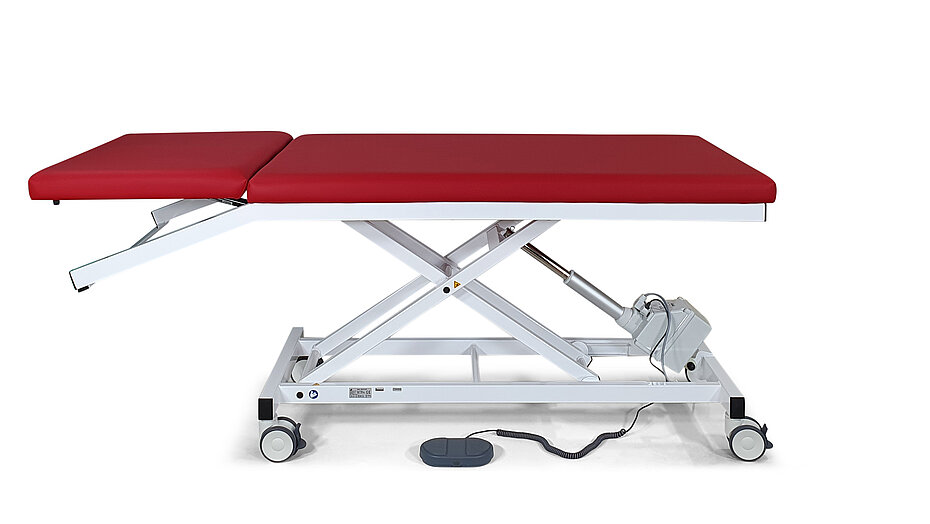

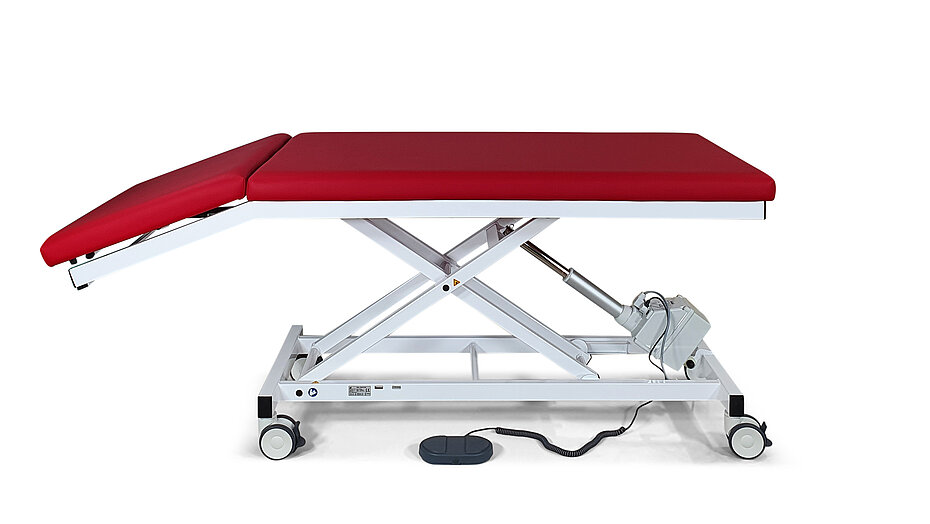

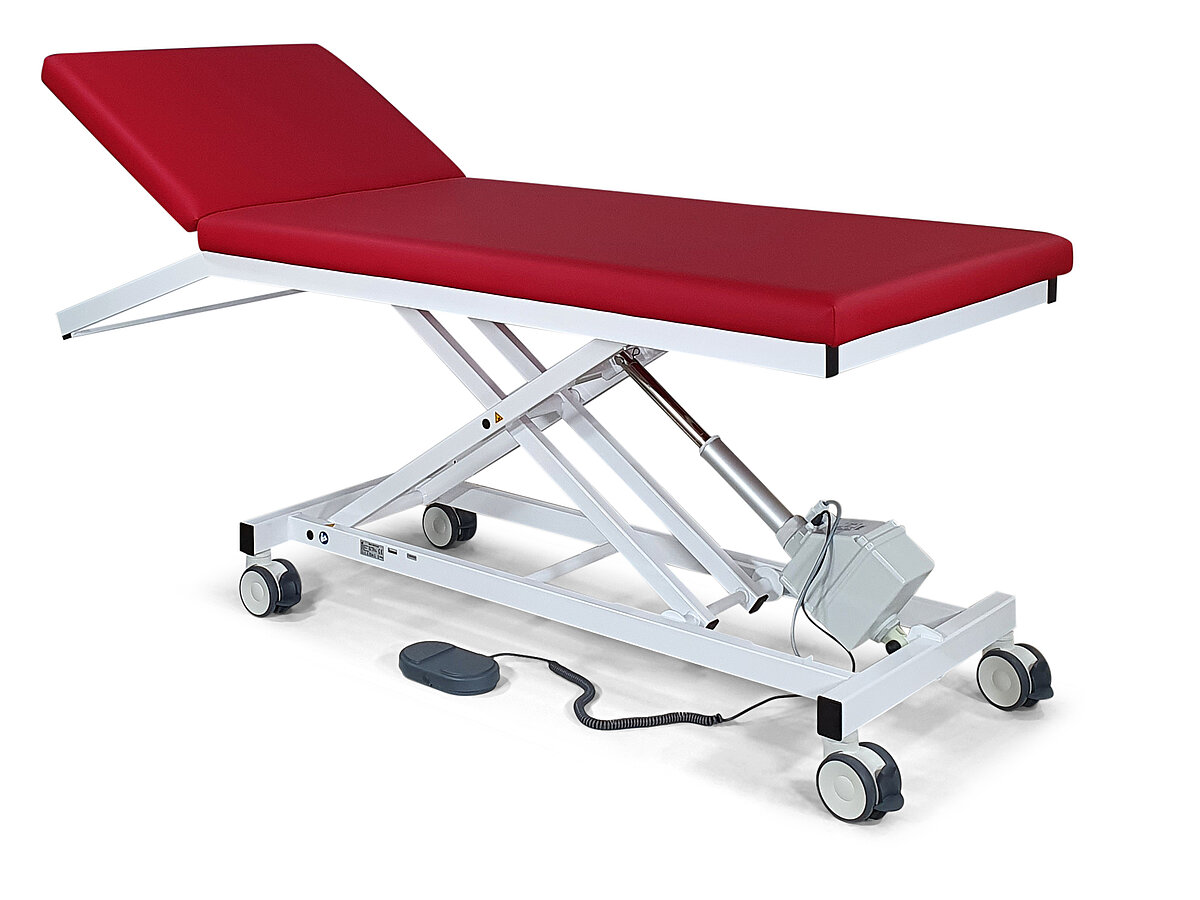

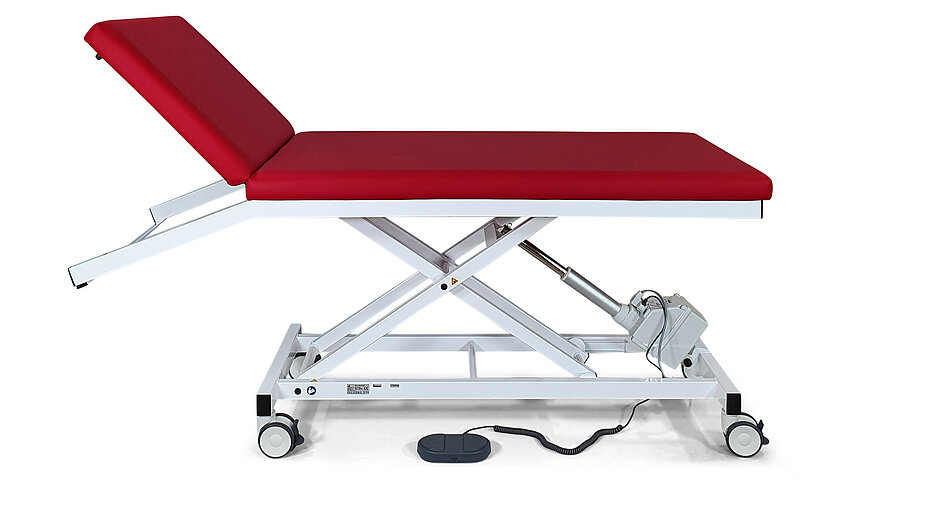

Modell 2615-00XLE (Polsterfarbe 64-708 cherry) mit Fußschalter anstelle von Handschalter
2610-00XLE und 2610-00XL/H (700 mm breit) weiß pulverbeschichtet (RAL 9010)
2615-00XLE und 2615-00XL/H (800 mm breit) weiß pulverbeschichtet (RAL 9010)
2610-03XLE und 2610-03XL/H (700 mm breit) weißaluminium pulverbeschichtet (RAL 9006)
2615-03XLE und 2615-03XL/H (800 mm breit) weißaluminium pulverbeschichtet (RAL 9006)
2610-04XLE und 2610-04XL/H (700 mm breit) graualuminium pulverbeschichtet (RAL 9007)
2615-04XLE und 2615-04XL/H (800 mm breit) graualuminium pulverbeschichtet (RAL 9007)
Zur Konfiguration des Liegengestells / Rahmens stehen Ihnen die Farben weiß (RAL 9010), weißaluminium (RAL 9006) und graualuminium (RAL 9007) zur Auswahl*.
*Abweichungen zwischen den abgebildeten Farben und dem Original sind aufgrund differierender Monitor-/Grafikkarteneinstellungen möglich.
Auf Wunsch sind weitere Farbtöne möglich.
Kontaktieren Sie uns gern!
Toronto EN: Von unten rechts (stone blue) bis oben links (rosé)
Zur Farbkonfiguration Ihres Liegenpolsters präsentieren wir Ihnen unsere Farbpalette in den zwei verschiedenen Qualitäten
- Skai Toronto EN mit staynu
und - Skai Pandoria Plus.
Grundausstattung:
- Liegefläche 2-teilig
- Kopfteil positiv und negativ verstellbar
- Fahrbar auf 4 einzeln feststellbaren Rollen ∅ 100 mm
- Höhenverstellung wahlweise elektromotorisch oder hydraulisch
- Dewert-Hygiene-Ausstattung
Technische Daten:
- Höhenverstellbereich:
o Elektromotorisch (2610-..XLE und 2615-..XLE):
500 mm bis 940 mm
o Hydraulisch (2610-..XL/H und 2615-..XL/H):
520 mm bis 940 mm - Gesamtlänge der Liegefläche: 1.950 mm
- Gesamtbreite der Liegefläche:
Modell 2610-..XLE, 2610-..XL/H: 700 mm
Modell 2615-..XLE, 2615-..XL/H: 800 mm - Belastbarkeit: 250 kg (maximales Patientengewicht)
Höhenverstellung wahlweise:
Polsterfarbe: 64-708 cherry
- Elektromotorische Höhenverstellung von 500 mm bis 940 mm in 22 Sek. durch AC-Motor mit 10.000 N Druckkraft
- Bedienung des Elektromotors durch einen Handschalter, optional Drei-Stufen-Fußschalter
- Konstante Verstellgeschwindigkeit auch bei hoher Last
Integriertes Sicherheitskonzept (nach neuester BfArM-Empfehlung):
- Aktivierung des Antriebes durch "Doppeltipp"-Freischaltung, automatische Sperrung bei Nicht-Benutzung
- Aktiver Freilauf des Elektromotors in Abwärtsrichtung mit automatischem Auskuppeln bei Widerstand, Unterbrechung des Kraftflusses
- Manuell hydraulische Höhenverstellung von 540 mm bis 960 mm durch Hydraulikpumpe mit 10.000 N Druckkraft
- Tritthebel beidseitig der Liegefläche
Technik:
- Robuste und verwindungssteife Gestellkonstruktion, seit vielen Jahren im anspruchsvollen Krankenhaus-Alltag bewährt
- Liegengestell mit stabilem Twin-Scherensystem, dadurch hohe Kraftübertragung möglich
- Verwendung dickwandiger Stahlrohre mit Wandstärken bis 3,5 mm und massiven Achsen mit Ø 20 mm
- Spielfreie Rollenführungen zur Aufnahme der vertikalen und horizontalen Kräfte
- Hohe Standsicherheit durch hohes Eigengewicht und weit auseinander stehende Füße
- Liege feststehend mit Nivellierkappen zum Höhenausgleich bei Bodenunebenheiten
- Einfache Hygiene durch offene Bauweise und gute Zugänglichkeit
- Hohe maximale Belastbarkeit von 250 kg
- Regelmäßige Prüfung mit der 4-fachen maximalen Belastung (1.000 kg)
Polster:
Polsteraufteilung und Verstellung:
Liegefläche 2-teilig:
- Kopfteil stufenlos von -20° bis +40° verstellbar durch Gasdruckfeder
- Kopfteillänge: 550 mm
- Fußteil fest
- Fußteillänge: 1.400 mm
- Polsterteilstärke 80 mm
Polsteraufbau:
- Polsterteilstärke 60 mm
- Trägerplatte bestehend aus 18mm-Spannplatte mit umlaufendem Massivholz-Verstärkungsrahmen
- 2-lagiger homogener Polyurethan-Schaumstoff (kein Verbundschaum) mit RG 75
- Dewert-Hygiene-Ausstattung:
- Scharnierabdeckung aus identischem Bezugsmaterial
- Polsterunterseite komplett mit Kunstleder bezogen
- Entlüftungsöffnungen an der Polsterunterseite
- Einfache Hygiene durch offene Bauweise
- Optional: Polsterbezugsmaterial Skai Toronto EN mit staynu
Polsterbezug:
Ausstattungsoptionen
Entfall der serienmäßigen Fahrbarkeit
Fahrbar auf 4 Doppelrollen
zentral feststellbar,
Ø 100 mm,
Grundhöhe + 20 mm
Fahrbar auf 4 Comfort-Doppelrollen
zentral feststellbar,
Ø 125 mm,
Grundhöhe + 50 mm
Rad-Hebe-System
mit ergonomischen Fußhebeln
zur gesteuerten Absenkung
der Liege
- Entfall der serienmäßigen Fahrbarkeit (Fahrbar auf 4 Comfort-Doppelrollen, Ø 100 mm, einzeln feststellbar) (Art.-Nr. 1182)
- Fahrbar auf 4 Doppelrollen mit Zentralfeststellsystem, Ø 100 mm, Grundhöhe + 20 mm (Art.-Nr. 1180N)
- Fahrbar auf 4 Comfort-Doppelrollen mit Zentralfeststellsystem, Ø 125 mm, Grundhöhe + 50 mm (Art.-Nr. 1185)
- Rad-Hebe-System
Kombination aus festem Stand auf den Liegenfüßen und Fahrbarkeit auf Doppelrollen mit Ø 75 mm
4 Fußhebel mit 2 ergonomisch angeordneten Gegenhaltern ermöglichen ein fußgesteuertes, geräuscharmes Absenken auf die Liegenfüße oder Anheben auf die Doppelrollen. Nicht für den Patiententransport geeignet. (Art.-Nr. 1045N)
1 Drei-Stufen-Fußschalter
1 Handschalter für Niedervoltsteuerung
1 Fixierung für Fußschalter am Untergestell
Längsseitige Fußbedienung
Umlaufende Fußbedienung
- 1 Drei-Stufen-Fußschalter für Niedervoltsteuerung (Art.-Nr. 1910-3E):
Sobald der Bediener starken Druck auf die Abwärtstaste des Fußschalters ausübt – beispielsweise, weil der Liegenoberrahmen auf sein Bein drückt – wird im Fußschalter eine dritte Stufe aktiviert. Diese löst ein sofortiges Stoppen des Motors aus. Der Motor verfährt anschließend automatisch einige cm nach oben, um den Bediener im Falle einer Einklemmung zu befreien. - 1 Handschalter für Niedervoltsteuerung (Art.-Nr. 1920E)
- 1 Fixierung für Fußschalter am Untergestell (Art.-Nr. 1940E)
- Längsseitige Fußbedienung (Art.-Nr. 1950E):
Bedienung der Höhenverstellung an den Längsseiten möglich, pulverbeschichtet in RAL 9006,
mit Sicherheitsverstellrichtung: Stange drücken = Liege fährt nach oben; Stange anheben = Liege fährt nach unten - Umlaufende Fußbedienung (Art.-Nr. 1960E):
Bedienung der Höhenverstellung an allen Seiten möglich, pulverbeschichtet in RAL 9006,
mit Sicherheitsverstellrichtung: Stange drücken = Liege fährt nach oben; Stange anheben = Liege fährt nach unten
Nasenschlitz, eingepolstert in das Kopfteil
Art.-Nr. 1620
Füllpolster für Nasenschlitz
- Nasenschlitz, eingepolstert in das Kopfteil (Art.-Nr. 1610)
- Füllpolster für Nasenschlitz (Art.-Nr. 1620)
Papierrollenhalter, Befestigung am Fußteil, für Liegenbreite 650 mm / 800 mm
- Papierrollenhalter, Befestigung am Fußteil, für Liegenbreite 650 mm / 800 mm (Art.-Nr. 1270F / 1280F)
- Softpolster für hohen Liegekomfort, für Liegenbreite 650 mm / 800 mm (Art.-Nr. 1765) / (Art.-Nr. 1780)
- Polster mittelweich durch Kaltschaumauflage, Liegenbreite 650 mm / 800 mm (Art.-Nr. 1772) / (Art.-Nr. 1782)
1 Stück Seitensicherung abklappbar mit Halterung, Länge 700 mm
1 Stück Seitensicherung seitlich versenkbar, Länge 1.060 mm
- 1 Stück Seitensicherung abklappbar mit Halterung, verchromt, komplett aus Stahlrohr, Länge 700 mm (Art.-Nr. 1040)
- 1 Stück Seitensicherung seitlich versenkbar, verchromt, komplett aus Stahlrohr, Länge 1.060 mm (Art.-Nr. 1080)
1 Wandabweisrad Ø 150 mm
- 1 Wandabweisrad Ø 150 mm (Art.-Nr. 1170); bei Gitter 1080: Art.-Nr. 1171, Ø 200 mm
1 Stück Normschiene,
Länge: 350 mm
1 Befestigungskloben für
Normschiene, Aufnahme
passend für Rohr-Ø 18 mm
1 Armauflage für
Normschiene, ohne
Befestigungskloben
1 Infusionsstange für
Normschiene, ohne
Befestigungskloben
- 1 Stück Normschiene 350 mm lang (Art.-Nr. 1410)
- 1 Befestigungskloben für Normschiene, Aufnahme passend für Rohr-Ø 18 mm (Art.-Nr. 1430)
- 1 seitliche Armstütze, schwenk- und abnehmbar, zusätzlich dreh- und kippbar, für Normschiene (Art.-Nr. 1440)
- 1 Infusionsstange für Normschiene, ohne Befestigungskloben (Art.-Nr. 1450)
