Liegen mit durchgehendem Rahmen
Modell 2650-..XL und 2651-..XL

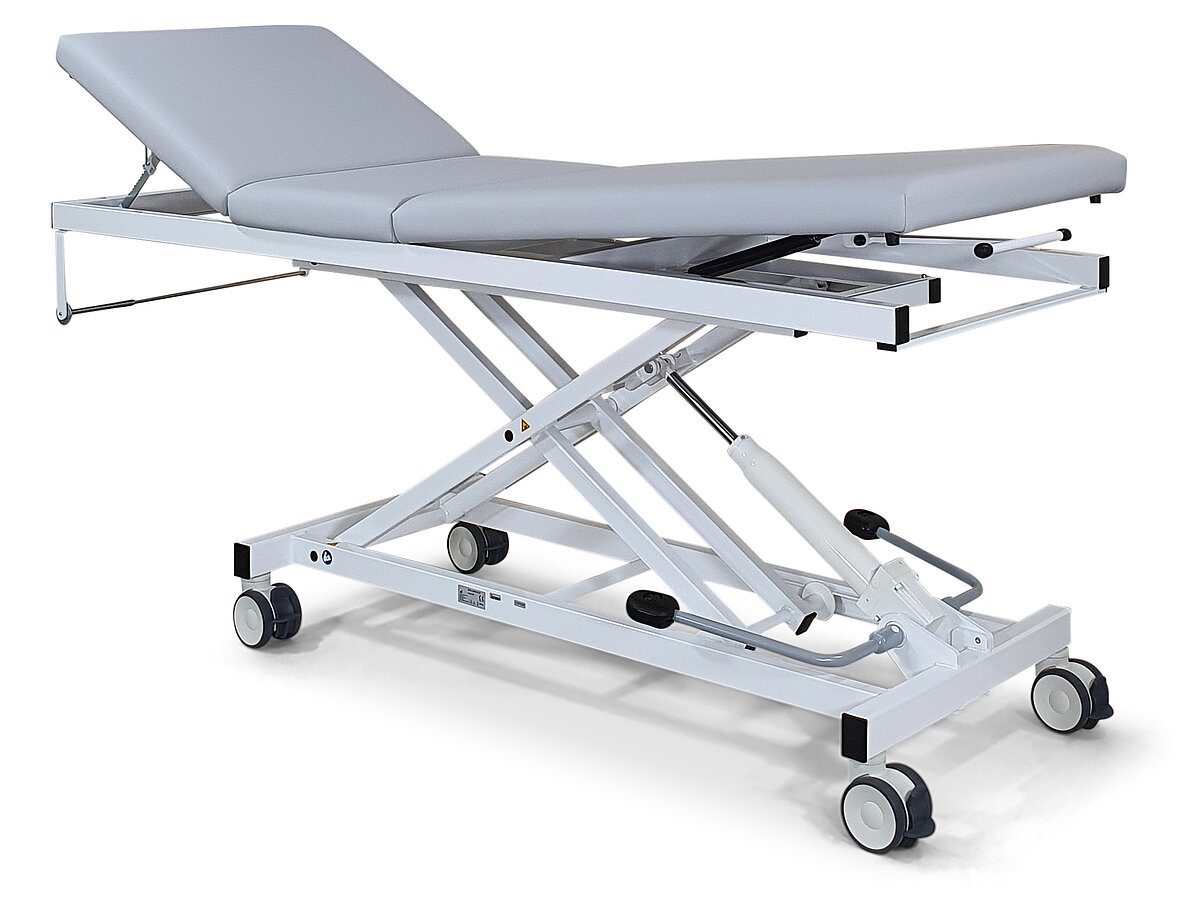

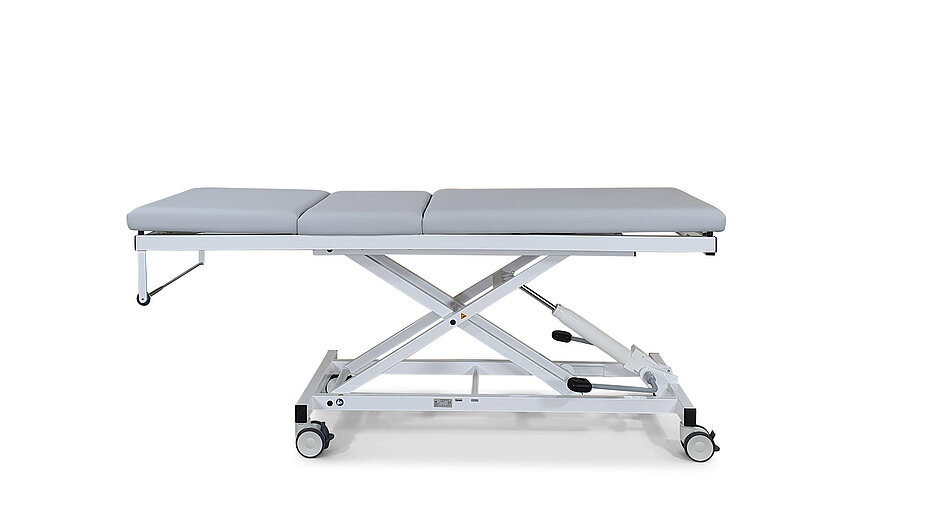

Modell 2650-00XL/H (Polsterfarbe 64-711 ashgrey) mit Ausstattungsoption: Papierrollenhalter (1265K)
2650-00XLE und 2650-00XL/H (700 mm breit) weiß pulverbeschichtet (RAL 9010)
2651-00XLE und 2651-00XL/H (800 mm breit) weiß pulverbeschichtet (RAL 9010)
2650-03XLE und 2650-03XL/H (700 mm breit) weißaluminium pulverbeschichtet (RAL 9006)
2651-03XLE und 2651-03XL/H (800 mm breit) weißaluminium pulverbeschichtet (RAL 9006)
2650-04XLE und 2650-04XL/H (700 mm breit) graualuminium pulverbeschichtet (RAL 9007)
2651-04XLE und 2651-04XL/H (800 mm breit) graualuminium pulverbeschichtet (RAL 9007)
Zur Konfiguration des Liegengestells / Rahmens stehen Ihnen die Farben weiß (RAL 9010), weißaluminium (RAL 9006) und graualuminium (RAL 9007) zur Auswahl*.
*Abweichungen zwischen den abgebildeten Farben und dem Original sind aufgrund differierender Monitor-/Grafikkarteneinstellungen möglich.
Auf Wunsch sind weitere Farbtöne möglich.
Kontaktieren Sie uns gern!
Toronto EN: Von unten rechts (stone blue) bis oben links (rosé)
Zur Farbkonfiguration Ihres Liegenpolsters präsentieren wir Ihnen unsere Farbpalette in den zwei verschiedenen Qualitäten
- Skai Toronto EN mit staynu
und - Skai Pandoria Plus.
Grundausstattung:
- Liegefläche 3-teilig
- Fahrbar auf 4 einzeln feststellbaren Rollen ∅ 100 mm
- Höhenverstellung wahlweise elektromotorisch oder hydraulisch
- Dewert-Hygiene-Ausstattung
Technische Daten:

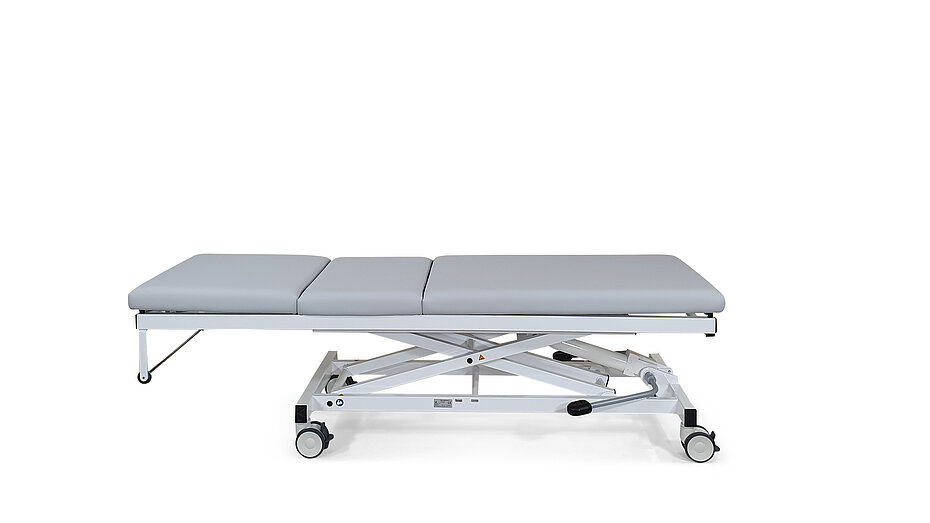

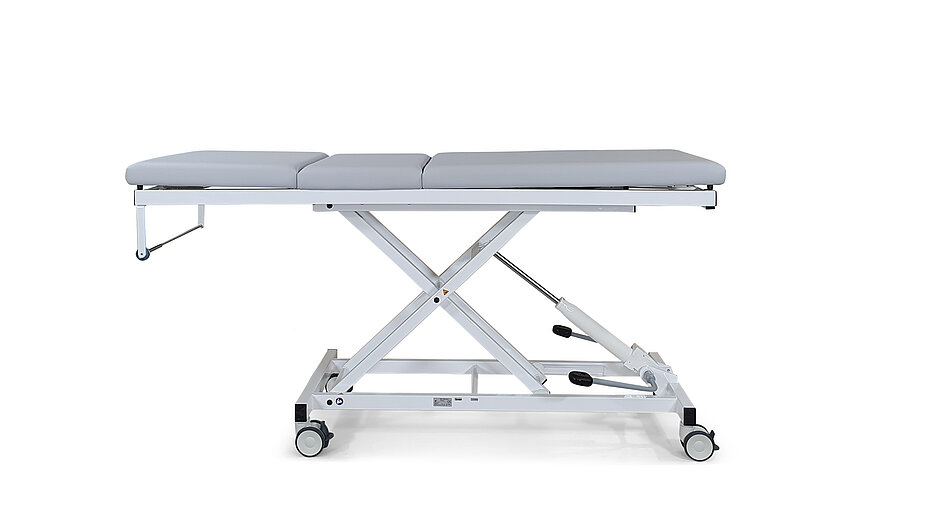

- Höhenverstellbereich:
o Elektromotorisch (2650-..XLE und 2651-..XLE):
540 mm bis 980 mm
o Hydraulisch (2650-..XL/H und 2651-..XL/H):
560 mm bis 980 mm - Gesamtlänge der Liegefläche: 1.950 mm
- Gesamtbreite der Liegefläche:
Modell 2650-..XLE, 2650-..XL/H: 700 mm
Modell 2651-..XLE, 2651-..XL/H: 800 mm - Belastbarkeit: 250 kg (maximales Patientengewicht)
Höhenverstellung wahlweise:
- Elektromotorische Höhenverstellung von 540 mm bis 980 mm in 22 Sek. durch AC-Motor mit 10.000 N Druckkraft
- Bedienung des Elektromotors durch einen Fußschalter, optional Handschalter
- Konstante Verstellgeschwindigkeit auch bei hoher Last
Integriertes Sicherheitskonzept (nach neuester BfArM-Empfehlung):
- Aktivierung des Antriebes durch "Doppeltipp"-Freischaltung, automatische Sperrung bei Nicht-Benutzung
- Aktiver Freilauf des Elektromotors in Abwärtsrichtung mit automatischem Auskuppeln bei Widerstand, Unterbrechung des Kraftschlusses
Polsterfarbe: 64-711 ashgrey
- Manuell hydraulische Höhenverstellung von 560 mm bis 980 mm durch Hydraulikpumpe mit 10.000 N Druckkraft
- Tritthebel beidseitig der Liegefläche
Technik:
- Robuste und verwindungssteife Gestellkonstruktion, seit vielen Jahren im anspruchsvollen Krankenhaus-Alltag bewährt
- Liegengestell mit stabilem Twin-Scherensystem, dadurch hohe Kraftübertragung möglich
- Verwendung dickwandiger Stahlrohre mit Wandstärken bis 3,5 mm und massiven Achsen mit Ø 20 mm
- Spielfreie Rollenführungen zur Aufnahme der vertikalen und horizontalen Kräfte
- Hohe Standsicherheit durch hohes Eigengewicht und weit auseinander stehende Füße
- Liege feststehend mit Nivellierkappen zum Höhenausgleich bei Bodenunebenheiten
- Einfache Hygiene durch offene Bauweise und gute Zugänglichkeit
- Hohe maximale Belastbarkeit von 250 kg
- Regelmäßige Prüfung mit der 4-fachen maximalen Belastung (1.000 kg)
Polster:
Polsteraufteilung und Verstellung:
Liegefläche 3-teilig:

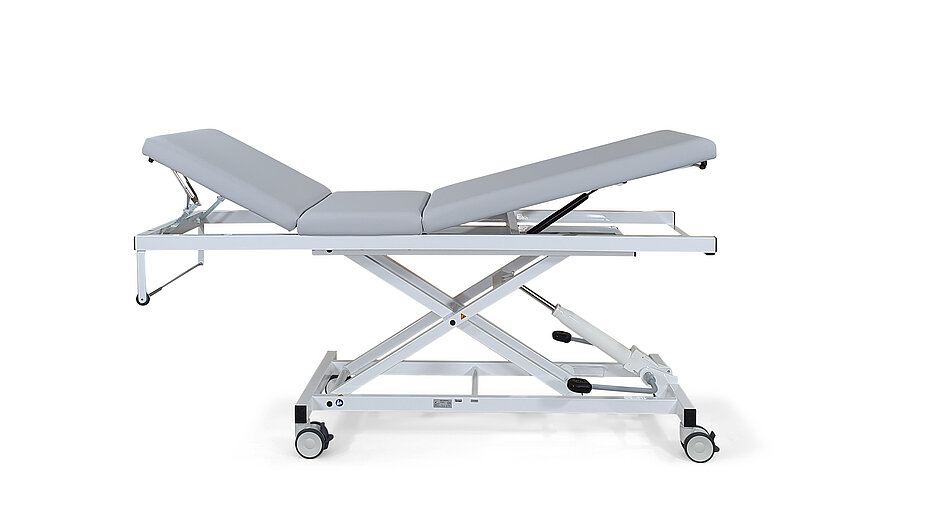

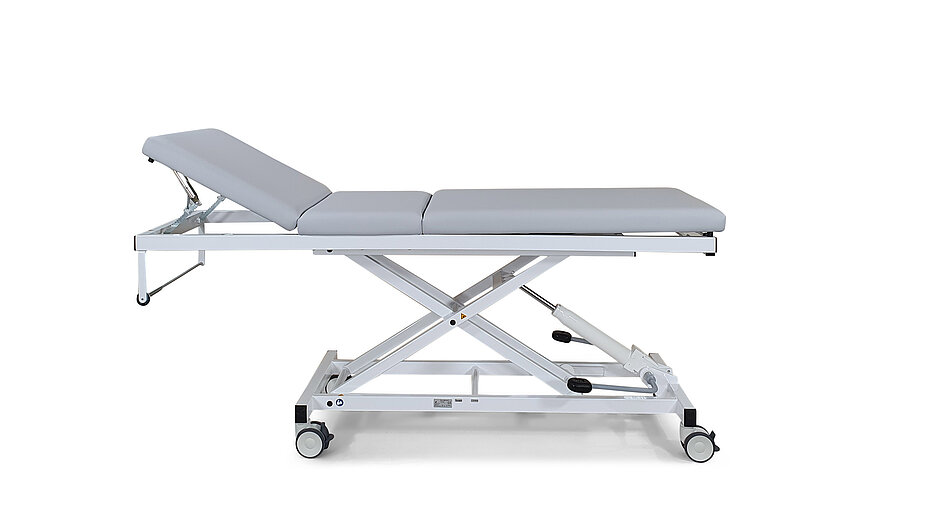

- Kopfteil bis 30° positiv durch 2 Sicherheits-Raster verstellbar
- Kopfteillänge: 550 mm
- Mittelteil fest
- Mittelteillänge: 450 mm

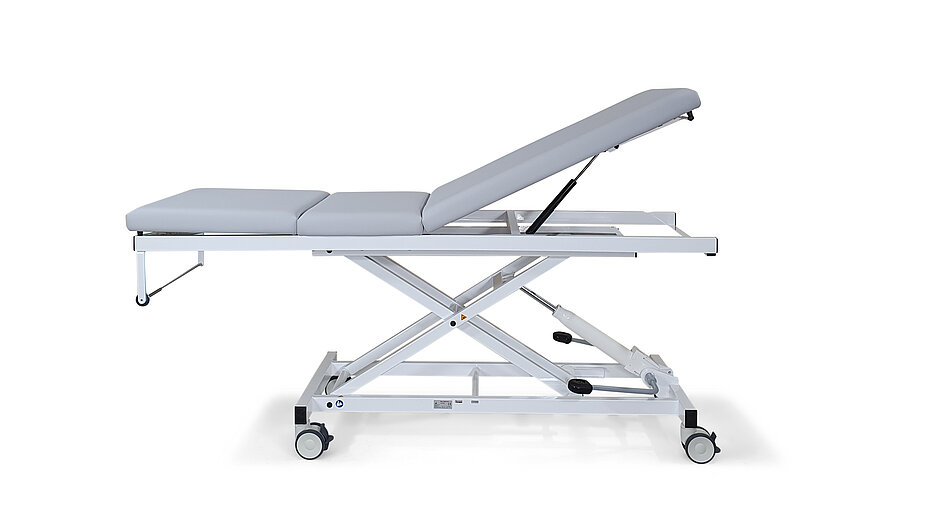

- Fußteil stufenlos bis +25° verstellbar durch Gasdruckfeder
- Fußteillänge: 950 mm
- Polsterteilstärke 80 mm
Polsteraufbau:
- Polsterteilstärke 60 mm
- Trägerplatte bestehend aus massivem 18mm-Schichtholz
- 2-lagiger homogener Polyurethan-Schaumstoff (kein Verbundschaum) mit RG 75
- Dewert-Hygiene-Ausstattung:
- Scharnierabdeckung aus identischem Bezugsmaterial
- Polsterunterseite komplett mit Kunstleder bezogen
- Entlüftungsöffnungen an der Polsterunterseite
- Einfache Hygiene durch offene Bauweise
- Optional: Polsterbezugsmaterial Skai Toronto EN mit staynu
Polsterbezug:
Ausstattungsoptionen
Entfall der serienmäßigen Fahrbarkeit
Fahrbar auf 4 Doppelrollen
zentral feststellbar,
Ø 100 mm,
Grundhöhe + 20 mm
Fahrbar auf 4 Comfort-Doppelrollen
zentral feststellbar,
Ø 125 mm,
Grundhöhe + 50 mm
Rad-Hebe-System
mit ergonomischen Fußhebeln
zur gesteuerten Absenkung
der Liege
- Entfall der serienmäßigen Fahrbarkeit (Fahrbar auf 4 Comfort-Doppelrollen, Ø 100 mm, einzeln feststellbar) (Art.-Nr. 1182)
- Fahrbar auf 4 Doppelrollen mit Zentralfeststellsystem, Ø 100 mm, Grundhöhe + 20 mm (Art.-Nr. 1180N)
- Fahrbar auf 4 Comfort-Doppelrollen mit Zentralfeststellsystem, Ø 125 mm, Grundhöhe + 50 mm (Art.-Nr. 1185)
- Rad-Hebe-System
Kombination aus festem Stand auf den Liegenfüßen und Fahrbarkeit auf Doppelrollen mit Ø 75 mm
4 Fußhebel mit 2 ergonomisch angeordneten Gegenhaltern ermöglichen ein fußgesteuertes, geräuscharmes Absenken auf die Liegenfüße oder Anheben auf die Doppelrollen. Nicht für den Patiententransport geeignet. (Art.-Nr. 1045N)
1 Fußschalter für Niedervoltsteuerung
1 Handschalter für Niedervoltsteuerung
1 Fixierung für Fußschalter am Untergestell
Längsseitige Fußbedienung
- 1 Fußschalter für Niedervoltsteuerung (Art.-Nr. 1910E)
- 1 Handschalter für Niedervoltsteuerung (Art.-Nr. 1920E)
- 1 Fixierung für Fußschalter am Untergestell (Art.-Nr. 1940E)
- Längsseitige Fußbedienung (Art.-Nr. 1950E):
Bedienung der Höhenverstellung an den Längsseiten möglich, pulverbeschichtet in RAL 9006,
mit Sicherheitsverstellrichtung: Stange drücken = Liege fährt nach oben; Stange anheben = Liege fährt nach unten
Komfortable Kopfteilverstellung stufenlos
durch Gasdruckfeder von 0° bis +55°
Nasenschlitz, eingepolstert in das Kopfteil
Art.-Nr. 1620
Füllpolster für Nasenschlitz
- Komfortable Kopfteilverstellung stufenlos durch Gasdruckfeder von 0° bis +55° (Art.-Nr. 1655)
- Nasenschlitz, eingepolstert in das Kopfteil (Art.-Nr. 1610)
- Füllpolster für Nasenschlitz (Art.-Nr. 1620)
Papierrollenhalter, Befestigung am Fußteil, für Liegenbreite 650 mm / 800 mm
Papierrollenhalter, Befestigung unter dem Kopfteil (nicht
vorstehend), für Liegenbreite
650 mm / 800 mm
- Papierrollenhalter, Befestigung unter dem Kopfteil (nicht vorstehend), für Liegenbreite 650 mm / 800 mm (Art.-Nr. 1265K / 1280K)
- Papierrollenhalter, Befestigung am Fußteil, für Liegenbreite 650 mm / 800 mm (Art.-Nr. 1270F / 1280F)
- Softpolster für hohen Liegekomfort, für Liegenbreite 650 mm / 800 mm (Art.-Nr. 1765) / (Art.-Nr. 1780)
- Polster mittelweich durch Kaltschaumauflage, Liegenbreite 650 mm / 800 mm (Art.-Nr. 1772) / (Art.-Nr. 1782)
1 Stück Seitensicherung abklappbar mit Halterung, Länge 700 mm
1 Stück Seitensicherung seitlich versenkbar, Länge 1.060 mm
- 1 Stück Seitensicherung abklappbar mit Halterung, verchromt, komplett aus Stahlrohr, Länge 700 mm (Art.-Nr. 1040)
- 1 Stück Seitensicherung seitlich versenkbar, verchromt, komplett aus Stahlrohr, Länge 1.060 mm (Art.-Nr. 1080)
1 Wandabweisrad Ø 150 mm
- 1 Wandabweisrad Ø 150 mm (Art.-Nr. 1170); bei Gitter 1080: Art.-Nr. 1171, Ø 200 mm
1 Stück Normschiene,
Länge: 350 mm
1 Befestigungskloben für
Normschiene, Aufnahme
passend für Rohr-Ø 18 mm
1 Armauflage für
Normschiene, ohne
Befestigungskloben
1 Infusionsstange für
Normschiene, ohne
Befestigungskloben
- 1 Stück Normschiene 350 mm lang (Art.-Nr. 1410)
- 1 Befestigungskloben für Normschiene, Aufnahme passend für Rohr-Ø 18 mm (Art.-Nr. 1430)
- 1 seitliche Armstütze, schwenk- und abnehmbar, zusätzlich dreh- und kippbar, für Normschiene (Art.-Nr. 1440)
- 1 Infusionsstange für Normschiene, ohne Befestigungskloben (Art.-Nr. 1450)
