Universal-Liege mit motorischer Höhenverstellung
Modell 2030-..XLE und 2035-..XLE

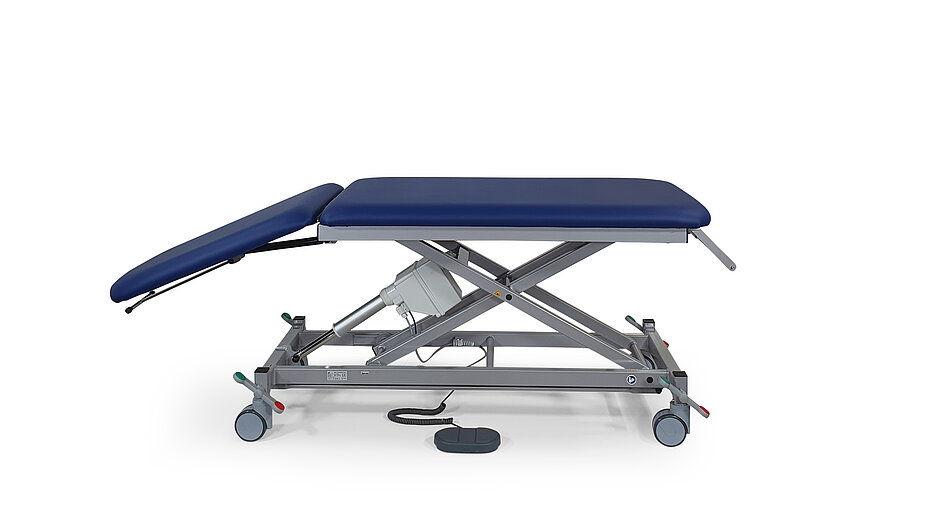

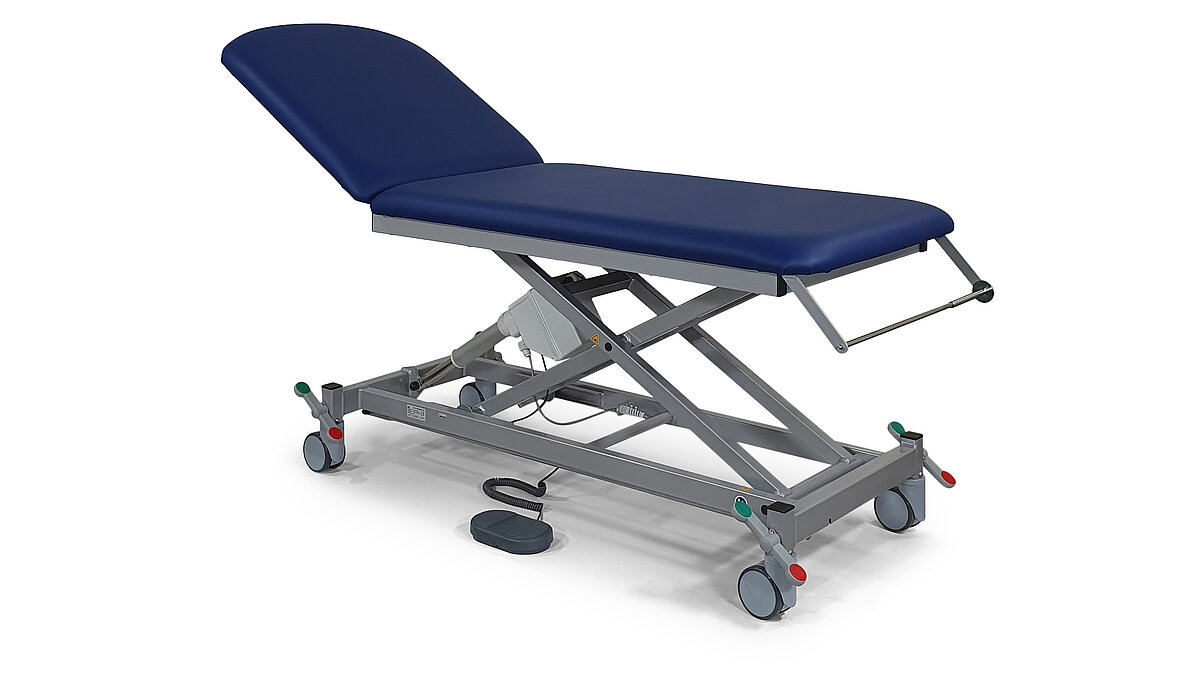

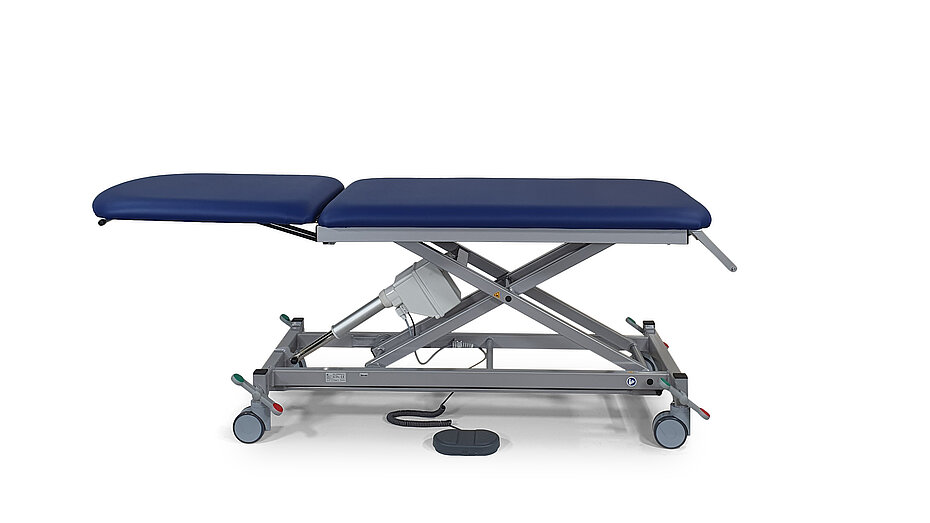

2030-04XLE (Polsterfarbe 64-717 deep sea) mit Ausstattungsoption:
Fahrbar auf zentral feststellbaren Doppelrollen (1180N), Papierrollenhalter (1270F), Fußschalter anstelle von Handschalter
2030-00XLE (700 mm breit) weiß pulverbeschichtet (RAL 9010)
2035-00XLE (800 mm breit) weiß pulverbeschichtet (RAL 9010)
2030-03XLE (700 mm breit) weißaluminium pulverbeschichtet (RAL 9006)
2035-03XLE (800 mm breit) weißaluminium pulverbeschichtet (RAL 9006)
2030-04XLE (700 mm breit) graualuminium pulverbeschichtet (RAL 9007)
2035-04XLE (800 mm breit) graualuminium pulverbeschichtet (RAL 9007)
Zur Konfiguration des Liegengestells / Rahmens stehen Ihnen die Farben weiß (RAL 9010), weißaluminium (RAL 9006) und graualuminium (RAL 9007) zur Auswahl*.
*Abweichungen zwischen den abgebildeten Farben und dem Original sind aufgrund differierender Monitor-/Grafikkarteneinstellungen möglich.
Auf Wunsch sind weitere Farbtöne möglich.
Kontaktieren Sie uns gern!
Zur Farbkonfiguration Ihres Liegenpolsters präsentieren wir Ihnen unsere Farbpalette in den verschiedenen Qualitäten
- Skai Toronto EN mit staynu (mit Struktur)
- Skai Tovega EN mit staynu (glatt)
Grundausstattung:
- Liegefläche 2-teilig
- Liege feststehend mit Nivellierkappen zum Höhenausgleich
- Langes Kopfteil in eleganter Halbrund-Form
- Bedienung des Elektromotors durch einen Handschalter, optional Drei-Stufen-Fußschalter
- Integrierte Sicherheitseinrichtung zur automatischen Verriegelung des Elektromotors
- Dewert-Hygiene-Ausstattung
Technische Daten:
- Elektromotorisch höhenverstellbar von 480 mm bis 920 mm in 22 sec.
- Gesamtlänge der Liegefläche: 1.950 mm
- Gesamtbreite der Liegefläche:
Modell 2030-..XLE: 700 mm
Modell 2035-..XLE: 800 mm - Belastbarkeit: 250 kg (maximales Patientengewicht)
Elektromotorische Höhenverstellung:
- Elektromotorische Höhenverstellung durch AC-Motor mit 10.000 N Druckkraft
- Motorbedienung durch einen Handschalter, optional Drei-Stufen-Fußschalter
- Konstante Verstellgeschwindigkeit auch bei hoher Last
-
Integriertes Sicherheitskonzept (nach neuester BfArM-Empfehlung):
- Aktivierung des Antriebes durch "Doppeltipp"-Freischaltung, automatische Sperrung bei Nicht-Benutzung
- Aktiver Freilauf des Elektromotors in Abwärtsrichtung mit automatischem Auskuppeln bei Widerstand, Unterbrechung des Kraftflusses
- Das gleiche Modell mit hydraulischer Höhenverstellung finden Sie hier
Technik:
Polsterfarbe: 64-717 deep sea
- Robuste und verwindungssteife Gestellkonstruktion, seit vielen Jahren im anspruchsvollen Krankenhaus-Alltag bewährt
- Liegengestell mit stabilem Twin-Scherensystem, dadurch hohe Kraftübertragung möglich
- Verwendung dickwandiger Stahlrohre mit Wandstärken bis 3,5 mm und massiven Achsen mit Ø 20 mm
- Spielfreie Rollenführungen zur Aufnahme der vertikalen und horizontalen Kräfte
- Hohe Standsicherheit durch hohes Eigengewicht und weit auseinander stehende Füße
- Liege feststehend mit Nivellierkappen zum Höhenausgleich bei Bodenunebenheiten
- Einfache Hygiene durch offene Bauweise und gute Zugänglichkeit
- Hohe maximale Belastbarkeit von 250 kg
- Regelmäßige Prüfung mit der 4-fachen maximalen Belastung (1.000 kg)
Polster:
Polsteraufteilung und Verstellung:
Liegefläche 2-teilig:

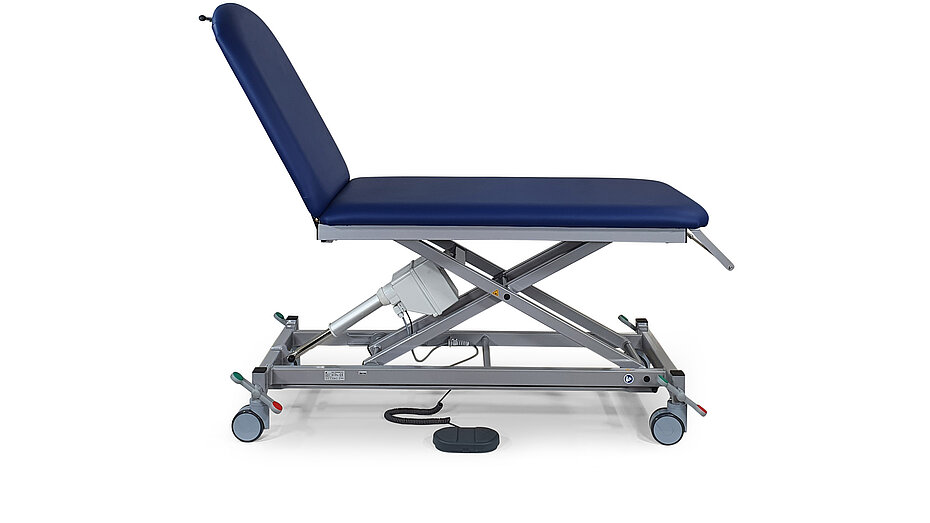

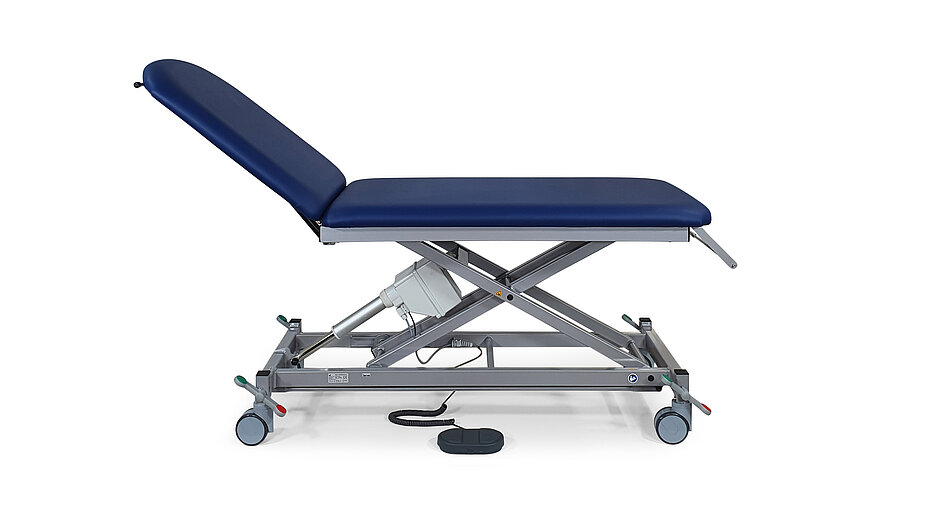

- Kopfteil stufenlos durch Gasdruckfeder von -20° bis +70° verstellbar (Sitzposition)
- Kopfteillänge: 750 mm, optional mit Nasenschlitz und Abdeckpolster
- Fußteil fest
- Fußteillänge: 1.200 mm
Polsteraufbau:
- Polsterteilstärke 60 mm
- Trägerplatte bestehend aus massivem 18mm-Schichtholz
- 2-lagiger homogener Polyurethan-Schaumstoff (kein Verbundschaum) mit RG 46 und RG 75
- Mit Eckenradius, Polster nahtfrei bezogen
- Dewert-Hygieneausstattung:
o Scharnierabdeckung aus identischem Bezugsmaterial
o Polsterunterseite komplett mit Kunstleder bezogen
o Entlüftungsöffnungen an der Polsterunterseite
o Einfache Hygiene durch offene Bauweise
o Optional: Polsterbezugsmaterial Skai Toronto EN mit staynu
Polsterbezug:
Ausstattungsoptionen
Fahrbar auf 4 einzeln
feststellbaren Comfort-Doppelrollen,
Grundhöhe - 15 mm
Fahrbar auf 4 Doppelrollen
zentral feststellbar,
Ø 100 mm,
Grundhöhe + 20 mm
Fahrbar auf 4 Comfort-Doppelrollen
zentral feststellbar,
Ø 125 mm,
Grundhöhe + 50 mm
Rad-Hebe-System
mit ergonomischen Fußhebeln
zur gesteuerten Absenkung
der Liege
- Fahrbar auf 4 Comfort-Doppelrollen, Ø 100 mm, einzeln feststellbar, Grundhöhe - 15 mm (Art.-Nr. 1120N-10)
- Fahrbar auf 4 Doppelrollen mit Zentralfeststellsystem, Ø 100 mm, Grundhöhe + 20 mm (Art.-Nr. 1180N)
- Fahrbar auf 4 Comfort-Doppelrollen mit Zentralfeststellsystem, Ø 125 mm, Grundhöhe + 50 mm (Art.-Nr. 1185)
- Rad-Hebe-System
Kombination aus festem Stand auf den Liegenfüßen und Fahrbarkeit auf Doppelrollen mit Ø 75 mm
4 Fußhebel mit 2 ergonomisch angeordneten Gegenhaltern ermöglichen ein fußgesteuertes, geräuscharmes Absenken auf die Liegenfüße oder Anheben auf die Doppelrollen. Nicht für den Patiententransport geeignet. (Art.-Nr. 1045N)
1 Drei-Stufen-Fußschalter
1 Handschalter für Niedervoltsteuerung
1 Fixierung für Fußschalter am Untergestell
Längsseitige Fußbedienung
- 1 Drei-Stufen-Fußschalter für Niedervoltsteuerung (Art.-Nr. 1910-3E):
Sobald der Bediener starken Druck auf die Abwärtstaste des Fußschalters ausübt – beispielsweise, weil der Liegenoberrahmen auf sein Bein drückt – wird im Fußschalter eine dritte Stufe aktiviert. Diese löst ein sofortiges Stoppen des Motors aus. Der Motor verfährt anschließend automatisch einige cm nach oben, um den Bediener im Falle einer Einklemmung zu befreien. - 1 Handschalter für Niedervoltsteuerung (Art.-Nr. 1920E)
- 1 Fixierung für Fußschalter am Untergestell (Art.-Nr. 1940E)
- Längsseitige Fußbedienung (Art.-Nr. 1950E):
Bedienung der Höhenverstellung an den Längsseiten möglich, pulverbeschichtet in RAL 9006,
mit Sicherheitsverstellrichtung: Stange drücken = Liege fährt nach oben; Stange anheben = Liege fährt nach unten
Nasenschlitz, eingepolstert in das Kopfteil
Art.-Nr. 1620
Füllpolster für Nasenschlitz
- Nasenschlitz, eingepolstert in das Kopfteil (Art.-Nr. 1610)
- Füllpolster für Nasenschlitz (Art.-Nr. 1620)
Papierrollenhalter, Befestigung unter dem Kopfteil, für Liegenbreite 700 mm / 800 mm
Papierrollenhalter, Befestigung am Fußteil, für Liegenbreite 700 mm / 800 mm
- Papierrollenhalter, Befestigung unter dem Kopfteil, für Liegenbreite 700 mm / 800 mm (Art.-Nr. 1270K) / (Art.-Nr. 1280K)
- Papierrollenhalter, Befestigung am Fußteil, für Liegenbreite 700 mm / 800 mm (Art.-Nr. 1270F) / (Art.-Nr. 1280F)
- Softpolster für hohen Liegekomfort für Liegenbreite 700 mm (Art.-Nr. 1770)
- Softpolster für hohen Liegekomfort für Liegenbreite 800 mm (Art.-Nr. 1780)
- Polster mittelweich durch Kaltschaumauflage, Liegenbreite 700 mm (Art.-Nr. 1772)
- Polster mittelweich durch Kaltschaumauflage, Liegenbreite 800 mm (Art.-Nr. 1782)
1 Stück Seitengitter seitlich versenkbar,
verchromt, komplett aus Stahlrohr,
Länge 820 mm
- 1 Stück Seitensicherung seitlich versenkbar, verchromt, komplett aus Stahlrohr, Länge 820 mm (Art.-Nr. 1080-60)
4 Wandabweisräder Ø 150 mm mit
Halterungen, für Liegenbreite
700 mm / 800 mm
- 4 Wandabweisräder Ø 150 mm mit Halterungen, für Liegenbreite 700 mm / 800 mm (Art.-Nr. 1175) / (Art.-Nr. 1176)
